6С5Д-и

380.00₽

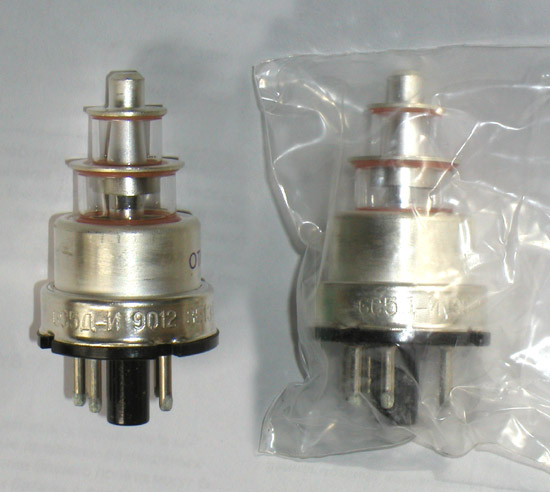

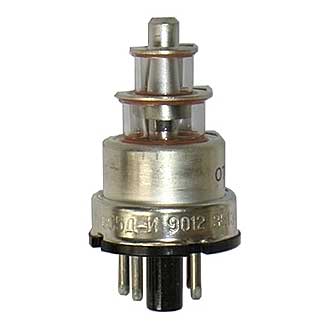

Триод 6С5Д-и
предназначен для генерирования СВЧ колебаний в импульсном режиме в диапазоне длинн волн 35-40см.
Артикул: 6s5d-i Категории: ,

Триод 6С5Д-и

предназначен для генерирования СВЧ колебаний в импульсном режиме в диапазоне длинн волн 35-40см.

6С5Д — так называемая маячковая лампа — она выполнена в стеклянном корпусе с дисковыми впаями, что способствует подключению лампы к СВЧ цепям.





S Ri Cвх Cвых Cпр
4.75 9 2.35 0.05 1.3



Цоколь октальный с 6-ю штырьками.

Катод оксидный косвенного накала.

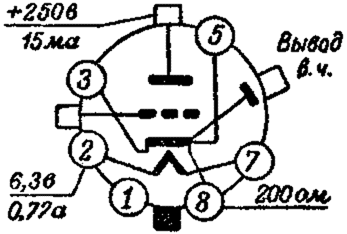

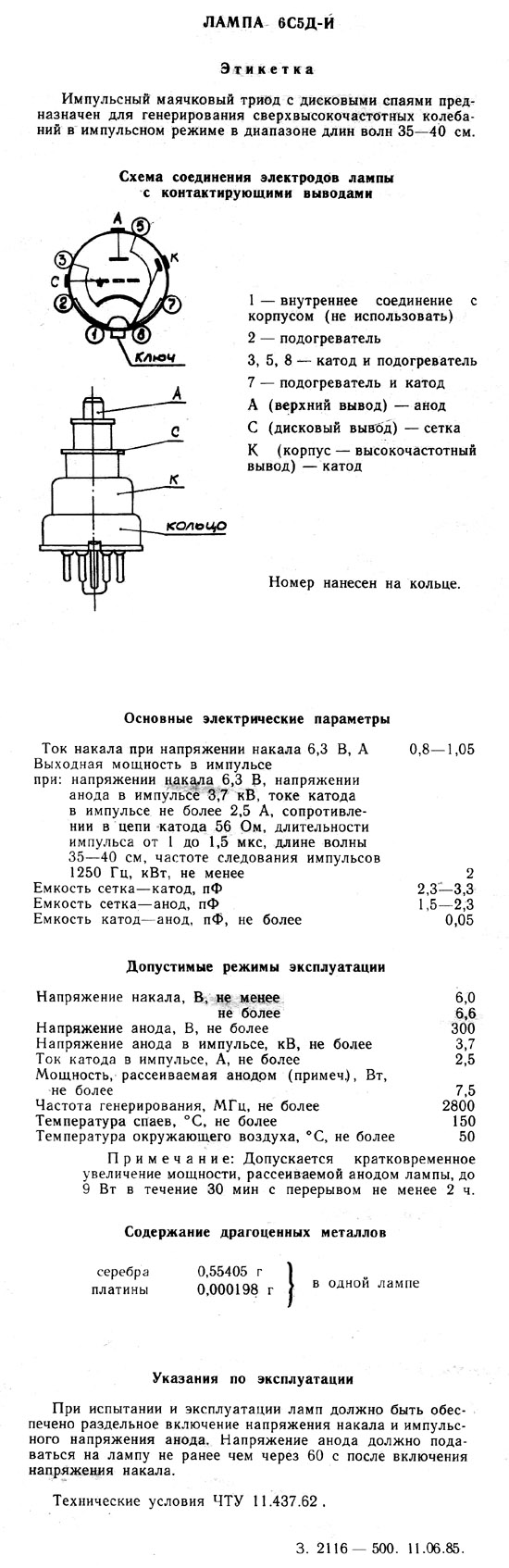

Выводы триода 6С5Д:
1 корпус (не использовать)
2,7 накал
3,5,8 катод
А Анод — верхний вывод баллона
С Сетка — дисковый электрод
К Катод — вывод ВЧ
Параметры лампы 6С5Д:
(номинальный режим)
Напряжение накала 6,3В
Сопротивление в цепи катода 56 Ом
Ток накала 800-1050мА
Выходная мощность в импульсе, не менее
(при Ua.имп=3.7КВ, Iа.имп=2.5А, Fимп.=1250Гц, Tимп.=1,0-1,5мкс)
 2КВт
Ёмкость сетка-катод 2,3..3,3пФ
Ёмкость сетка-анод 1,5..2,3пФ
Ёмкость катод-анод <0,05пФ
Наработка 600ч
Предельные параметры лампы 6С5Д:
Напряжение накала
6,0..6,6В
Напряжение анода
300В
Напряжение анода в импульсе 3700В
Максимальный ток анода в импульсе 2,5А
Максимальная мощность, рассеиваемая анодом
7,5Вт 1)
Максимальное напряжение катод-подогреватель
±100В
Максимальная частота генерирования
2800МГц
Температура корпуса (спаев)
+150°С
Температура среды +50°С
  1. Допускается кратковременное увеличение мощности, рассеиваемой анодом до 9Вт в течение 30минут с перерывом не менее 2 часов.
  2. Импульсное напряжение анода должно подаваться на лампу не ранее чем через 60с после подачи напряжения накала.
  3. Катод лампы 6С5Д соединен с корпусом – вывод 1 и нижний металлический цилиндр. Выводом 1 при присоединении к ВЧ-цепям пользоваться не рекомендуется.
