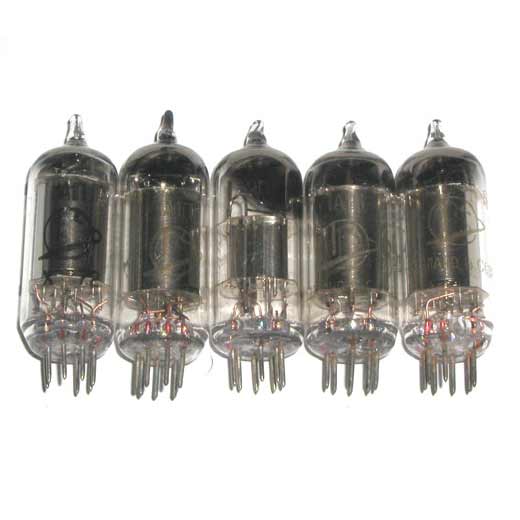

Гептод 1А1П предназначен для преобразования частоты. Применяется в супер гетеродинных приемниках и измерительной аппаратуре батарейного питания.
1А1П
Гептод-преобразователь
| Sп | Sг | Ri | Cвх | Cвых | Cпр |
| 0.16 | 0.82 | — | 7 | 7 | 0.4 |
Гептод 1А1П предназначен для преобразования частоты.
Применяется в супер гетеродинных приемниках и измерительной аппаратуре батарейного питания.
Катод оксидный прямого накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 1000 час.

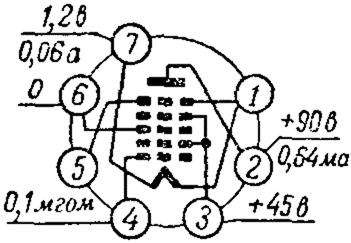

Цоколь 7-штырьковый. Рекомендуется плюс батарейного накала соединять со штырьком 7, минус батарейного накала — со штырьком и шасси, а сопротивление утечки подключать к штырьку 5.

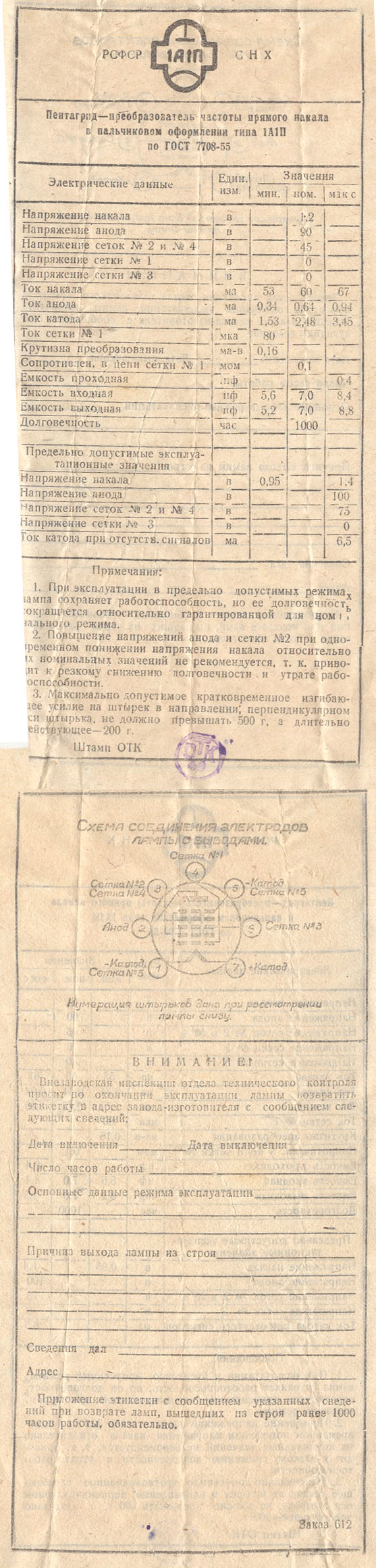

| Межэлектродные емкости | ||
| Входная по третьей сетке, пФ | 7 +- 1.4 | |
| Входная по первой сетке, пФ | 3.8 | |
| Проходная, пФ | не более 0.4 | |
| Выходная, пФ | 7 +- 1.8 | |
| Номинальные электрические данные | ||
| Напряжение накала, В | 1.2 | |
| Напряжение на аноде, В | 90 | |
| Напряжение на второй и четвертой сетках, В | 45 | |
| Ток накала, мА | 60 +- 7 | |
| Ток в цепи анода, мА | 0.64 +- 0.3 | |
| Ток в цепи второй и четвертой сеток, мА | 1.7 | |
| Ток в цепи катода, мА | 2.48 +- 0.97 | |
| Крутизна характеристики при работе в динамическом режиме, гетеродинная часть работает по трехточечной схеме с сопротивлением в цепи первой сетки 100 кОм, ма/В | не менее 0.16 | |
| Крутизна характеристики при напряжении накала 0.95 В, ма/В | не менее 0.13 | |
| Крутизна характеристики при работе в режиме: напряжение на аноде 45 В, напряжение на первой сетке 0 В, ма/В | не менее 0.825 | |
| Эффективное переменное напряжение на первой сетке, В | 15 | |
| Предельно допустимые электрические величины | ||
| Наибольшее напряжение накала, В | 1.4 | |
| Наименьшее напряжение накала, В | 0.95 | |
| Наиболшее напряжение на аноде, В | 100 | |
| Наиболшее напряжение на второй и четвертой сетках, В | 75 | |
| Наиболшее напряжение на третьей сетке, В | 0 | |
| Наибольшее сопротивление в цепи третьей сетки, МОм | 1 | |
| Наибольший ток в цепи катода, мА | 6.5 | |
Лампа по третьей сетке (сигнальной) имеет удлиненную характеристику. Крутизну преобразования можно изменять, подавая на сигнальную сетку отрицательное напряжение до минус 10 в. Во всеволновых приемниках хорошо работает преобразователь, собранный по трехточечной схеме с дросселем в цепи накала. Количество витков катодной секции катушки гетеродина (вывод — земля) подбирают в пределах 7—10% от количества витков всей катушки. Высокочастотное напряжение на выводе катушки относительно шасси должно быть 0,6—0,7 в. При правильном режиме работы гетеродинной части преобразователя ток в цепи первой сетки должен быть 250 мкА. Микроамперметр включают между средним выводом катушки и сопротивлением сеточной утечки в месте разрыва провода I точке А. Дроссель состоит из 170 витков провода ПЭ 0,6 мм, намотанногоного на каркас длиной 20 мм и диаметром 10 мм между двумя щечками диаметром 40 мм. Расстояние между щечками равно 10 мм. Дроссель наматывается внавал.

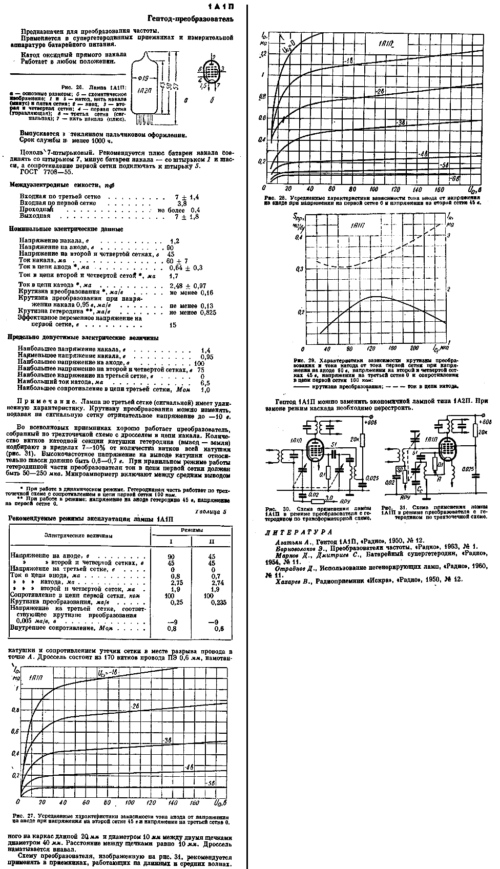

Схему преобразователя, изображенную на рис. 23, рекомендуется применять в приемниках, работающих на длинных и средних волнах. Гептод 1А1П можно заменить экономичной лампой типа 1А2П. При замене режим каскада необходимо перестроить.
