Триод 6С9Д предназначен для усиления мощности в диапазоне частот до 900МГц.
Триод 6С9Д

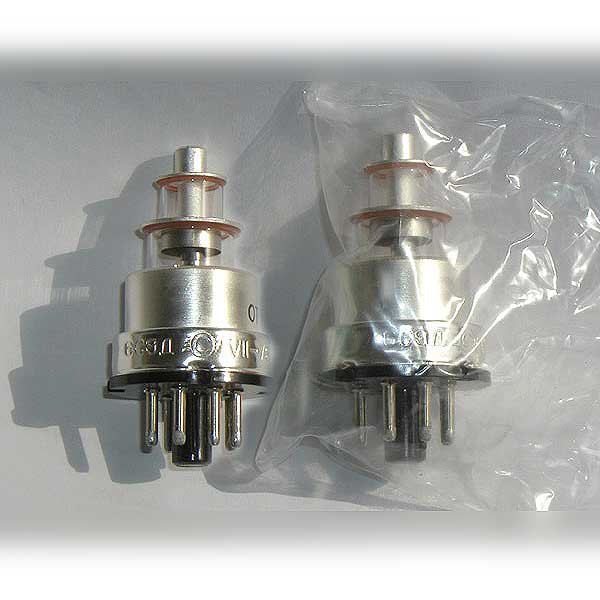

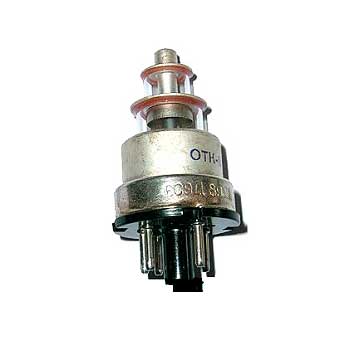

Триод 6С9Д предназначен для усиления мощности в диапазоне частот до 900МГц. 6С9Д - так называемая маячковая лампа - она выполнена в стеклянном корпусе с дисковыми впаями, что способствует подключению лампы к СВЧ цепям. Цоколь октальный с 6-ю штырьками. Катод оксидный косвенного накала.
Катод оксидный косвенного накала.

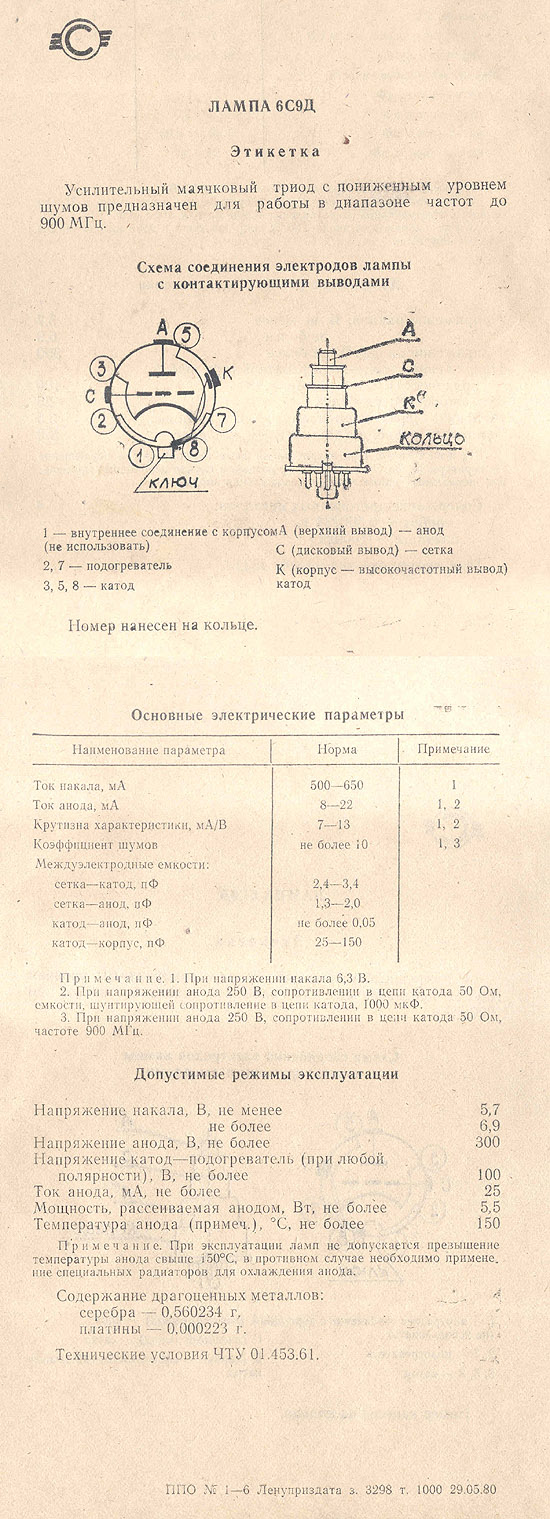

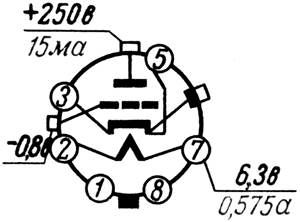

Выводы триода 6С9Д:
| 1 | корпус |
| 2,7 | накал |
| 3,5,8 | катод |
| А | Анод — верхний вывод баллона |
| С | Сетка — дисковый электрод |
| К | Катод — вывод ВЧ |

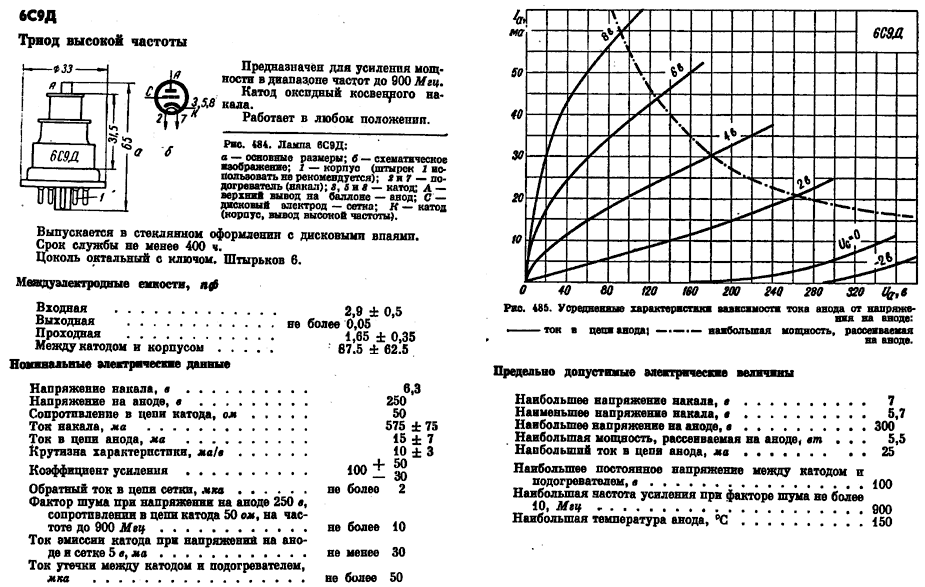

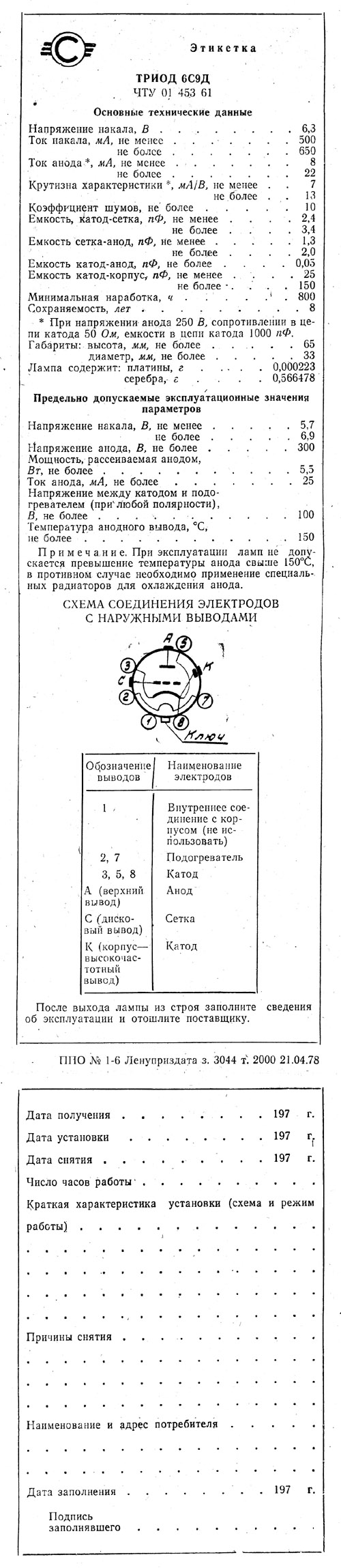

Параметры лампы 6С9Д:
| Напряжение накала | 6,3В |
| Напряжение анода | 250В |
| Сопротивление в цепи катода | 50 Ом |
| Ток накала | 575±75мА |
|
Ток анода
|
15±7мА |
|
Крутизна характеристики
|
10±3мА/В |
| Коэффициент усиления | 100(+50/-30) |
|
Обратный ток сетки
|
<2мкА |
| Фактор шума на частоте 900МГц | <10 |
| Ток эмиссии катода при Ua=Uc=5В | >30мА |
|
Ток утечки катод-подогреватель
|
<50мкА |
| Входная ёмкость | 2,9±0,5пФ |
| Выходная ёмкость | <0,05пФ |
| Проходная ёмкость | 1,65±0,35пФ |
| Ёмкость катод-корпус | 87,5±62,5пФ |
| Наработка | 400ч |
Предельные параметры лампы 6С9Д:
|
Напряжение накала
|
5,7..7,0В
|
|
Напряжение анода
|
300В
|
|
Максимальный ток анода
|
25мА
|
|
Максимальная мощность на аноде
|
5,5Вт
|
|
Максимальное напряжение катод-подогреватель
|
±100В
|
|
Сопротивление в цепи сетки
|
1Мом
|
|
Максимальная частота усиления
|
900МГц
|
|
Температура корпуса
|
+150°С
|
-
Допускается кратковременное увеличение мощности, рассеиваемой анодом до 9Вт в течение 30минут с перерывом не менее 2 часов.
-
Импульсное напряжение анода должно подаваться на лампу не ранее чем через 60с после подачи напряжения накала.
-
Катод лампы 6С9Д соединен с корпусом – вывод 1 и нижний металлический цилиндр. Выводом 1 при присоединении к ВЧ-цепям пользоваться не рекомендуется.
