Двойной триод 6Н14П

Предназначен для усиления напряжения высокой частоты в каскодных схемах приемников, работающих в УКВ диапазонах.
Артикул: 6n14p Категории: ,



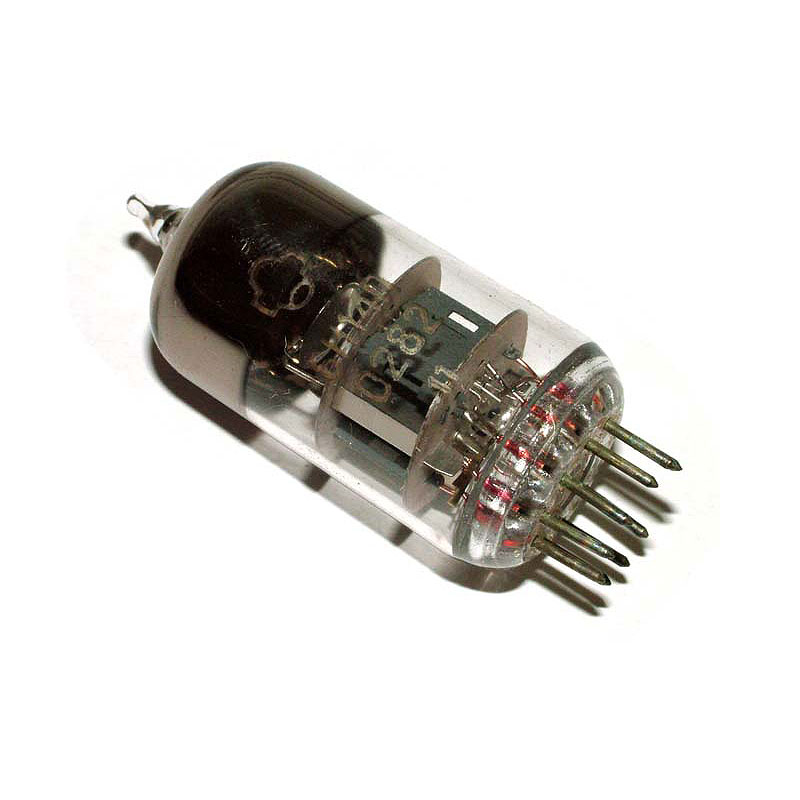

6Н14П — Двойной триод с отдельными катодами

Двойной триод 6Н14П предназначен для усиления напряжения высокой частоты в каскодных схемах приемников, работающих в УКВ диапазонах. Зарубежные аналоги: ECC84 (Tesla), 6CW7, 6L16.

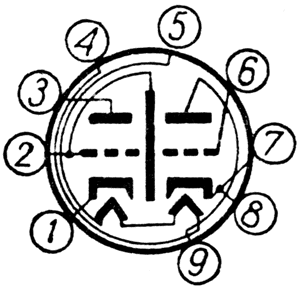

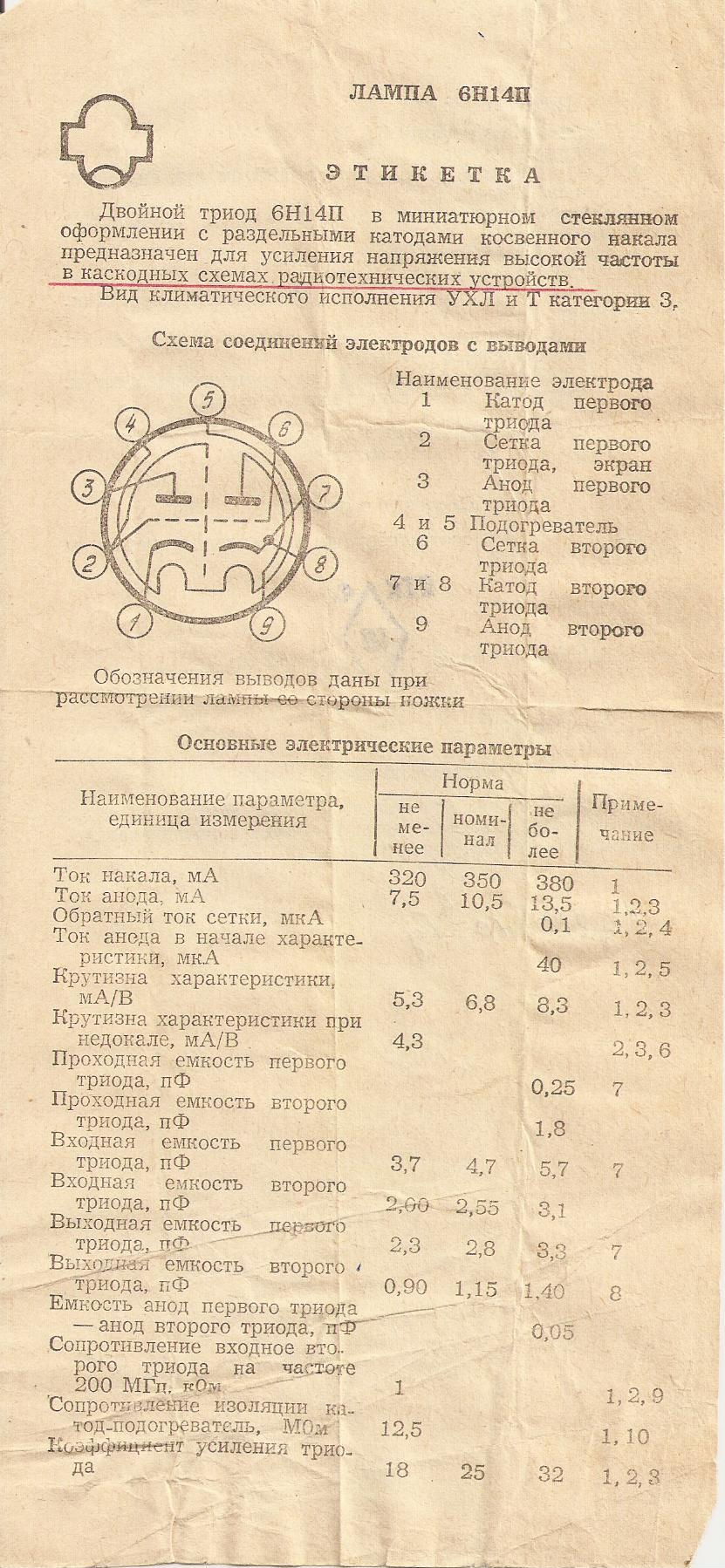

Схема соединения электродов лампы 6Н14П со штырьками: 1 — катод первого триода; 2 — сетка первого триода; 3 — анод первого триода; 4 и 5 — подогреватель (накал); 6 — сетка второго триода; 7 и 8 — катод второго триода; 9 — анод второго триода.

  • Катод оксидный косвенного накала.
  • Работает в любом положении.
  • Выпускается в стеклянном пальчиковом оформлении.
  • Срок службы не менее 1000 час.
  • Цоколь штырьковый с пуговичным дном. Штырьков 9.

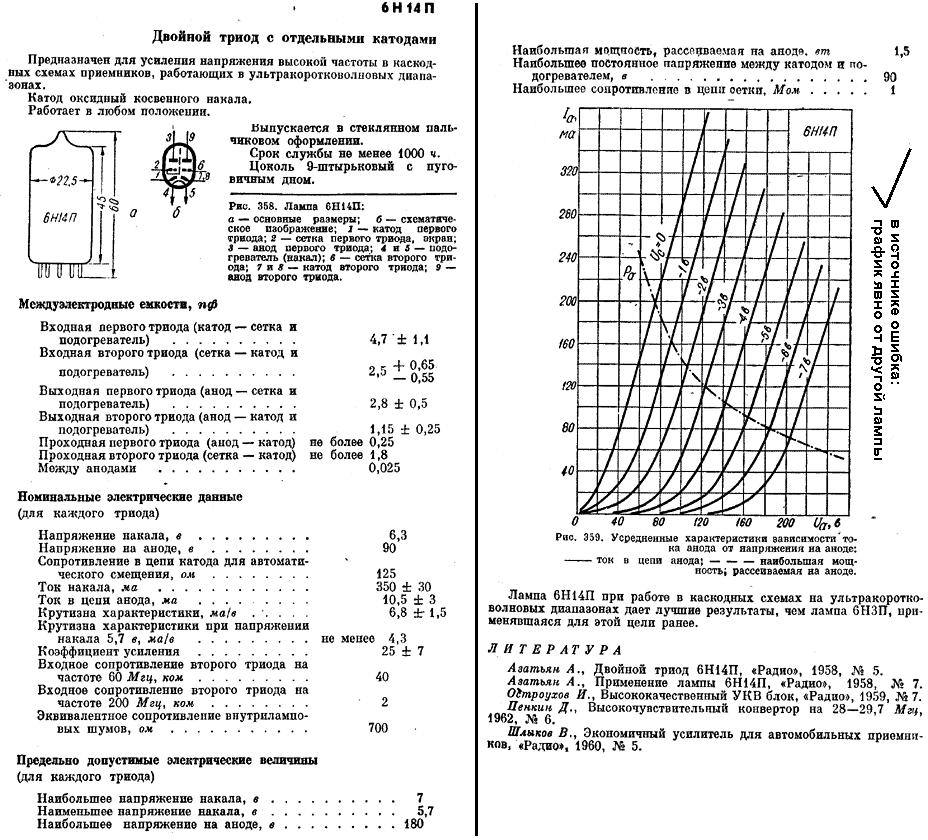

  • Междуэлектродные емкости, пФ:
Входная первого триода (катод-сетка + подогреватель)
4,7
Входная второго триода (катод-сетка + подогреватель)
2,5
Выходная первого триода (анод-сетка + подогреватель)
2,8
Выходная второго триода (анод-катод + подогреватель)
1,15
Проходная первого триода (анод-катод), не более
0,25
Проходная второго триода (сетка-анод), не более
1,8
Между анодами триодов
0,025

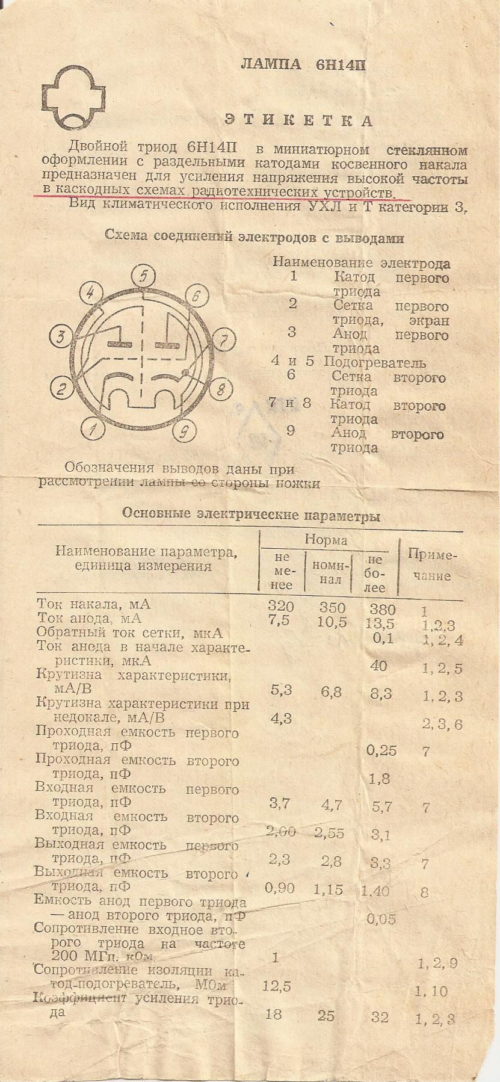

Основные параметры

Ток накала, В
350
Ток анода, мА
10,5
То же в начале характеристики (при Uс= -10 В), мкА
не более 40
Обратный ток сетки, мкА
не более 0,1
Ток утечки между катодом и подогревателем, мкА
не более 20
Крутизна характеристики, мА/В
6,8
То же при Uн=5,7 В, мА/В
более 4,3
Коэффициент усиления
25
Входное сопротивление второго триода (при F=20 МГц), кОм
1…1,9
Эквивалентное сопротивление шумов, кОм
0,6
Напряжение виброшумов (при Rа=2 кОм), мВ
не более 100
Долговечность при годности 90%, ч.
более 1500
Критерий долговечности:
— обратный ток сетки, мкА
не более 0,5
— крутизна характеристики, мА/В
более 4,3

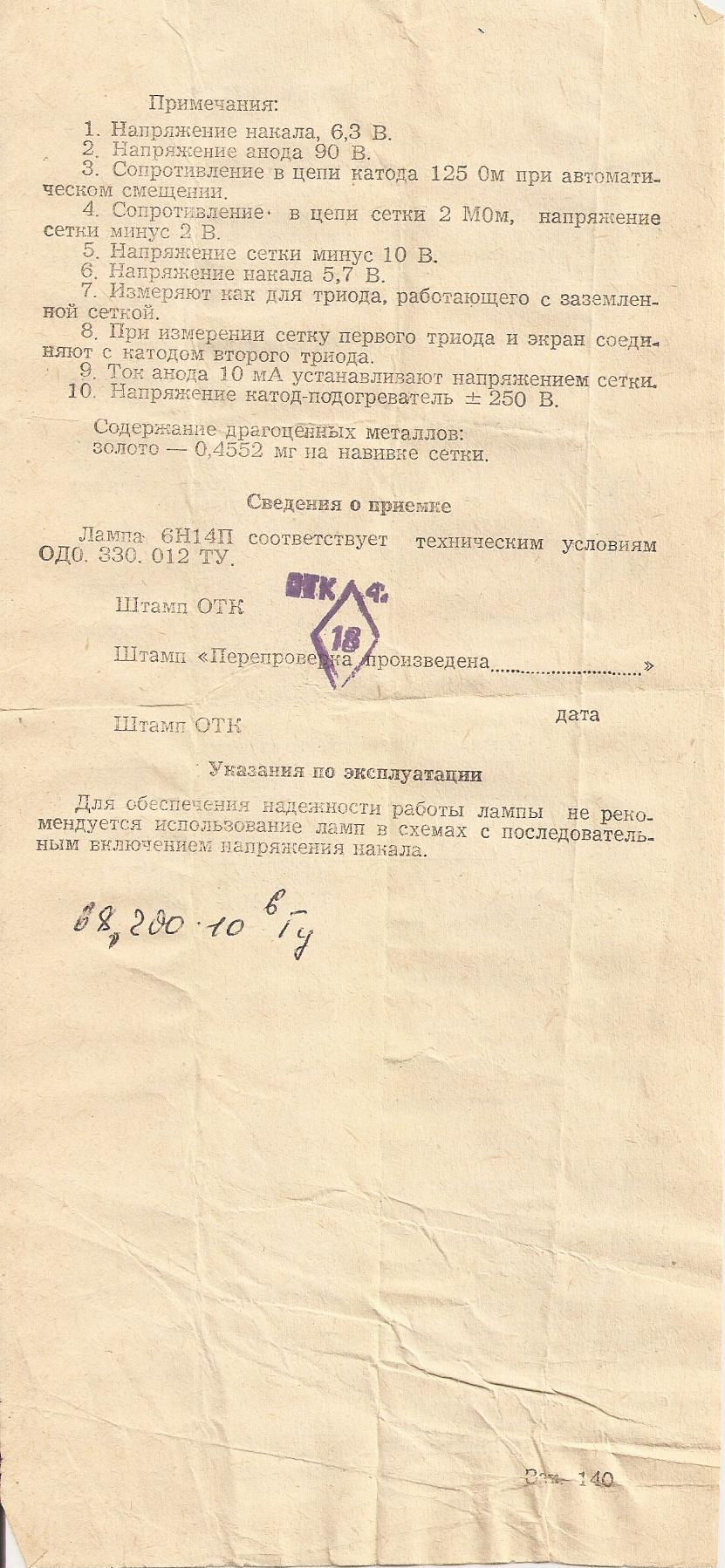

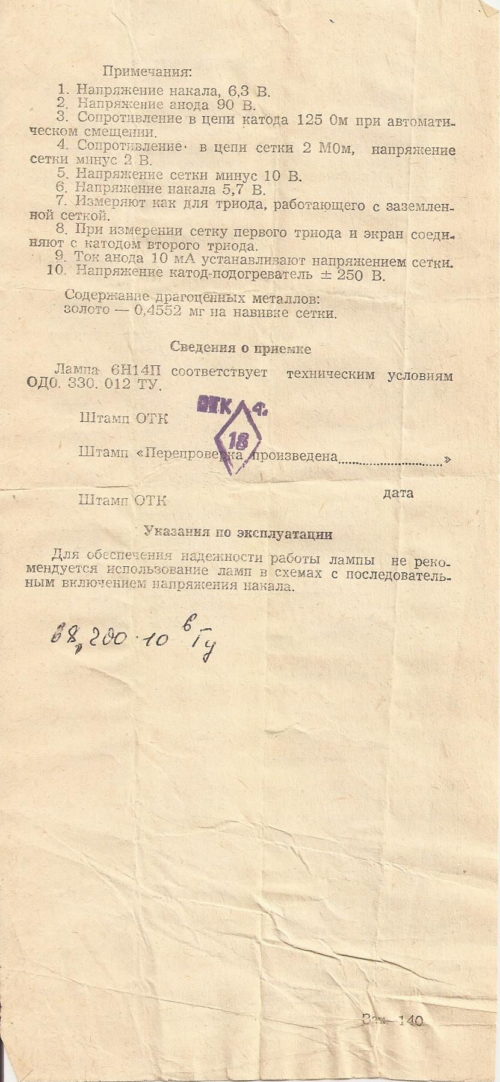

  1. При Uн= 6,3В, Uа= 90 В, Uс= -1,5 В, Rн= 125 Ом.
  2. Лампа 6Н14П при работе в каскадных схемах на УКВ диапазонах дает лучшие результаты, чем лампа 6Н3П, которая с этой целью применялась ранее.
