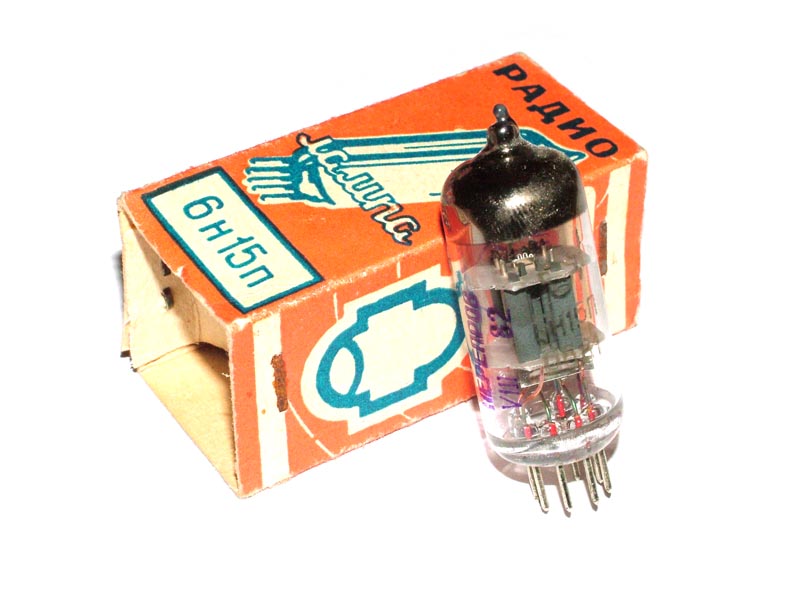

6Н15П

Двойной триод



S	Ri	Rа	Pа	Pвых
5.6	6.8	—	1.6	—

(двойной триод высокой частоты с общим катодом)

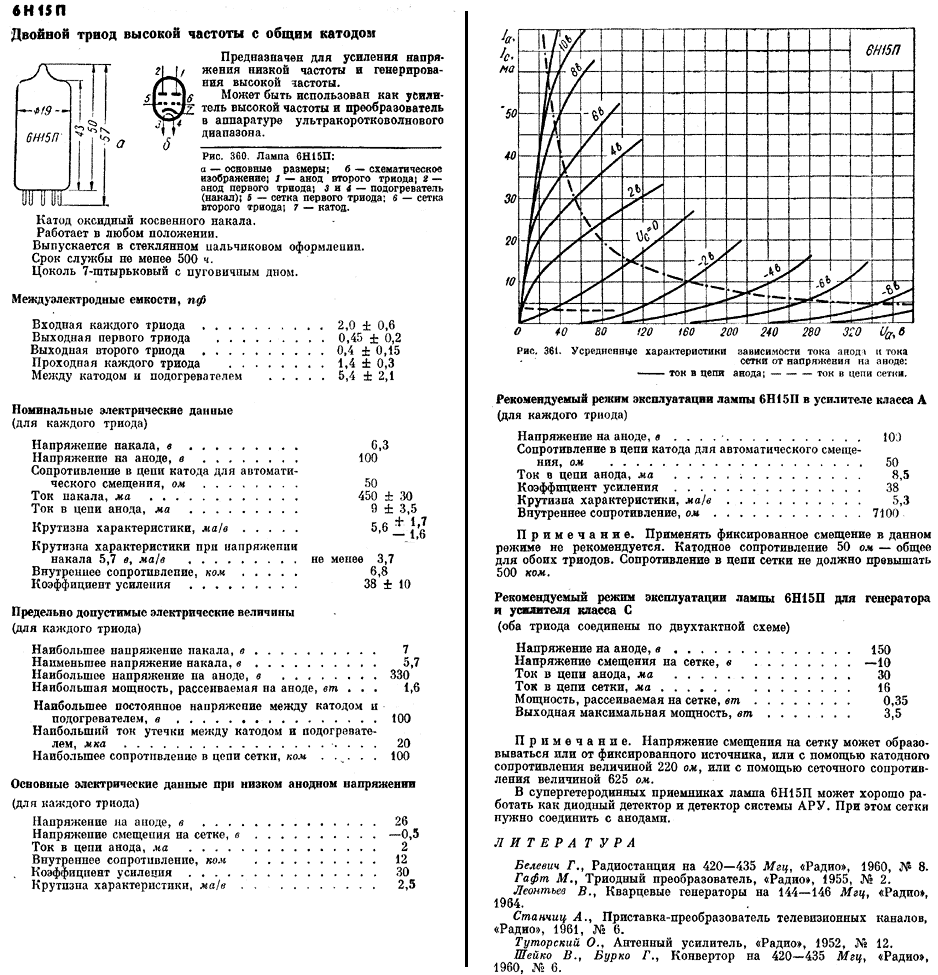

Основные размеры лампы 6Н15П.

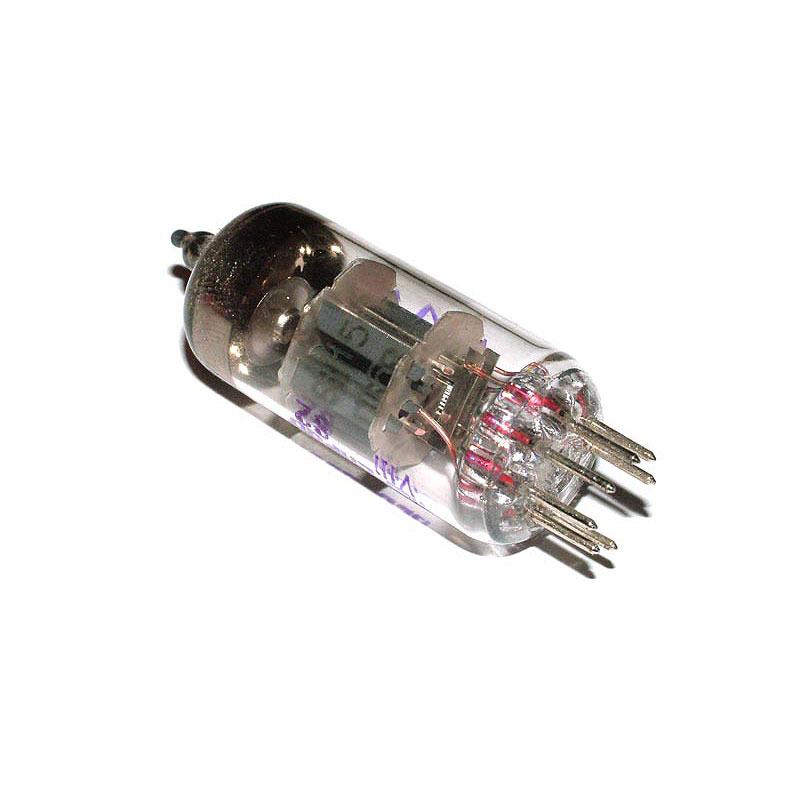

Общие данные

Двойной триод 6Н15П предназначен для усиления напряжения низкой частоты и генерирования высокой частоты.
Может быть использован как усилитель высокой частоты и преобразователь в аппаратуре ультракоротковолнового диапазона.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7.



Междуэлектродные емкости, пФ

Входная каждого триода 2.0 +- 0.6. Выходная первого триода 0.45 +- 0.2. Выходная второго триода 0.4 +- 0.15. Проходная каждого триода 1.4 +- 0.3. Между катодом и подогревателем 5.4 +- 2.1.
.

Номинальные электрические данные (для каждого триода)

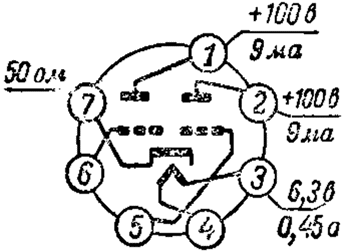

Напряжение накала, В	6.3
Напряжение на аноде, В	100
Сопротивление в цепи катода для автоматического смещения, Ом	50
Ток накала, мА	450 +- 30
Ток в цепи анода, мА	9 +- 3,5
Крутизна характеристики, мА/В	5.6 + 1.7 — 1.6
Крутизна характеристики при напряжении накала 5.7 В, мА/В	не менее 3.7
Внутреннее сопротивление, кОм	6.8
Коэффициент усиления	38 +- 10

Предельно допустимые электрические величины

(для каждого триода)

Наибольшее напряжение накала, В	7.0
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	300
Наибольшая мощность, рассеиваемая на аноде, Вт	1.6
Наибольшее постоянное напряжение между катодом и подогревателем, В	100
Наибольший ток утечки между катодом и подогревателем, мкА	20
Наибольшее сопротивление в цепи сетки, кОм	100





Основные электрические данные при низком анодном напряжении

(для каждого триода)

Напряжение на аноде, В	26
Напряжение смещения на сетке, В	— 0.5
Ток в цепи анода, мА	2.0
Внутреннее сопротивление, кОм	12
Коэффициент усиления	30
Крутизна характеристики, мА/В	2.5



Рекомендуемый режим эксплуатации лампы 6Н15П в усилителе класса А (для каждого триода)

Напряжение на аноде, В	100
Сопротивление в цепи катода для автоматического смещения, Ом	50
Ток в цепи анода, мА	8.5
Коэффициент усиления	38
Крутизна характеристики, мА/В	5.3
Внутреннее сопротивление, Ом	7100

Примечание. Применять фиксированное смещение в данном режиме не рекомендуется.  Катодное сопротивление 50 Ом — общее для обоих триодов. Сопротивление в цепи сетки не должно превышать
500 кОм.

Рекомендуемый режим эксплуатации лампы 6Н15П для генератора и усилителя класса С (оба триода соединены по двухтактной схеме)

Напряжение на аноде, В	150
Напряжение смещения на сетке, В	-10
Ток в цепи анода, мА	30
Ток в цепи сетки, мА	16
Мощность, рассеиваемая на сетке, Вт	0.35
Выходная максимальная мощность, Вт	3.5

Примечание. Напряжение смещения на сетку может образовываться или от фиксированного источника,
или с помощью катодного сопротивления величиной 220 ом, или с помощью сеточного сопротивления
величиной 625 Ом. В супергетеродинных приемниках лампа 6Н15П может хорошо работать как диодный детектор и детектор системы АРУ. При этом сетки нужно соединить с анодами.

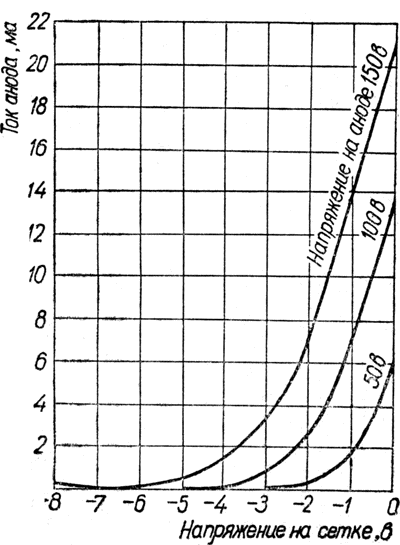

Характеристики зависимости тока анода от напряжения на сетке

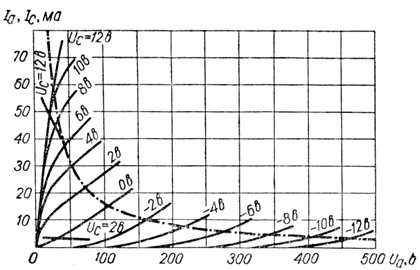

Характеристики зависимости  токов анода и сетки от напряжения на  аноде

Ток в цепи анода; ток в цепи  сетки.

Производитель	Рефлектор, Саратов
