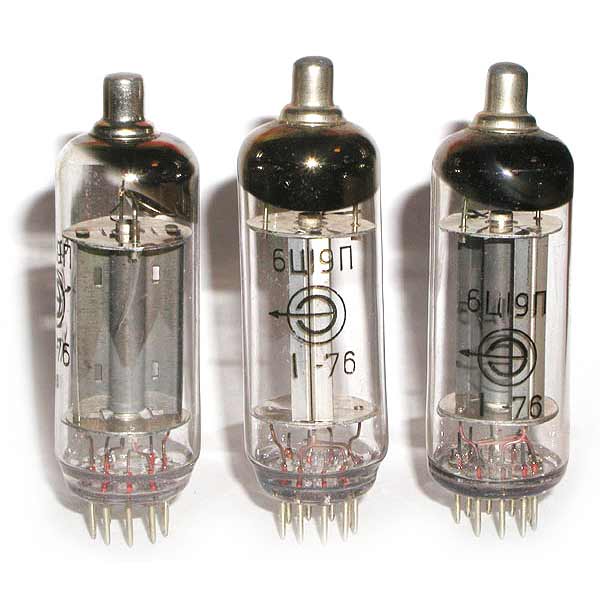

6Ц19П Демпферный диод

Предназначен для работы в качестве демпфера в блоках строчной развертки телевизионных приемников специального назначения.

6Ц19П

Демпферный диод

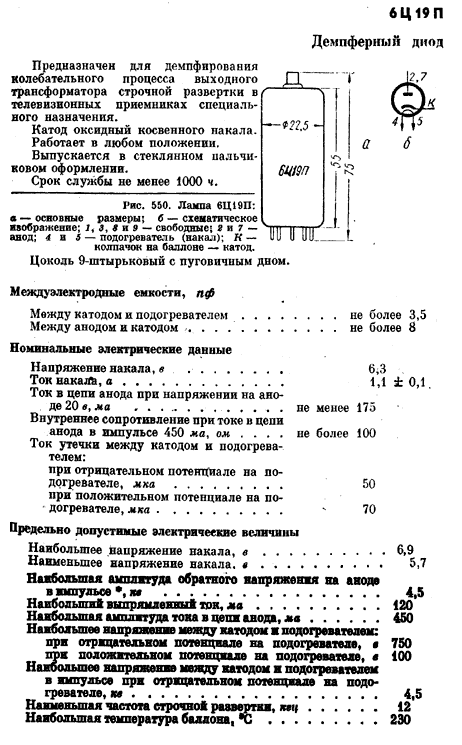

Обозначения:
а — анод, К — верхний вывод катода, п — подогреватель катода.

Диод с оксидным катодом косвенного накала.
Предназначен для работы в качестве демпфера в блоках строчной развертки телевизионных приемников специального назначения.

Долговечность не менее 1000 ч.
Масса не более 20 г.

Основные технические характеристики 6Ц19П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 1,1 ± 0,1 А
Напряжение анода обратное предельное (амплитуда импульса) …… 4,5 кВ
Ток анода предельный (амплитудное значение) …… 450 мА
Выпрямленный ток предельный …… 120 мА
Напряжение между катодом и подогревателем предельное (постоянное):
— при отрицательном потенциале подогревателя …… 750 В
— при положительном потенциале подогревателя …… 100 В
Частота строчной развертки наименьшая …… 12 кГц
Внутреннее сопротивление …… не более 100 Ом
Емкость катод-подогреватель …… не более 3,5 пФ
Емкость анод-катод …… не более 8 пФ
Оформление …… стеклянное миниатюрное.
