6Ц17С

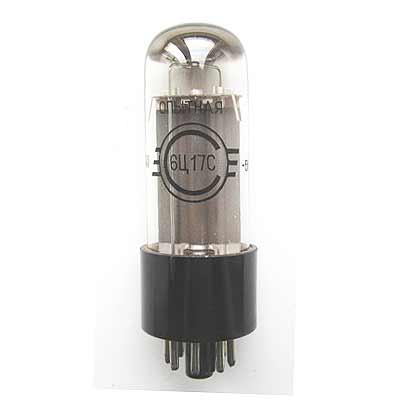

Диод с оксидным катодом косвенного накала 6Ц17С. Предназначен для работы в качестве демпфера в блоках строчной развертки приемников цветного телевидения.
6Ц17С
Кенотрон (демпферный диод)
Назначение: демпфирование колебательного процесса строчной развертки
телевизионных приемников.

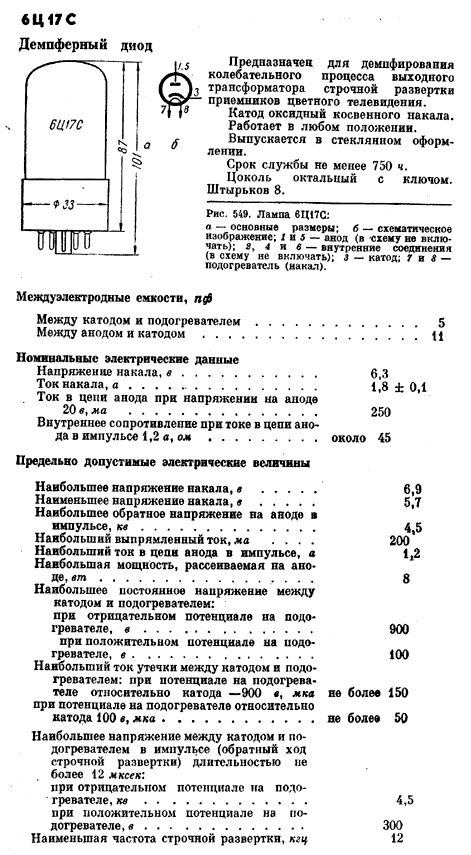

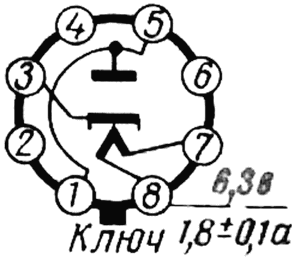

Габаритный чертеж и схема соединений электродов с внешними выводами лампы
6Ц17С.
1 — анод (не подключать);
2 — внутреннее соединение (не подключать);
3 — катод;
4 — внутреннее соединение (не подключать);
5 — анод;
6 — внутреннее соединение (не подключать);
7 — подогреватель;
8 — подогреватель.
Долговечность не менее 750 ч. Масса не более 45 г.
| Uн,V | Iн,mA | Ua,V | Ia,mA | UaОбрmax,kV | Pa max,Вт |
| 6.3 | 1700 | 20 | 250 | 4.5 | 8 |
Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 1,8 ± 0,1 А
Напряжение анода обратное предельное (амплитудное
значение) 4,5 кВ
Ток анода (прим 1) 250 мА
Ток анода предельный (амплитуда импульса) 1,2 А
Ток выпрямленный предельный 200 мА
Мощность, рассеиваемая анодом, предельная 8 Вт
Напряжение между катодом и подогревателем предельное
(постоянное):
при отрицательном потенциале подогревателя 900 В
при положительном потенциале подогревателя 100 В
Напряжение между катодом и подогревателем
предельное (прим 1) (амплитуда импульса):
при отрицательном потенциале подогревателя 4,5 кВ
при положительном потенциале подогревателя 300 В
Внутреннее сопротивление (прим 3) 45 Ом
Частота строчной развертки наименьшая 12 кГц
Емкость катод — подогреватель 5 пФ
Емкость анод — катод 11 пФ
Оформление — стеклянное с октальным цоколем
Масса 45 г
Прим 1. При напряжении анода 20 В.
Прим 2. При длительности импульса не более 12 мксек (обратный ход строчной
развертки).
Прим 3. При токе анода 1,2 А (амплитуда импульса).
Напряжение накала 6,3 ± 0,6 В
Ток накала 1,8 ± 0,1 А
Напряжение анода обратное предельное (амплитудное
значение) 4,5 кВ
Ток анода (прим 1) 250 мА
Ток анода предельный (амплитуда импульса) 1,2 А
Ток выпрямленный предельный 200 мА
Мощность, рассеиваемая анодом, предельная 8 Вт
Напряжение между катодом и подогревателем предельное
(постоянное):
при отрицательном потенциале подогревателя 900 В
при положительном потенциале подогревателя 100 В
Напряжение между катодом и подогревателем
предельное (прим 1) (амплитуда импульса):
при отрицательном потенциале подогревателя 4,5 кВ
при положительном потенциале подогревателя 300 В
Внутреннее сопротивление (прим 3) 45 Ом
Частота строчной развертки наименьшая 12 кГц
Емкость катод — подогреватель 5 пФ
Емкость анод — катод 11 пФ
Оформление — стеклянное с октальным цоколем
Масса 45 г
Прим 1. При напряжении анода 20 В.
Прим 2. При длительности импульса не более 12 мксек (обратный ход строчной
развертки).
Прим 3. При токе анода 1,2 А (амплитуда импульса).
