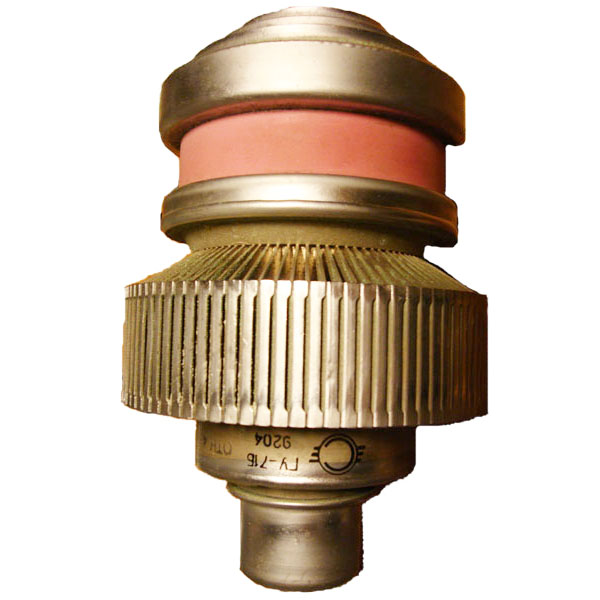

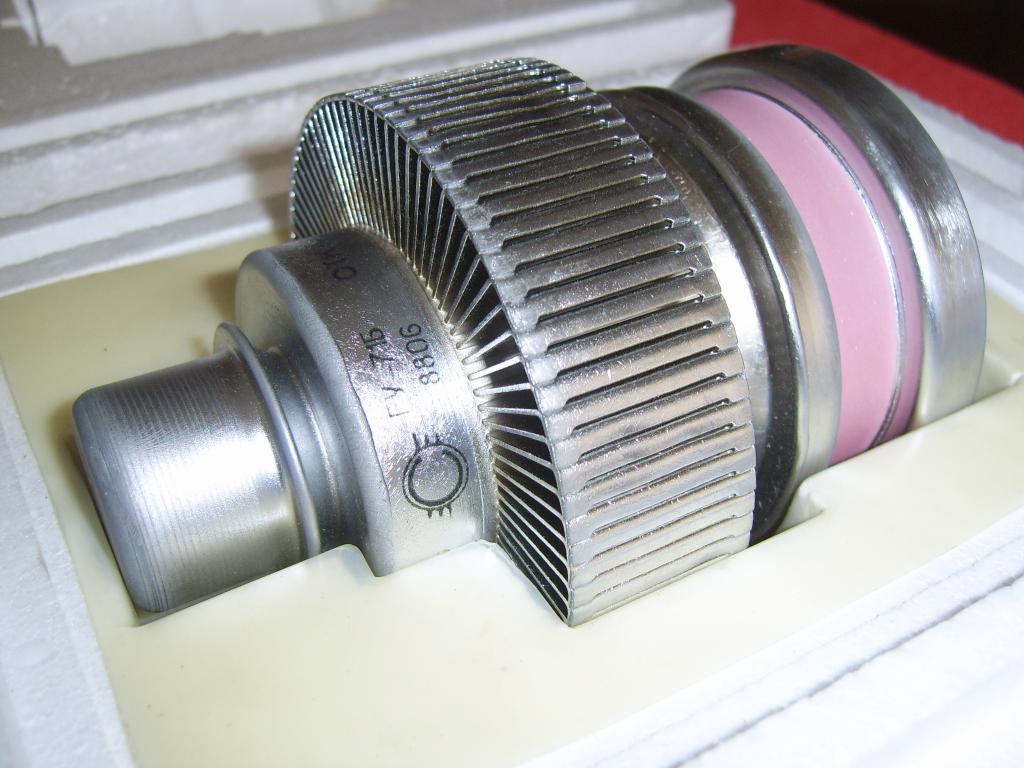

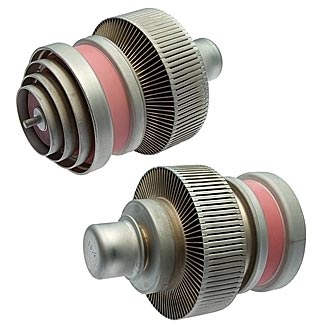

ГУ-71Б

       Генераторный пентод для линейного усиления однополосного сигнала, а также усиления высокочастотных колебаний на частотах до 75 МГц..
Оформление — металлокерамическое с кольцевыми выводами сеток, катода, подогревателя и стержневым выводом подогревателя.
Охлаждение — воздушное, принудительное анода 60 м3/ч, ножки 10 м3/ч.
Масса: 1,7 кг.



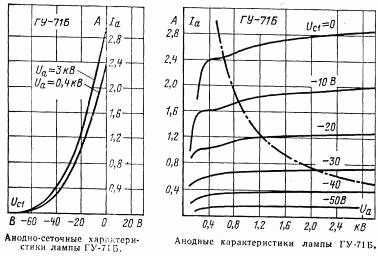

Основные параметры
при Uн=12,6 В, Uа=1 кВ, Uc2=350 В, Uс3=0, Iа=1,5 А

Ток накала

6,1 ± 0,5 А

Напряжение 1-й сетки отрицательное 14 ± 5 В
Ток 2-й сетки

£ 92 мА

Крутизна характеристики 60 ± 10 мА/В
Время разогрева катода £ 3,5 мин
Колебательная мощность в режиме усиления, класс АВ1
(при Ua=3кВ, Iс2=92 мА, на частоте 100 кГц)

³ 1,3 кВт

Междуэлектродные емкости, пФ:
     входная 132,5 ± 17,5
     выходная £ 35
     проходная £ 0,15
Долговечность при температуре баллона 200 С ³ 1000 ч

Предельные эксплуатационные данные

Напряжение накала 12 — 13,2 В
Напряжение анода 3,5 кВ
Пиковое напряжение анода 6,5 кВ
Напряжение 2-й сетки 400 В
Напряжение 1-й сетки отрицательное 100 В
Напряжение 3-й сетки 0
Мощность, рассеиваемая анодом 1,5 кВт
Мощность, рассеиваемая 2-й сеткой 32 Вт
Мощность, рассеиваемая 1-й сеткой 3 Вт
Ток катода (постоянная составляющая) 1 А
Ток катода (пиковое значение) 3,2 А
Рабочая частота 75 МГц
Температура ножки, анода и спаев металла с керамикой 200 С
