2,800.00₽
Генераторный тетрод для генерирования высокочастотных колебаний и усиления в диапазоне частот до 10 МГц.
Оформление — металлостеклянное, бесцокольное.
Масса 320 г.

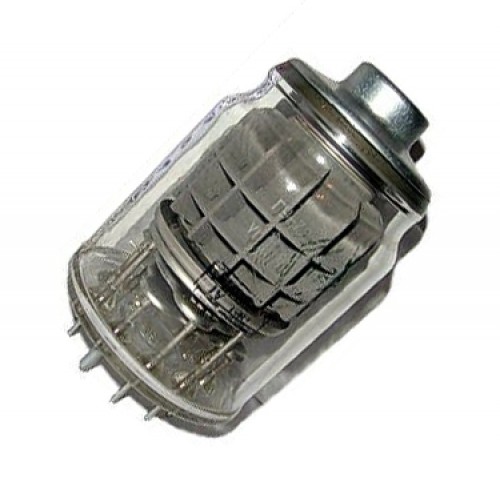

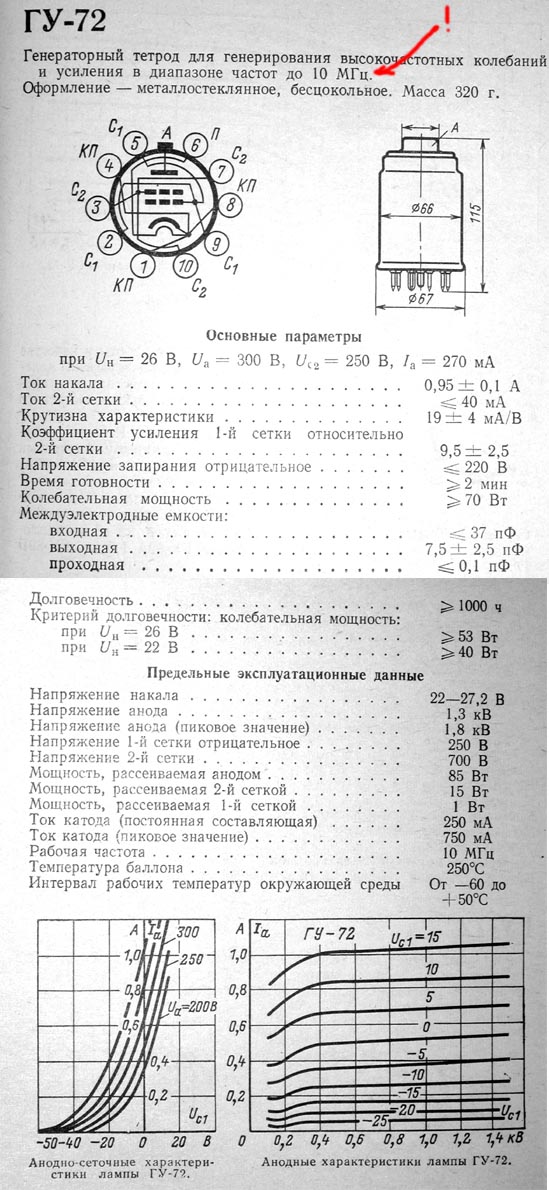

ГУ-72
Генераторный тетрод для генерирования высокочастотных колебаний и усиления в диапазоне частот до 10 МГц. Оформление — металлостеклянное, бесцокольное.Масса 320 г. |
Основные параметры | |
Ток накала | 0,95 ± 0,1 А |
Ток 2-й сетки | £ 40 мА |
Крутизна характеристики | 19 ± 4 мА/В |
Коэффициент усиления 1-й сетки относительно 2-й сетки | 9,5 ± 2,5 |
Напряжение запирания сетки отрицательное | £ 220 В |
Время готовности | ³ 2 мин |
Колебательная мощность | ³ 70 Вт |
Междуэлектродные емкости, пФ: | |
входная | £ 37 |
выходная | 7,5 ± 2,5 |
проходная | £ 0,1 |
Долговечность средняя | ³ 1000 ч |
Критерий долговечности: колебательная мощность: | |
при Uн=26 В | ³ 53 Вт |
при Uн=22 В | ³ 40 Вт |
Предельные эксплуатационные данные | |
Напряжение накала | 22 — 27,2 В |
Напряжение анода | 1,3 кВ |
Напряжение анода (пиковое значение) | 1,8 кВ |
Напряжение 1-й сетки отрицательное | 250 В |
Напряжение 2-й сетки | 700 В |
Мощность, рассеиваемая анодом | 85 Вт |
Мощность, рассеиваемая 2-й сеткой | 15 Вт |
Мощность, рассеиваемая 1-й сеткой | 1 Вт |
Ток катода (постоянная составляющая) | 250 мА |
Ток катода (пиковое значение) | 750 мА |
Рабочая частота | 10 МГц |
Температура баллона | 250 С |
Интервал рабочих температур окружающей среды | от -60 до +50 С |
Производитель |
---|
Мощный генераторный триод для работы в качестве усилителя или генератора на частотах до 26 МГц в устройствах широкого применения. Лампа может работать в схемах с общей сеткой и в схемах с нейтрализацией.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное: анода — воздушное не менее 800 м3/ч, ножки — воздушное не менее 60 м3/ч, баллона и мест спая стекла с металлом — воздушное не менее 90 м3/ч.
Масса 8 кг.
Просим уточнять наличие товара на складе и цену по т. +7-913-907-05-09 (Whatsapp) либо по почте info@sibcomplect.ru Закрыть
