4,500.00₽
Генераторный тетрод для линейного усиления высокочастотных колебаний на частотах до 250 МГц.
Оформление — металлокерамическое.
Охлаждение — воздушное, принудительное 45 м3/ч.
Масса: 150 г.

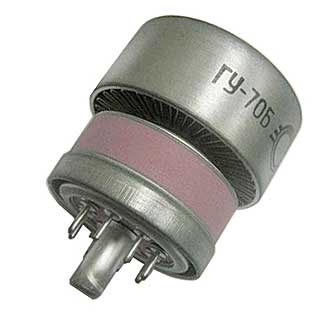

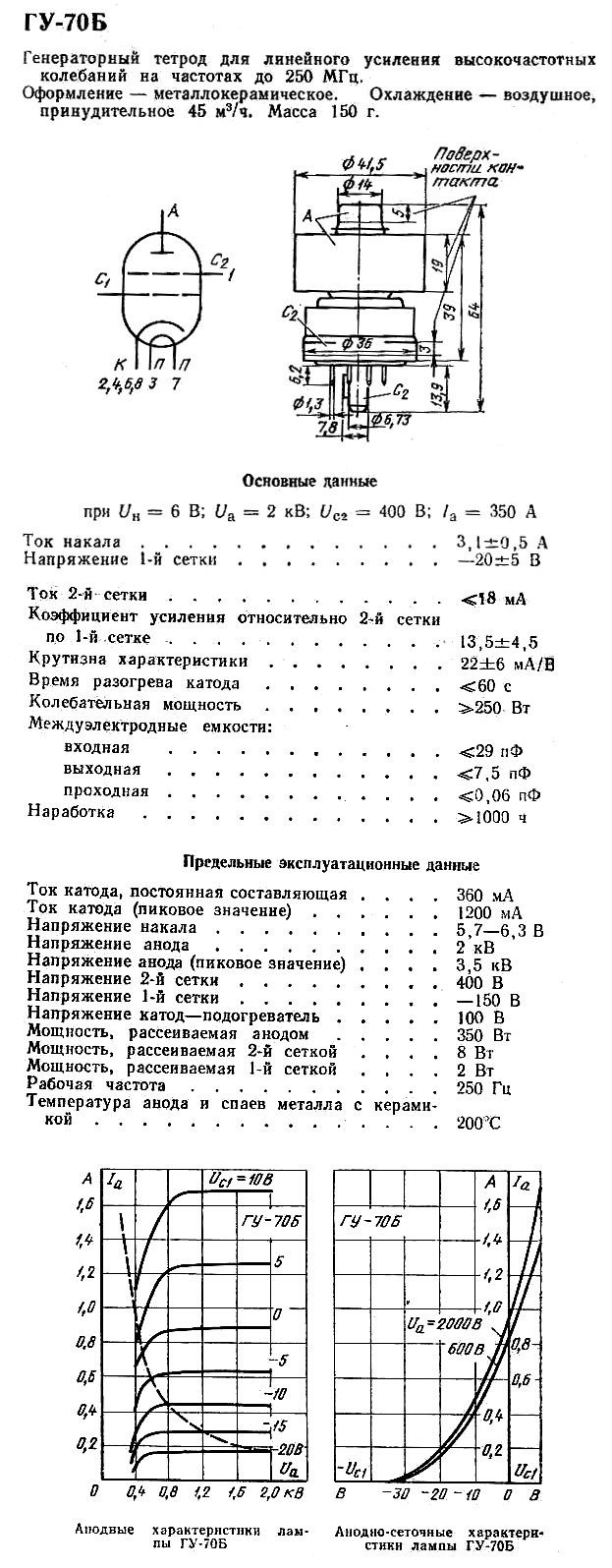

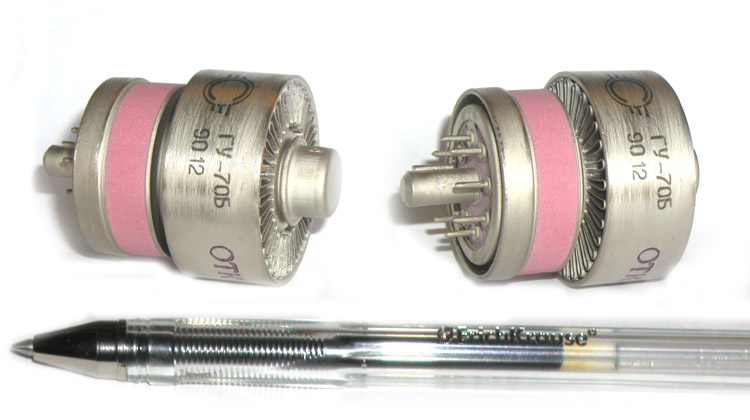

ГУ-70Б
Генераторный тетрод для линейного усиления высокочастотных колебаний на частотах до 250 МГц. Оформление — металлокерамическое. Охлаждение — воздушное, принудительное 45 м3/ч.Масса: 150 г. |
|
Основные параметры | |
Ток накала | 3,1 ± 0,5 А |
Напряжение 1-й сетки отрицательное | 20 ± 5 В |
Ток 2-й сетки | £ 18 мА |
Коэффициент усиления 2-й по 1-й сетки | 13,5 ± 4,5 |
Крутизна характеристики | 22 ± 6 мА/В |
Время разогрева катода | £ 60 с |
Колебательная мощность | ³ 250 Вт |
Междуэлектродные емкости, пФ: | |
входная | £ 29 |
выходная | £ 7,5 |
проходная | £ 0,06 |
Долговечность при температуре баллона 200 С | ³ 1000 ч |
Критерии долговечности: колебательная мощность | ³ 200 Вт |
Предельные эксплуатационные данные | |
Напряжение накала | 5,7 — 6,3 В |
Напряжение анода | 2 кВ |
Напряжение анода (пиковое значение) | 3,5 кВ |
Напряжение 2-й сетки | 400 В |
Напряжение 1-й сетки отрицательное | 150 В |
Напряжение катод — подогреватель | 100 В |
Ток катода (постоянная составляющая) | 360 мА |
Ток катода (пиковое значение) | 1200 мА |
Мощность, рассеиваемая анодом | 350 Вт |
Мощность, рассеиваемая 2-й сеткой | 8 Вт |
Мощность, рассеиваемая 1-й сеткой | 2 Вт |
Рабочая частота | 250 МГц |
Температура анода и спаев металла с керамикой | 200 С |
Интервал рабочих температур окружающей среды | от -60 до +50 С |
