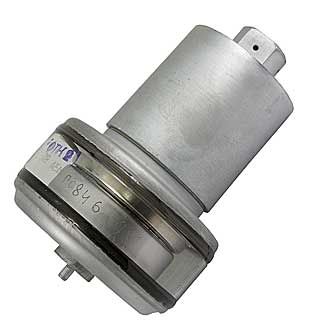

ГУ-43А

4,000.00

Генераторный тетрод для генерирования и усиления высокочастотных колебаний на частотах до 100 МГц.
Оформление — металлостеклянное, с цилиндрическими выводами электродов.
Охлаждение:
ГУ-43А — жидкостное (кремнийорганическая полисилоксановая жидкость №3 или фторсодержащая жидкость с температурой кипения +70 С);
ГУ-43Б — воздушное 100 м3/ч.

Масса ГУ-43А 750 г, ГУ-43Б 1,5 кг.

Артикул: gu43a Категория:

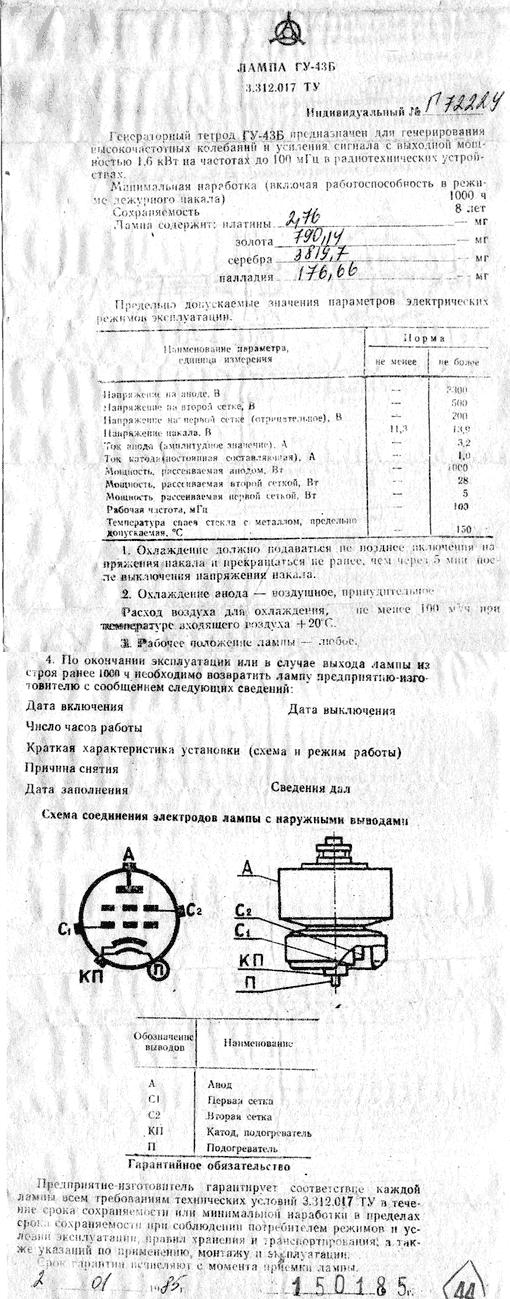

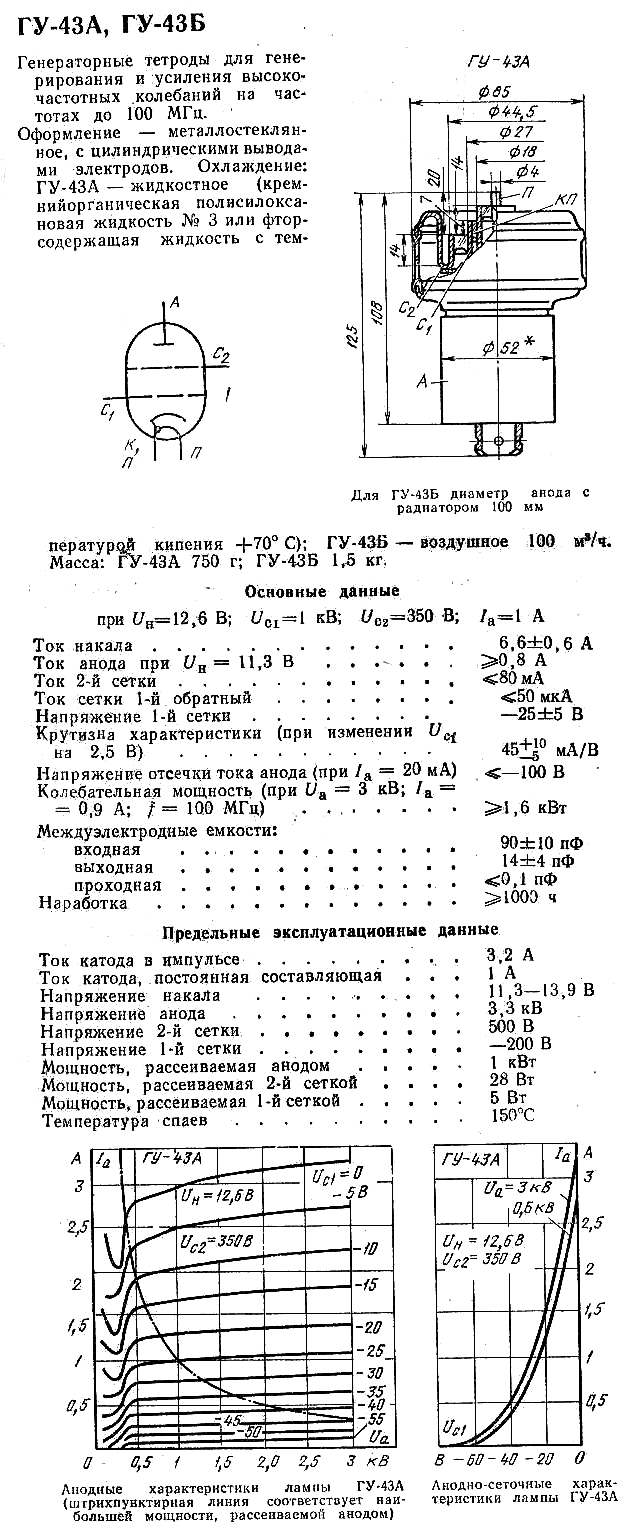

ГУ-43А, ГУ-43Б

        Генераторный тетрод для генерирования и усиления высокочастотных колебаний на частотах до 100 МГц.

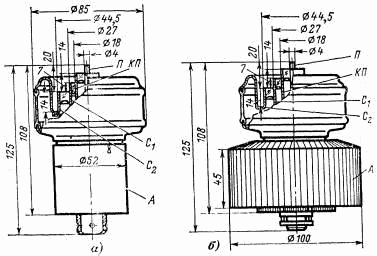

Оформление — металлостеклянное, с цилиндрическими выводами электродов.
Охлаждение:
ГУ-43А — жидкостное (кремнийорганическая полисилоксановая жидкость №3 или фторсодержащая жидкость с температурой кипения +70 С);
ГУ-43Б — воздушное 100 м3/ч.
Масса ГУ-43А 750 г, ГУ-43Б 1,5 кг.

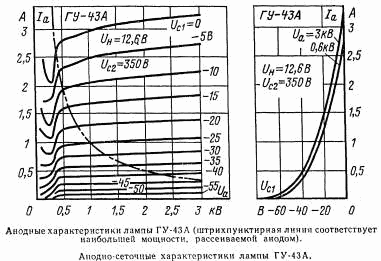

Основные параметры
при Uн=12,6 В, Uс1=1 кВ, Uc2=350 В, Iа=1 А

Ток накала 6,6 ± 0,6 А
Ток анода (при Uн= 11,3 В)  ³ 0,8 А
Ток 2-й сетки  £ 80 мА
Напряжение 1-й сетки отрицательное 25 ± 5 В
Крутизна характеристики (при изменении Uс1 на 2,5 В) 45(+10;-5) мА/В
Ток 1-й сетки обратный  £ 50 мкА
Напряжение отсечки тока анода отрицательное (при Iа=20 мА)  £ 100 В
Колебательная мощность (при Uа=3 кВ, Iа=0,9 А, f=100 МГц)  ³ 1,6 кВт
Напряжение виброшумов (эффективное значение)  £ 4000 мВ
Время разогрева катода  £ 2 (3 для ГУ-43Б) мин
Междуэлектродные емкости, пФ:
     входная 90 ± 10
     выходная 14 ± 4
     проходная £ 0,1
Долговечность ³ 1000 ч
Критерии долговечности:
     тока анода (при Uн=11,3 В) ³ 640 мА
     обратный ток 1-й сетки £ 750 мкА
     колебательная мощность ³ 1,3 кВт

Предельные эксплуатационные данные

Напряжение накала 11,3 — 13,9 В
Напряжение анода 3,3 кВ
Напряжение 2-й сетки 500 В
Напряжение 1-й сетки отрицательное 200 В
Мощность, рассеиваемая анодом 1 кВт
Мощность, рассеиваемая 2-й сеткой 28 Вт
Мощность, рассеиваемая 1-й сеткой 5 Вт
Ток катода в импульсе 3,2 А
Постоянная составляющая тока катода 1 А
Температура спаев 150 С
Интервал рабочих температур окружающей среды от -60 до +150 С
