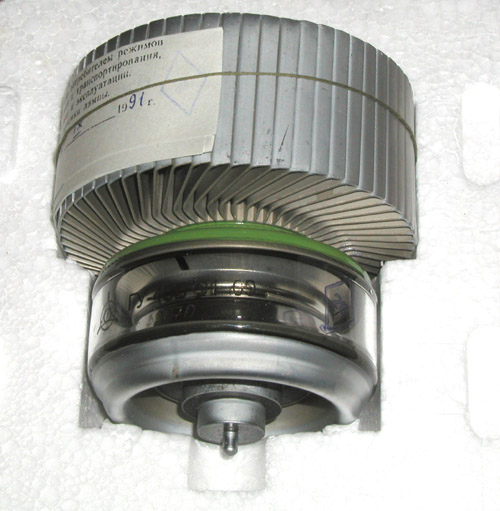

ГУ-43Б

6,800.00

Генераторный тетрод для генерирования и усиления высокочастотных колебаний на частотах до 100 МГц.
Оформление — металлостеклянное, с цилиндрическими выводами электродов.
Охлаждение:
ГУ-43А — жидкостное (кремнийорганическая полисилоксановая жидкость №3 или фторсодержащая жидкость с температурой кипения +70 С);
ГУ-43Б — воздушное 100 м3/ч.

Масса ГУ-43А 750 г, ГУ-43Б 1,5 кг.

Артикул: gu43b Категория:

ГУ-43А, ГУ-43Б

       Генераторный тетрод для генерирования и усиления высокочастотных колебаний на частотах до 100 МГц.
Оформление — металлостеклянное, с цилиндрическими выводами электродов.
Охлаждение:
ГУ-43А — жидкостное (кремнийорганическая полисилоксановая жидкость №3 или фторсодержащая жидкость с температурой кипения +70 С);
ГУ-43Б — воздушное 100 м3/ч.
Масса ГУ-43А 750 г, ГУ-43Б 1,5 кг.

Основные параметры
при Uн=12,6 В, Uс1=1 кВ, Uc2=350 В, Iа=1 А

Ток накала6,6 ± 0,6 А
Ток анода (при Uн= 11,3 В) ³ 0,8 А
Ток 2-й сетки £ 80 мА
Напряжение 1-й сетки отрицательное25 ± 5 В
Крутизна характеристики (при изменении Uс1 на 2,5 В)45(+10;-5) мА/В
Ток 1-й сетки обратный £ 50 мкА
Напряжение отсечки тока анода отрицательное (при Iа=20 мА) £ 100 В
Колебательная мощность (при Uа=3 кВ, Iа=0,9 А, f=100 МГц) ³ 1,6 кВт
Напряжение виброшумов (эффективное значение) £ 4000 мВ
Время разогрева катода £ 2 (3 для ГУ-43Б) мин
Междуэлектродные емкости, пФ:
     входная90 ± 10
     выходная14 ± 4
     проходная£ 0,1
Долговечность³ 1000 ч
Критерии долговечности:
     тока анода (при Uн=11,3 В)³ 640 мА
     обратный ток 1-й сетки£ 750 мкА
     колебательная мощность³ 1,3 кВт

Предельные эксплуатационные данные

Напряжение накала11,3 — 13,9 В
Напряжение анода3,3 кВ
Напряжение 2-й сетки500 В
Напряжение 1-й сетки отрицательное200 В
Мощность, рассеиваемая анодом1 кВт
Мощность, рассеиваемая 2-й сеткой28 Вт
Мощность, рассеиваемая 1-й сеткой5 Вт
Ток катода в импульсе3,2 А
Постоянная составляющая тока катода1 А
Температура спаев150 С
Интервал рабочих температур окружающей средыот -60 до +150 С
