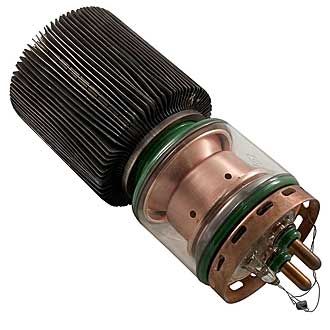

ГУ-21Б
9,000.00₽
Мощный генераторный триод для работы в качестве усилителя или генератора на частотах до 26 МГц в устройствах широкого применения. Лампа может работать в схемах с общей сеткой и в схемах с нейтрализацией.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное: анода — воздушное не менее 800 м3/ч, ножки — воздушное не менее 60 м3/ч, баллона и мест спая стекла с металлом — воздушное не менее 90 м3/ч.
Масса 8 кг.
ГУ-21Б
| Мощный генераторный триод для работы в качестве усилителя или генератора на частотах до 26 МГц в устройствах широкого применения. Лампа может работать в схемах с общей сеткой и в схемах с нейтрализацией. Оформление — металлостеклянное. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: анода — воздушное не менее 800 м3/ч, ножки — воздушное не менее 60 м3/ч, баллона и мест спая стекла с металлом — воздушное не менее 90 м3/ч. |
Масса 8 кг.
|
Основные параметры | |
| Ток накала | 150 ± 10 А |
| Ток анода (при Uа=5 кВ, Uс=0) | 1,7 ± 0,6 А |
| Ток анода ионный (при Uа= -0,5 кВ) | £ 50 мкА |
| Обратный ток сетки (при Uс= 300 В, Uа=0) | £ 300 мкА |
| Ток эмиссии катода при импульсном напряжении 1 кВ | ³ 30 А |
| Крутизна характеристики | 30 ± 5 мА/В |
| Коэффициент усиления | 48 ± 7 |
| Колебательная мощность | ³ 15 кВт |
| Междуэлектродные емкости, пФ: | |
| входная | £ 55 |
| выходная | £ 45 |
| проходная | £ 1,5 |
| Долговечность средняя | ³ 1000 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 7,8 — 8,3 В |
| Напряжение анода | 9 кВ |
| Ток накала пусковой | 225 А |
| Мощность, рассеиваемая анодом | 10 кВт |
| Мощность, рассеиваемая сеткой | 600 Вт |
| Рабочая частота | 26 МГц |
| Температура стекла баллона, ножки и мест спая металла со стеклом | 150 С |
| Интервал рабочих температур окружающей среды | от -50 до +60 С |
| Производитель |
|---|
