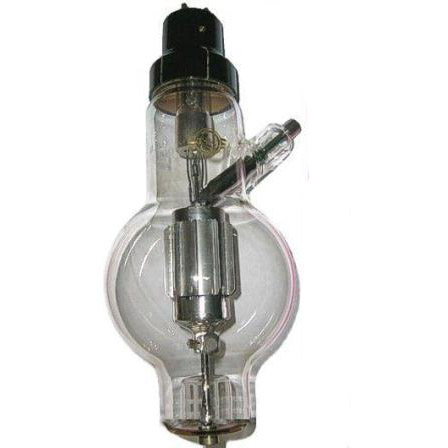

ГМИ-30
3,500.00₽
Импульсный модуляторный триод для работы в модуляторах высокочастотных генераторах.
Оформление — стеклянное с цоколем.
Масса 650 г.
ГМИ-30
Скачать тех. документацию в формате PDF GMI30.pdf
 | Импульсный модуляторный триод для работы в модуляторах высокочастотных генераторах. Оформление — стеклянное с цоколем.Масса 650 г. |
|
Основные параметры | |
| Ток накала | 16,8 ± 0,9 А |
| Ток эмиссии (при Uа=300 В) | ³ 20 А |
| Ток эмиссии (при Uн=4,8 В, Uа=Uс=0,2 кВ) | ³ 0,4 А |
| Ток сетки в импульсе (при Uсимп=2 кВ, Iа=15 А, Uс= -0,4 кВ) | £ 5 А |
| Ток сетки обратный (при Uа=2 кВ, Iа=180 мА) | £ 20 мкА |
| Крутизна характеристики (при Uа=2 кВ, Iа=50 и 150 мА) | 5,8 ± 10 мА/В |
| Напряжение запирания отрицательное (при Uа=27 кВ, Iа=0,5 мА) | £ 1200 В |
| Междуэлектродные емкости, пФ: | |
| входная | 9,5 ± 2,5 |
| выходная | £ 2 |
| проходная | 5,3(+1,7; -1,3) |
| Долговечность | ³ 500 ч |
| Критерии долговечности: | |
| ток сетки обратный | £ 200 мкА |
| ток эмиссии (при Uн=4,8 В) | ³ 0,32 А |
Предельные эксплуатационные данные | |
| Напряжение накала | 7,9 — 8,5 В |
| Напряжение анода | 30 кВ |
| Напряжение сетки отрицательное | 2 — 1,4 кВ |
| Ток анода в импульсе | 15 А |
| Ток сетки в импульсе | 6 А |
| Мощность, рассеиваемая анодом | 300 Вт |
| Скважность | 0,02 |
| Интервал рабочих температур окружающей среды | от -60 до +70 С |
| Производитель |
|---|
