ГМИ-29Б-1
85,000.00₽

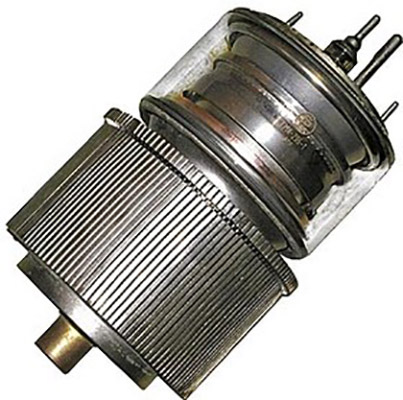

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Оформление — металлостеклянное с наружным выводом анода.
Масса 13 кг.
ГМИ-29А: анода — водяное
ГМИ-29Б: анода — воздушное
ГМИ-29Б-1
 | Импульсный модуляторный тетрод для работы в импульсных модуляторах. Оформление — металлостеклянное с наружным выводом анода. |
|
Основные параметры | |
| Ток накала | 69,5 ± 3,5 А |
| Ток анода в импульсе | ³ 150 А |
| Ток 2-й сетки в импульсе (при Uн=230 В) | £ 8 А |
| Ток 1-й сетки в импульсе (при Uн=230 В) | £ 15 А |
| Напряжение запирания 1-й сетки отрицательное (при Uа=33 кВ, Iа=1 мА) | £ 950 В |
| Время готовности | £ 5 мин |
| Междуэлектродные емкости, пФ: | |
| входная | 290 ± 20 |
| выходная | 45 ± 10 |
| проходная | £ 2,5 |
| Долговечность | ³ 500 ч |
Предельные эксплуатационные данные | |
| Напряжение накала | 11,3 — 13,8 В |
| Напряжение анода | 30 кВ |
| Напряжение 2-й сетки | 2 кВ |
| Напряжение 1-й сетки отрицательное | 1,1 В |
| Напряжение 1-й сетки в импульсе | 250 В |
| Мощность, рассеиваемая анодом | 10 кВт |
| Мощность, рассеиваемая 2-й сеткой | 100 Вт |
| Мощность, рассеиваемая 1-й сеткой | 100 Вт |
| Длительность импульса | 10 мкс |
| Скважность (минимальная) | 160 |
| Время разогрева катода (минимальное) | 4,5 мин |
| Температура анода | 150 С |
| Интервал рабочих температур окружающей среды | от -60 до +85 С |
| Производитель |
|---|
