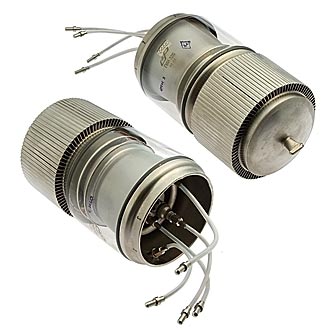

ГМИ-32Б

29,000.00

Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Охлаждение — воздушное принудительное: анода 110 м3/ч, ножки 30 м3/ч.

Масса 4 кг.

Артикул: gmi32b Категории: ,

Скачать тех. документацию в формате PDF GMI32B.pdf

Скачать Паспорт в формате ZIP ГМИ-32Б.zip

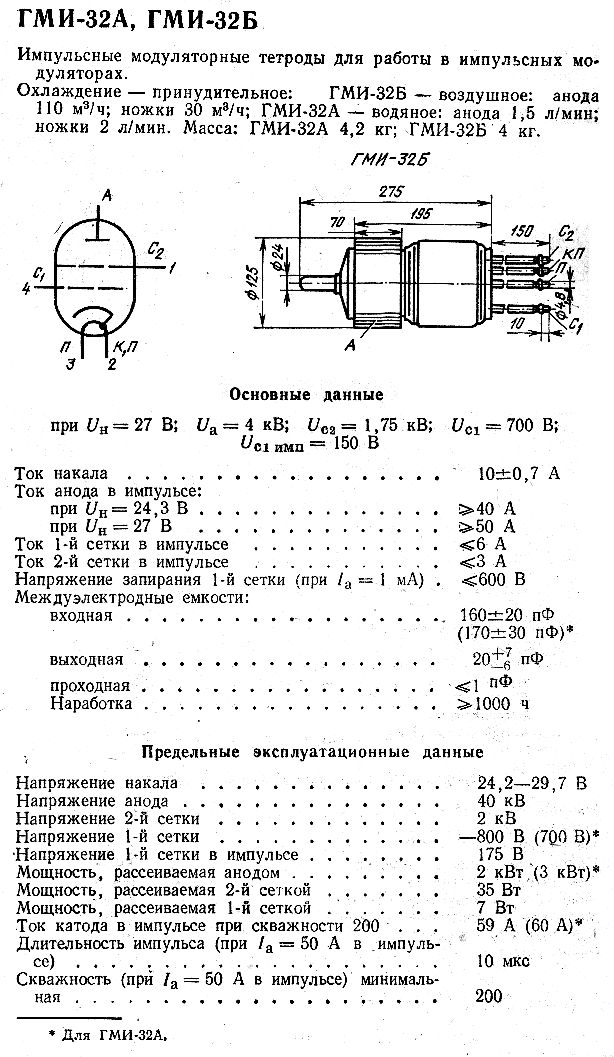

ГМИ-32Б

      Импульсный модуляторный тетрод для работы в импульсных модуляторах.
Охлаждение — воздушное принудительное: анода 110 м3/ч, ножки 30 м3/ч.
Масса 4 кг.



Основные параметры
при Uн=27 В, Uа=4 кВ, Uc2=1,75 кВ, Uс1=700 В, Uс1=150 В

Ток накала10 ± 0,7 А
Ток анода в импульсе:
     при Uн=24,3 В³ 40 А
     при Uн=27 В³ 50 А
Ток 1-й сетки в импульсе£ 6 А
Ток 2-й сетки в импульсе£ 3 А
Напряжение запирания (при Iа=1 мА)£ 600 В
Время готовности£ 3 мин
Междуэлектродные емкости, пФ:
     входная160 ± 20
     выходная20(+7; -6)
     проходная£ 1
Долговечность³ 1000 ч
Критерий долговечности: Iа в импульсе ³ 40 А

Предельные эксплуатационные данные

Напряжение накала24,2 — 29,7 В
Напряжение анода40 кВ
Напряжение 2-й сетки2 кВ
Напряжение 1-й сетки отрицательное800 В
Напряжение 1-й сетки в импульсе175 В
Мощность, рассеиваемая анодом2 к Вт
Мощность, рассеиваемая 2-й сеткой35 Вт
Мощность, рассеиваемая 1-й сеткой7 Вт
Ток катода в импульсе при скважности 20059 А
Длительность импульса (при Iа=50 А в импульсе)10 мкс
Скважность (при Iа=50 А в импульсе) минимальная200
Устойчивость к внешним воздействиям окружающей среды:
     интервал рабочих температурот -60 до +85 С
     линейные нагрузки с ускорениемдо 25 g
     виброустойчивость в диапазоне частот 5 — 200 Гц с ускорениемдо 7,5 g
     ударные нагрузки многократные с ускорениемдо 35 g
     ударные нагрузки одиночные с ускорениемдо 150 g
