пентоды

Пентод — трехсеточная электронная лампа с большим коэффициен­том усиления. Пентоды применяются для усиления напряжения низ­кой и высокой частоты и находят применение в самых разнообразных радиотехнических схемах.
Низкочастотные пентоды, предназначенные для усиления напря­жения низкой частоты, по отношению к высокочастотным пентодам имеют меньшие коэффициент усиления и внутреннее сопротивление. Напряжение на экранирующую сетку подается величиной 75—100% от номинального напряжения на аноде. При этом анодные характеристики сдвигаются влево, и поэтому лампа может работать без токов управляющей сетки при больших колебаниях напряжения, подведен­ного к ней.
Высокочастотные пентоды, работающие в схемах усиления высо­кой частоты в диапазоне до 100 МГц, выполнены с густой экранирую­щей сеткой, в связи с чем междуэлектродная емкость между анодом и управляющей сеткой получается малой (порядка тысячных долей пФ). В отличие от других ламп высокочастотные пентоды имеют самый боль­шой коэффициент усиления, доходящий до 3000, и при выборе рабочей точки на пологих участках анодных характеристик — большое внутреннее сопротивление.
Напряжение на экранирующей сетке составляет 40—50% от но­минального напряжения на аноде. Увеличение экранирующего напряжения нежелательно, так как при заданных величинах анодного напряжения и напряжения смещения на управляющей сетке оно приводит к уменьшению анодного тока, что уменьшает крутизну характеристики и общий коэффициент усиления каскада. Одновременно возрастает ток экранирующей сетки, приводящий к увеличению внутриламповых шумов.
Высокочастотные пентоды делятся на два типа: с короткой и удлиненной, характеристикой.
Пентоды с короткой характеристикой предназначены для работы в схемах с нерегулируемым усилением. Они характеризуются небольшими отрицательными напряжениями на управляющей сетке, при ко­торых анодный ток прекращается. Некоторые из них эффективно при­меняются в каскадах усиления напряжения низкой частоты на сопро­тивлениях, отдельных гетеродинах, собранных по транзитронной схеме (схеме с обратной связью по третьей сетке), и в качестве смесителей.
Пентоды с удлиненной характеристикой (иначе называются лампами с переменной крутизной), предназначены для работы в каскадах усиления напряжения высокой частоты с автоматически регулируемым усилением. Сеточные характеристики таких ламп складываются из двух участков: пологого и крутого. Анодный ток прекращается при больших отрицательных напряжениях на управляющей сетке. Такой вид характеристики дает возможность при помощи системы АРУ регулировать усиление в широких пределах.
Важным параметром высокочастотной усилительной лампы, влияю­щим на ее работу на высоких частотах, является входное сопротивление, зависящее от частоты усиливаемого сигнала. Чем больше это сопротивление, тем лучше работает лампа на данной высокой частоте.
При работе лампы на высоких частотах большую роль играют собственные шумы ламп. Интенсивность шумов, образуемых лампой, за­висит от ее типа, конструкции, выбранного режима работы и ширины полосы пропускания устройства, в котором оно используется.
Источниками шумов в приемнике являются в основном первые каскады, т. е. каскады усилителя высокой частоты и преобразователя. На частотах средних и длинных волн шум ламп практически не влияет на работу приемника, поскольку он меньше, чем внешние шумы помех. Особенно ощутимы внутриламповые шумы пентодов в многокаскадных усилителях коротковолнового и ультракоротковолнового диапазона, где влияние внешних помех меньше. Поэтому на этих диапазонах в качестве усилителя высокой частоты и односеточных преобразователей должны применяться триоды. Чем меньше внутриламповые шумы, тем более чувствителен приемник или усилитель.
Уровень шумов принято характеризовать величиной эквивалентного шумового сопротивления.
Пентоды высокой частоты в современных супер гетеродинных прием­никах в основном применяются для усиления напряжения высокой и промежуточной частоты. Усиление, которое можно получить от одного каскада усилителя промежуточной частоты, в большой степени зависит от типа выбранной лампы, а также от паразитной обратной связи меж­ду цепями анода и управляющей сетки. Эта связь при большом уси­лении приводит к неустойчивой работе каскада. Паразитную обратную связь можно ослабить до минимума за счет высокого качества выпол­нения монтажа. Однако вследствие влияния между электродной ем­кости анод—сетка целиком избавиться от нее нельзя.

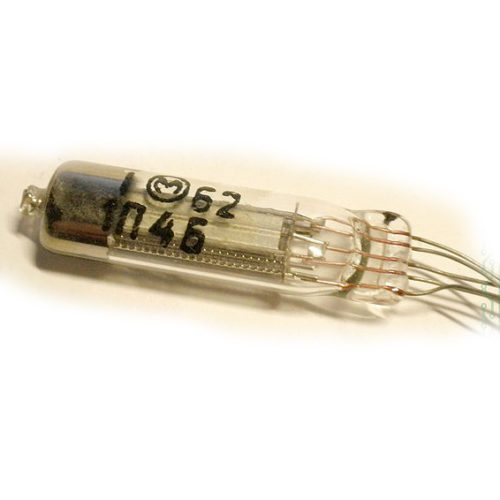

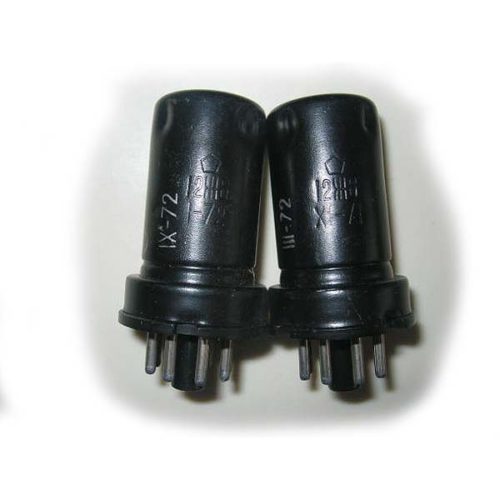

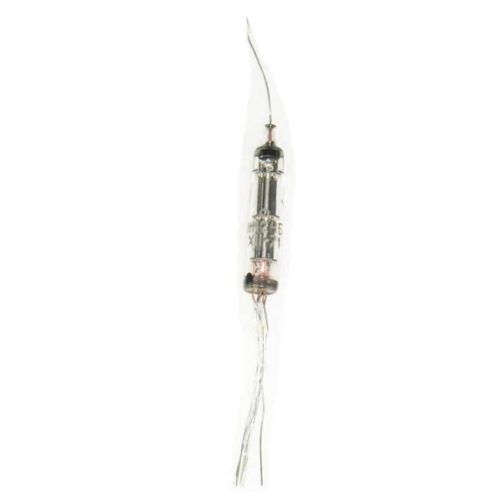

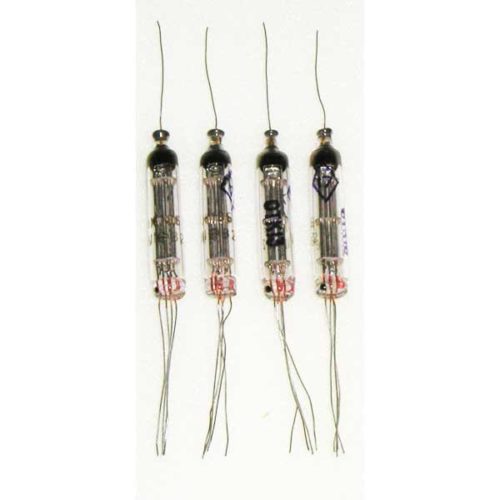

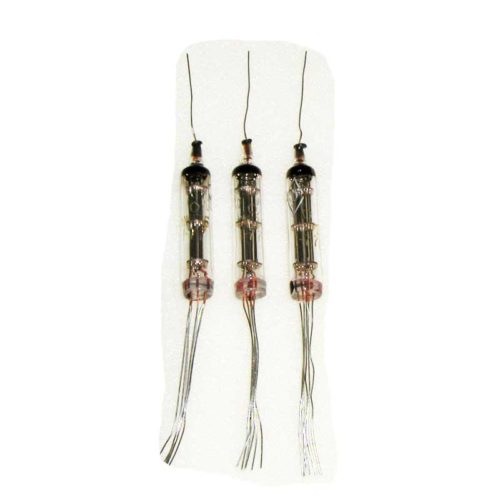

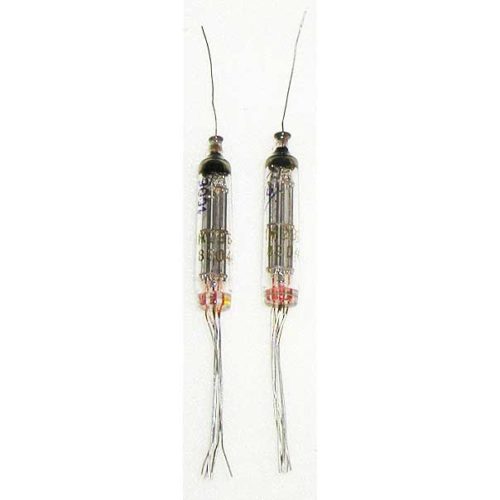

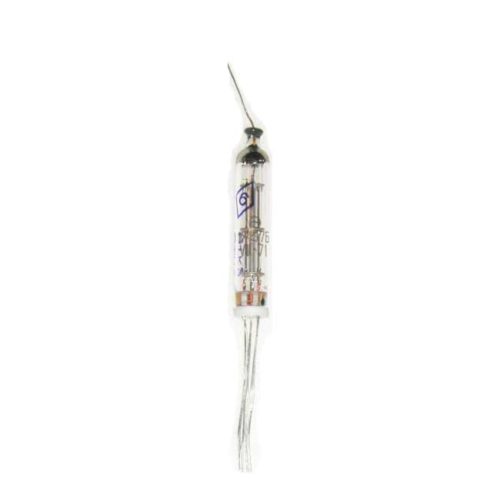

Обозначения пентодов аналогичны обозначениям диодов. Мощные пентоды, предназначенные, главным образом, для выходных каскадов усилителей низкой частоты, имеют вторым элементом букву П, напри­мер 6П1П, 6П14П. Для обозначения пентодов, предназначенных для усиления напряжения с нерегулируемым усилением, принята буква Ж, например 6ЖЗП, 6Ж8, а для пентодов, предназначенных для усиления напряжения с регулируемым усилием — буква К, например 6КЗ, 6К4П.
