10П12С

1,200.00

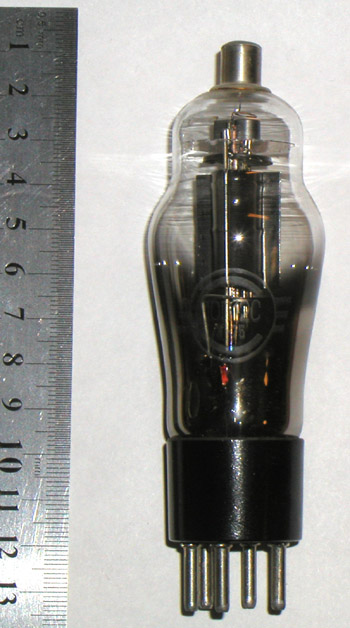

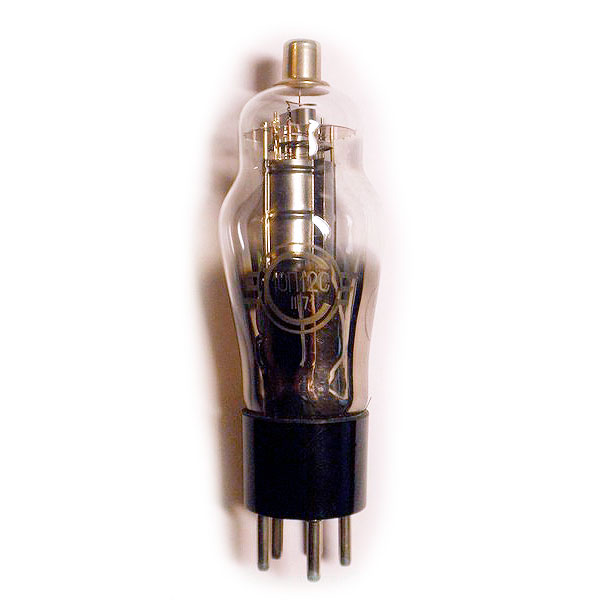

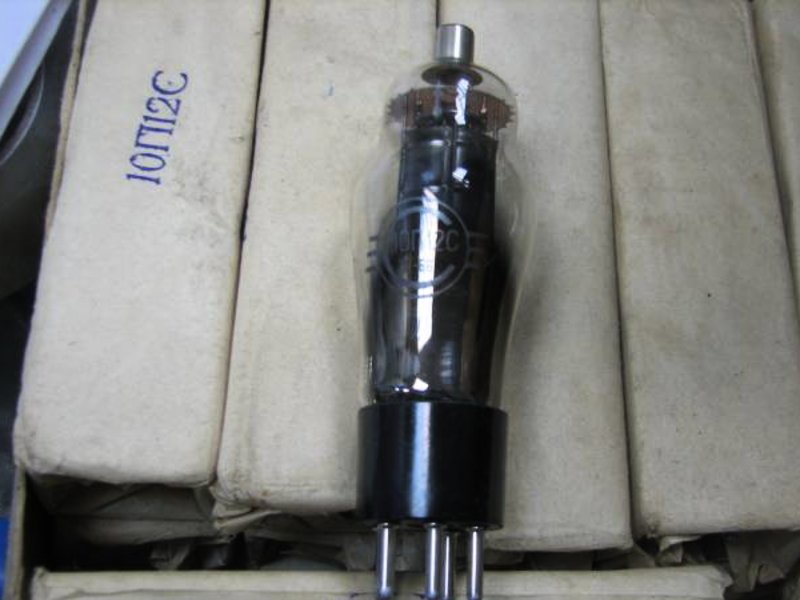

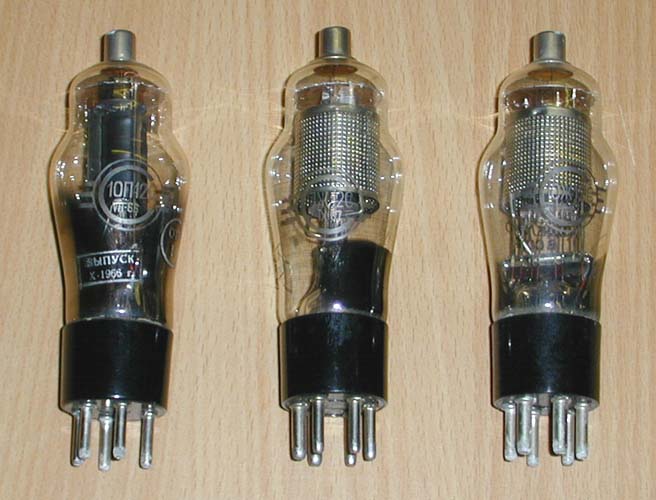

Выходной пентод 10П12С

Назначение: усиление мощности низкой частоты в устройствах дальней проводной связи.
Артикул: 10p12s Категории: ,

Выходной пентод 10п12С

Назначение: усиление мощности низкой частоты в устройствах
дальней проводной связи.

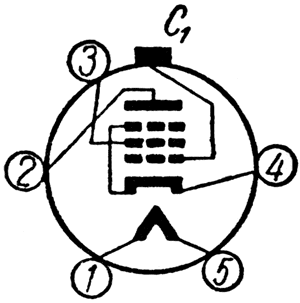

Схема соединения электродов лампы 10П12С со штырьками: 1 — подогреватель, 2 — анод, 3 — сетка вторая, 4 — катод и сетка третья, 5 — подогреватель, С1 — верхний вывод первой сетки.

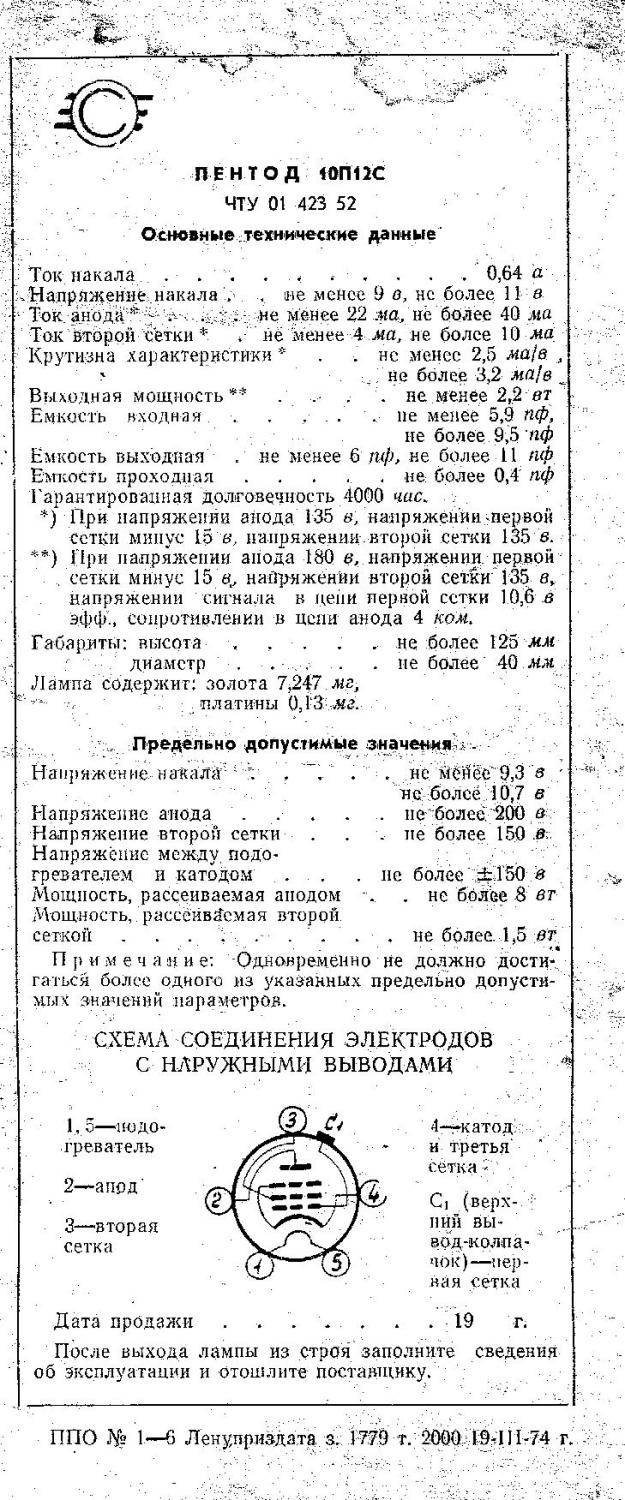

Основные данные
Напряжение накала 10 ± 0,7 В
Ток накала 640 мА
Напряжение анода номинальное (постоянное) 135 В
Напряжение анода предельное (постоянное) 200 В
Ток анода 31 ± 9 мА
Напряжение сетки первой номинальное (постоянное) Минус 15 В
Обратный ток сетки первой 0,8 мкА
Напряжение сетки второй номинальное (постоянное) 135 В
Напряжение сетки второй предельное (постоянное) 150 В
Ток сетки второй 7 ± 3 мА
Предельное напряжение между катодом и подогревателем 150 В
Ток утечки между катодом и подогревателем 30 мкА
Сопротивление изоляции анода 20 МОм
Сопротивление изоляции сетки первой 20 МОм
Крутизна характеристики 2,85 ± 0,35 мА/В
Наибольшая мощность, рассеиваемая на аноде 8 Вт
Наибольшая мощность, рассеиваемая на сетке второй 1,5 Вт
Выходная мощность (прим 1) 2,2 Вт
Коэффициент нелинейных искажений, не более 14 %
Внутреннее сопротивление 30 кОм
Емкость входная 7,7 ± 1,8 пФ
Емкость выходная 8,5 ± 2,5 пФ
Емкость проходная 0,4 пФ
Критерий долговечности:
выходная мощность, не менее 1,8 Вт
обратный ток сетки первой, не более 2,0 мкА
Катод — оксидный косвенного накала
Оформление — стеклянное с штифтовым цоколем
Монтаж — в любом положении
Масса 50 г
Условия работы:
температура от -60 до +70° С
относительная влажность 95-98 % при температуре +20°С
механические вибрационные нагрузки
Гарантированная долговечность 4000 часов
Прим 1. При напряжении на аноде 180 В, эффективном напряжении сетки первой
10,6 В и анодной нагрузке 4 кОм.
