Пентод высокочастотный 1Ж17Б с короткой характеристикой.

Предназначен для усиления напряжения высокой частоты.
Артикул: 1zh17b Категории: ,



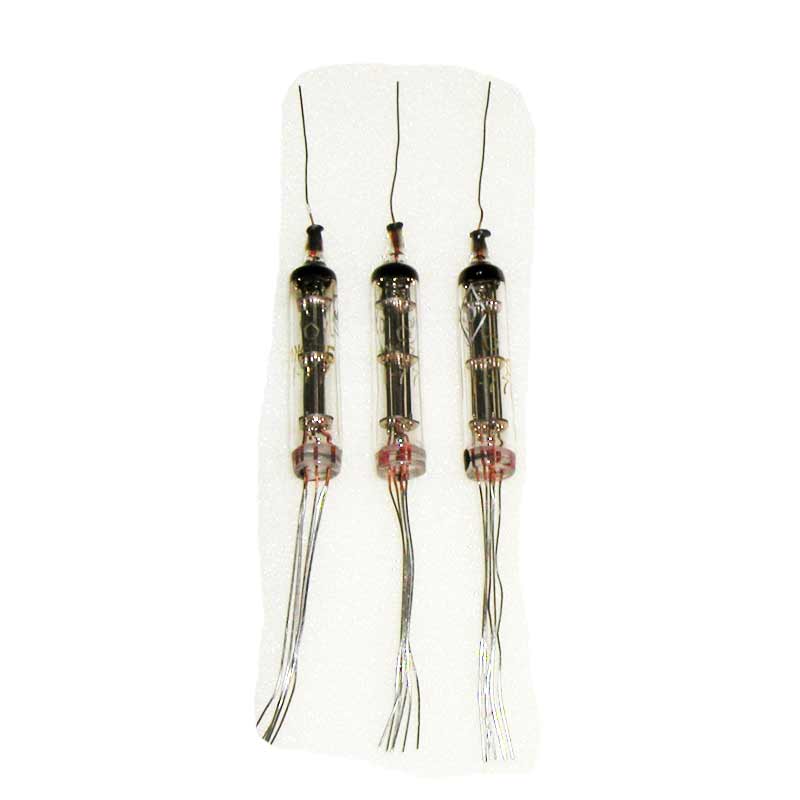

1Ж17Б



Пентод высокочастотный с короткой характеристикой


Обозначения:

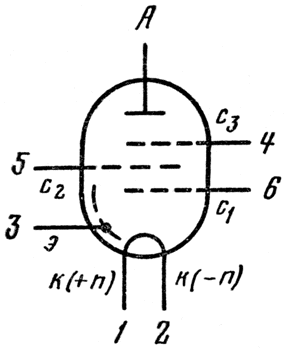

А — верхний вывод анода, с1 — сетка первая, с2 — сетка вторая, с3 — сетка третья, к(-п) — катод (минус нити накала), к(+п) — катод (плюс нити накала), э — экран.

Высокочастотный сверхминиатюрный пентод.
Предназначен для усиления напряжения высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса 1Ж17Б не более 4 г.

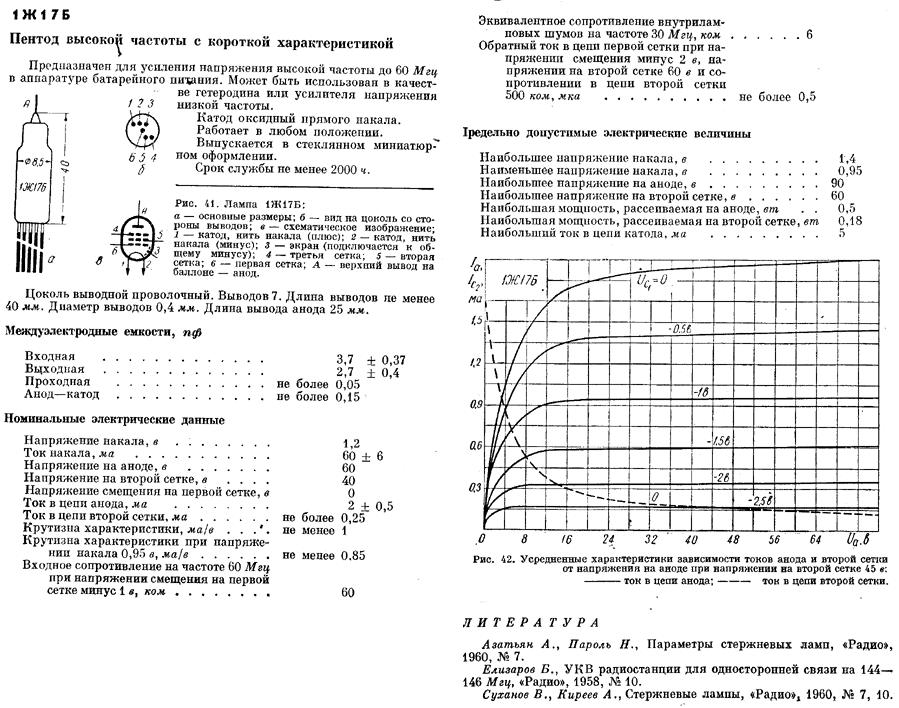

Основные технические характеристики 1Ж17Б:
Номинальные электрические данные:
• Напряжение накала, В …… 1,2 ±0,12
• Ток накала, мА …… 48 ±6
• Напряжение на аноде, В …… 60
• Напряжение на второй сетке, В …… 40
• Напряжение на первой сетке, В …… 0
• Ток в цепи анода, мА …… 2,15
• Ток в цепи второй сетки, мА …… не более 0,3
• Крутизна характеристики, мА/В …… 1,5
• Входное сопротивление, кОм ….. 80
• Эквивалентное сопротивление внутренних шумов, Ом ….. 7

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 90
• Наибольшее напряжение на второй сетке, В ……. 60
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 0,5
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 0,18
• Наибольший ток в цепи катода, мА …… 5
• Наибольшее сопротивление в цепи первой сетки, мОм …… 1
• Емкость входная, пФ ….. 3,25
• Емкость выходная, пФ ….. 2,4
• Емкость проходная, пФ ….. 0,01
