Импульсный модуляторный тиратрон ТГИ1-500/16 для работы в импульсных схемах.
Области применения: электрофизические установки, источники питания лазеров, медицинская аппаратура, радары.

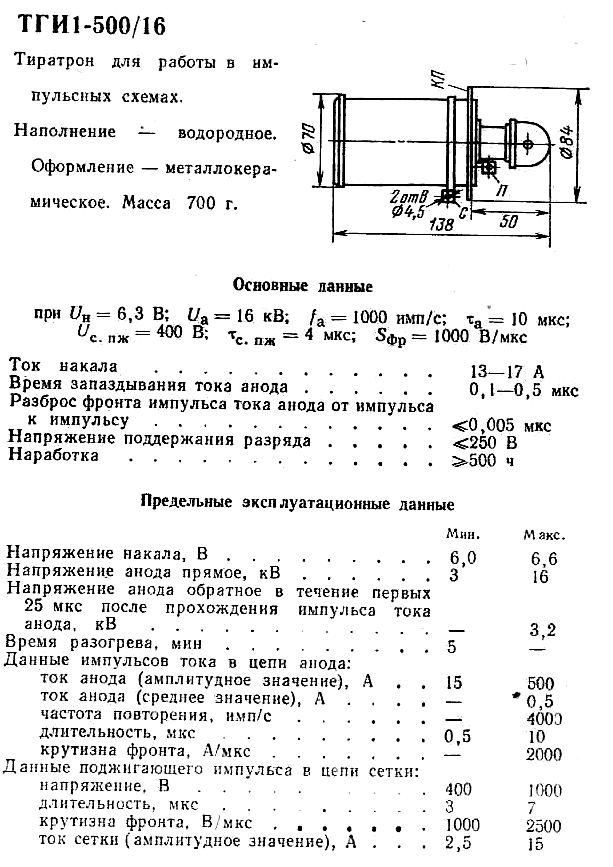

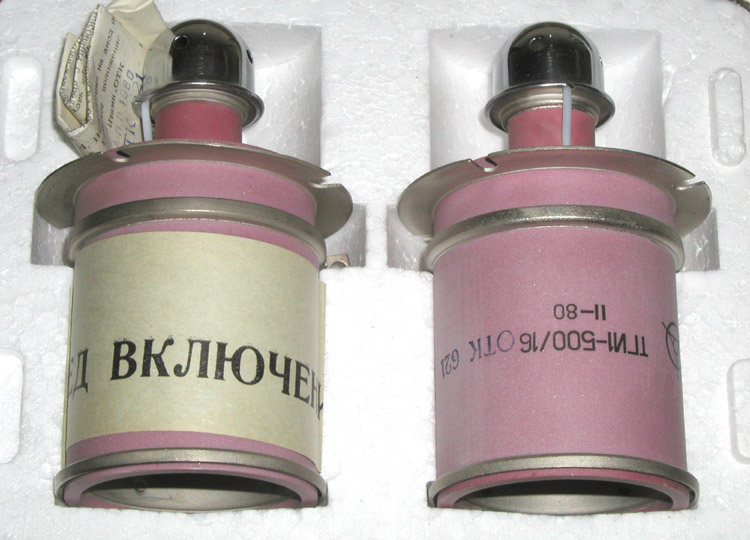

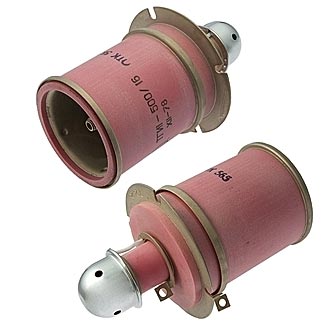

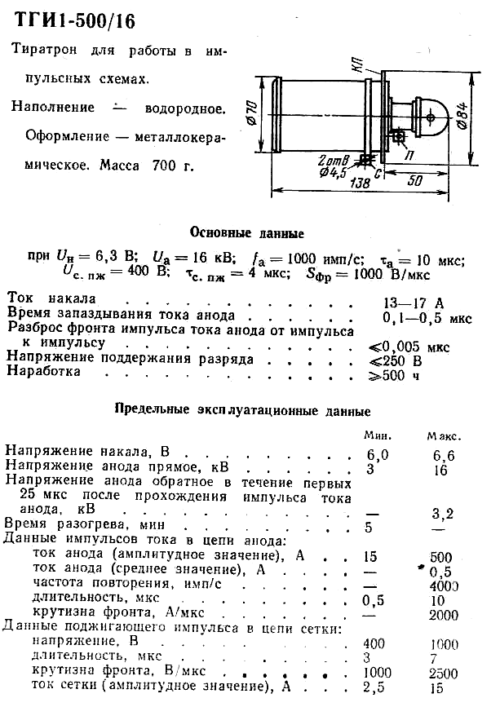

ТИРАТРОН ТГИ1-500/16
Импульсный модуляторный тиратрон ТГИ1-500/16 для работы в импульсных схемах.
Области применения: электрофизические установки, источники питания лазеров, медицинская аппаратура, радары.
Наполнение — водородное
Оформление — металлокерамическое
Масса — 700 г
Номинальные электрические характеристики ТГИ1-500/16:Ток накала …… 13-17 А
Ток анода (амплитуда импульса) …… не более 500 А
Ток анода (среднее значение) …… не более 0,5 А
Напряжение анода обратное …… не более 16 кВ
Напряжение накала …… 6,3 В
Периодическая нестабильность зажигания …… не более 0,005 мкс
Напряжение накала …… 6,3 В
Падение напряжения между анодом и катодом в импульсе …… не более 250 В
Долговечность …… не менее 500 ч
Предельные эксплуатационные параметры:
Напряжение накала …… 6,0-6,6 В
Напряжение анода прямое …… не более 16 кВ
Данные импульсов в цепи анода:
— ток анода (амплитудное значение) …… 15-500 А
— ток анода (среднее значение) …… не более 0,5 А
— частота следования …… не более 4000 имп/с
— длительность …… 0,5-10 мкс
— крутизна нарастания фронта …… не более 2000 А/мкс
Параметры поджигающего импульса сетки:
— амплитуда напряжения …… не менее 1000 В
— амплитуда тока …… не менее 2,5 А
— длительность импульса …… 3-7 мкс
— крутизна фронта импульса …… 1000-2500 мкс
