ТГИ1-400/16

3,100.00

Импульсный модуляторный тиратрон ТГИ1-400/16 предназначен для коммутации в схемах линейного модулятора.

Артикул: tgi1-400-16 Категория:

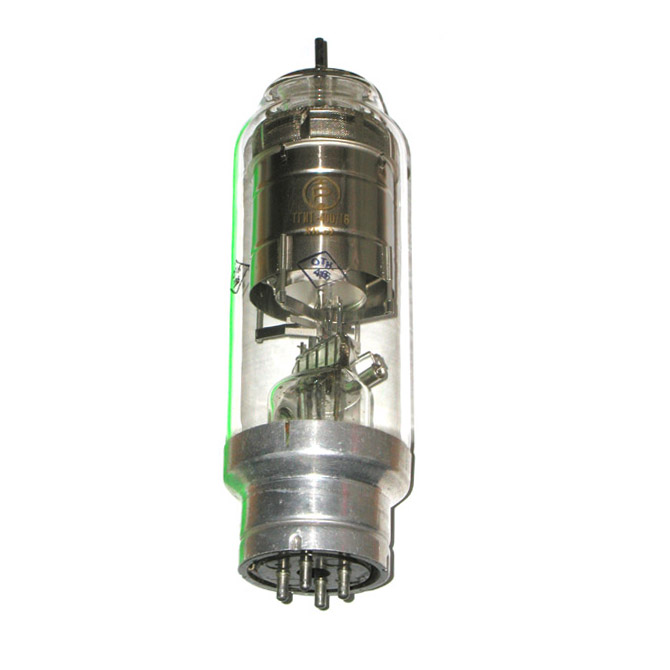

ТИРАТРОН ТГИ1-400/16
Импульсный модуляторный тиратрон ТГИ1-400/16 предназначен для коммутации в схемах линейного модулятора.
Выпускается в стеклянном оформлении.

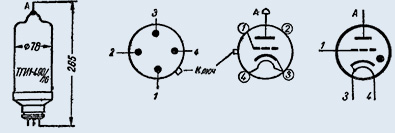

Цоколь специальный, штырьковый.
Баллон наполнен водородом.
Катод оксидный, косвенного накала
Время разогрева 6 мин.
Работает в любом положении.
Температура окружающей среды от -60 до +90° С.
Охлаждение естественное.
Срок службы — не менее 250 ч.
Вес — не более 500 г.Номинальные электрические данные ТГИ1-400/16:
Напряжение накала, В …… 6,3
Ток накала, А …… 11
Ток в цепи анода в импульсе, А …… 400
Выходная мощность в импульсе, кВт …… 3200
Среднее значение тока в цепи анода, мА …… 500
Средняя выходная мощность, кВт …… не более 4
Частота повторения импульсов, имп/сек …… 450
Длительность импульса, мксек …… 0,5-5
Периодическая нестабильность зажигания при напряжении на аноде 6 кВ, мксек …… не более 0,04
Падение напряжения на тиратроне в импульсе при импульсе тока 400А, В …… 170
Параметры поджигающего импульса сетки:
— амплитуда напряжения, В …… не менее 200
— амплитуда тока, А …… не менее 0,5
— длительность импульса при уровне напряжения 60 в, мксек …… 2-2,5
— крутизна фронта импульса, в/мксек …… 300-600
