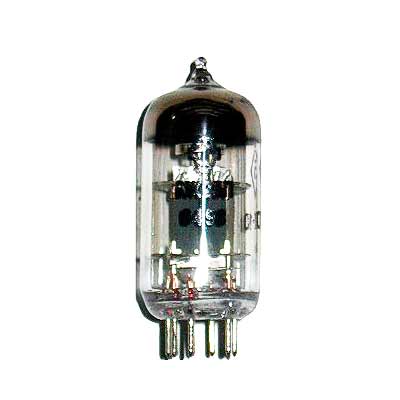

6Ж23П

85.00

высокочастотный пентод 6Ж23П с раздельными анодами

Назначение: широкополосное усиление напряжения высокой частоты.
Артикул: 6zh23p Категории: ,

6Ж23П

высокочастотный пентод с раздельными анодами
Назначение: широкополосное усиление напряжения.

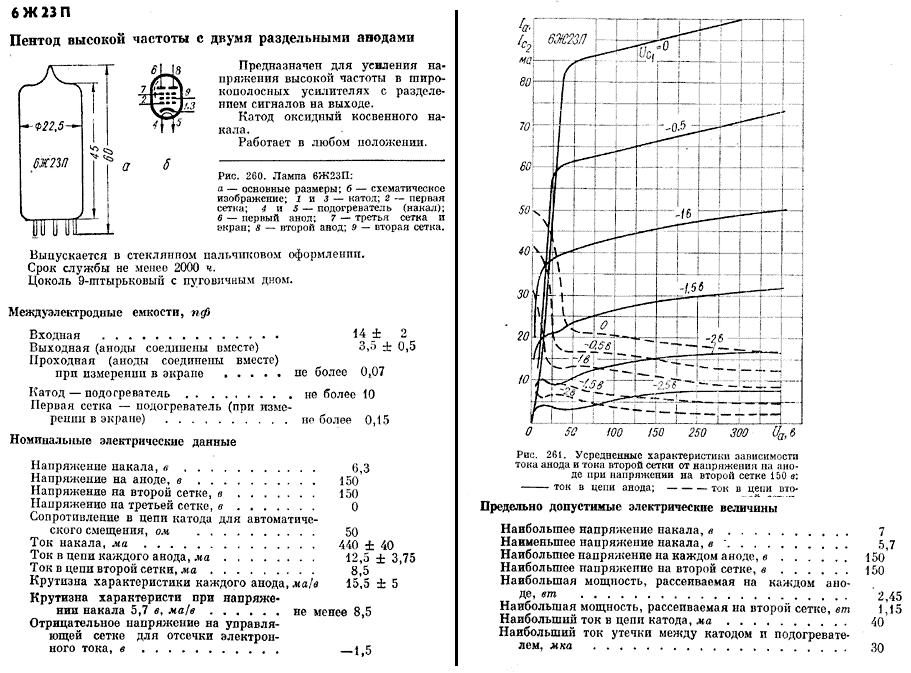

схема соединений электродов с внешними выводами лампы 6Ж23П.
1 — катод;
2 — сетка первая;
3 — катод;
4 — подогреватель;
5 — подогреватель;
6 — анод первый;
7 — сетка третья и экран;
8 — анод второй;
9 — сетка вторая.

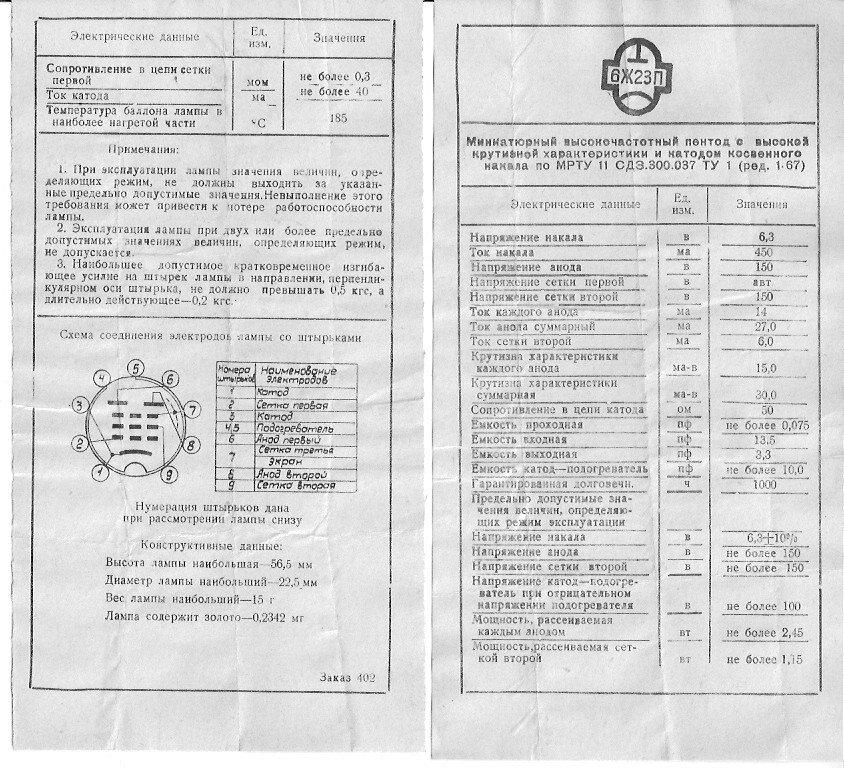

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 440 ± 40 мА
Напряжение анодов номинальное (постоянное) 150 В
Напряжение анодов предельное (постоянное) 150 В
Ток каждого анода 13 +6,5 -5,5 мА
Ток катода предельный 40 мА
Напряжение сетки второй номинальное (постоянное) 150 В
Напряжение сетки второй предельное (постоянное) 150 в
Ток сетки второй 8,5 мА
Напряжение сетки третьей (постоянное) 0 В
Мощность, рассеиваемая каждым анодом, предельная 2,45 Вт
Мощность, рассеиваемая сеткой второй, предельная 1,15 Вт
Напряжение между катодом и подогревателем предельное
(постоянное) (прим 1) 100 В
Крутизна характеристики каждого анода 15 ± 5 мА/В
Внутреннее сопротивление 36 кОм
Сопротивление в цепи катода для автоматического смещения 50 Ом
Емкость входная 13,5 ± 2 пФ
Емкость выходная (прим 2) 3 ± 0,45 пФ
Емкость проходная (прим 2) 0,075 пФ
Емкость катод — подогреватель 10 пФ
Емкость сетка первая — подогреватель 0,15 пФ
Оформление — стеклянное миниатюрное
Масса 17 г
Прим 1. При отрицательном потенциале подогревателя.
Прим 2. Аноды соединены параллельно.
