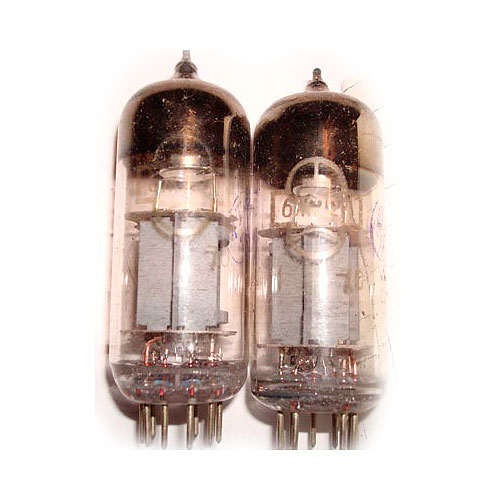

6Ж22П

75.00

Высокочастотный пентод 6Ж22П с короткой характеристикой, с катодной сеткой

Назначение: широкополосное усиление напряжения высокой частоты.
Артикул: 6zh22p Категории: ,

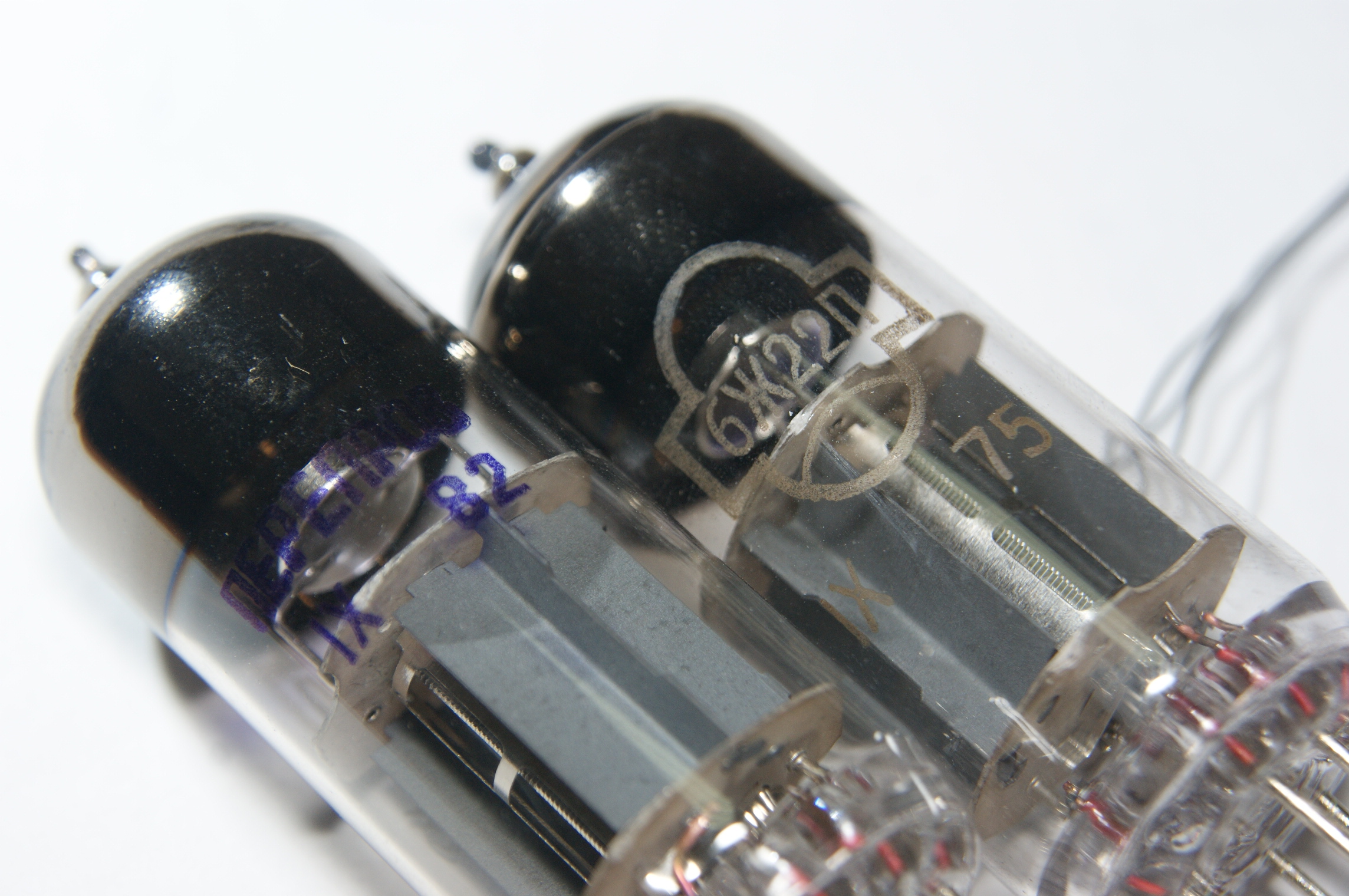

6Ж22П

высокочастотный пентод с короткой
характеристикой, с катодной сеткой
Назначение: широкополосное усиление напряжения высокой частоты.

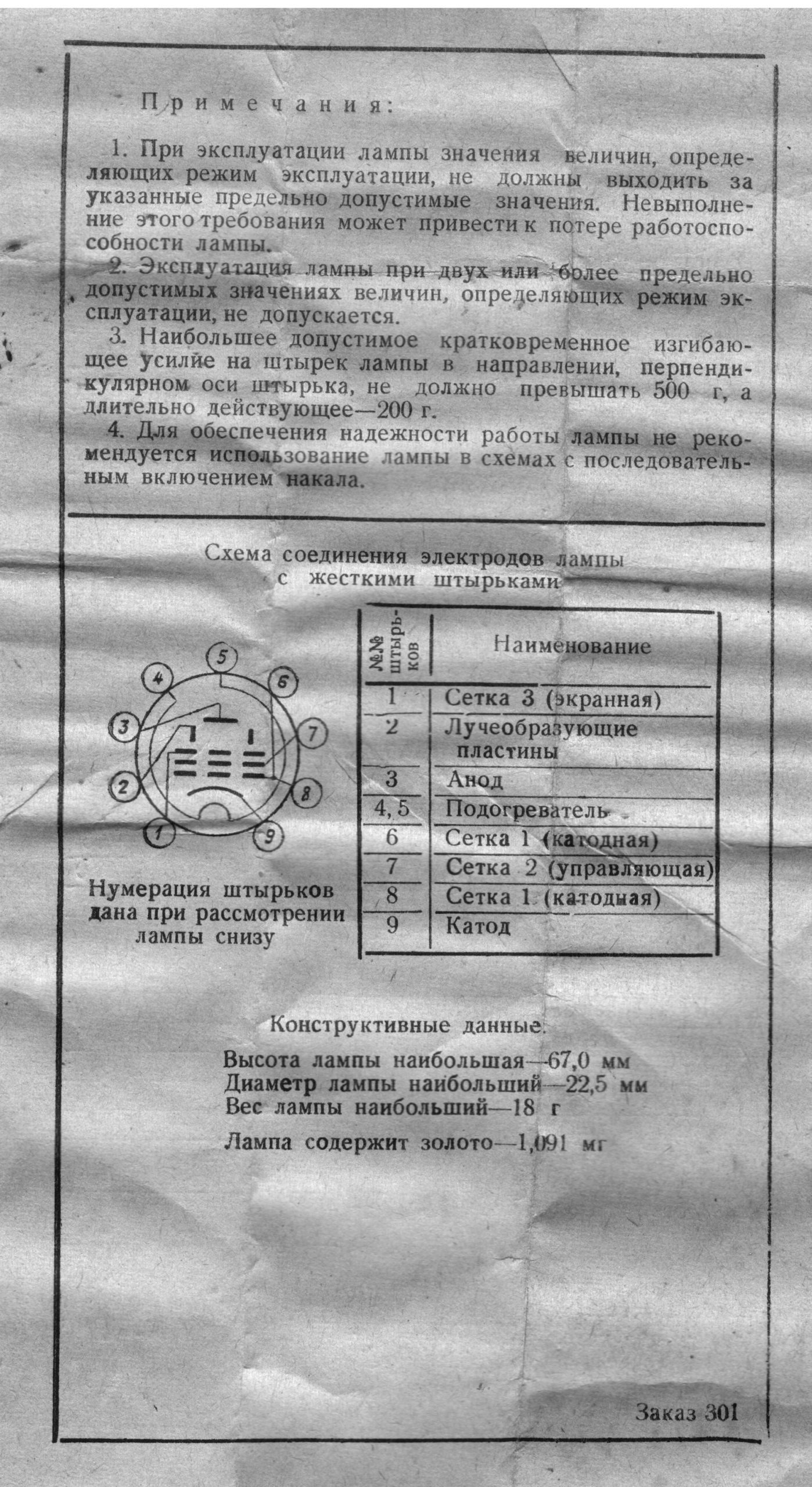

схема соединений электродов с внешними выводами лампы
6Ж22П.
1 — сетка третья (экранирующая);
2 — лучеобразующие пластины;
3 — анод;
4 — подогреватель;
5 — подогреватель:
6 — сетка первая (катодная);
7 — сетка вторая (управляющая);
8 — сетка первая (катодная);
9 — катод.

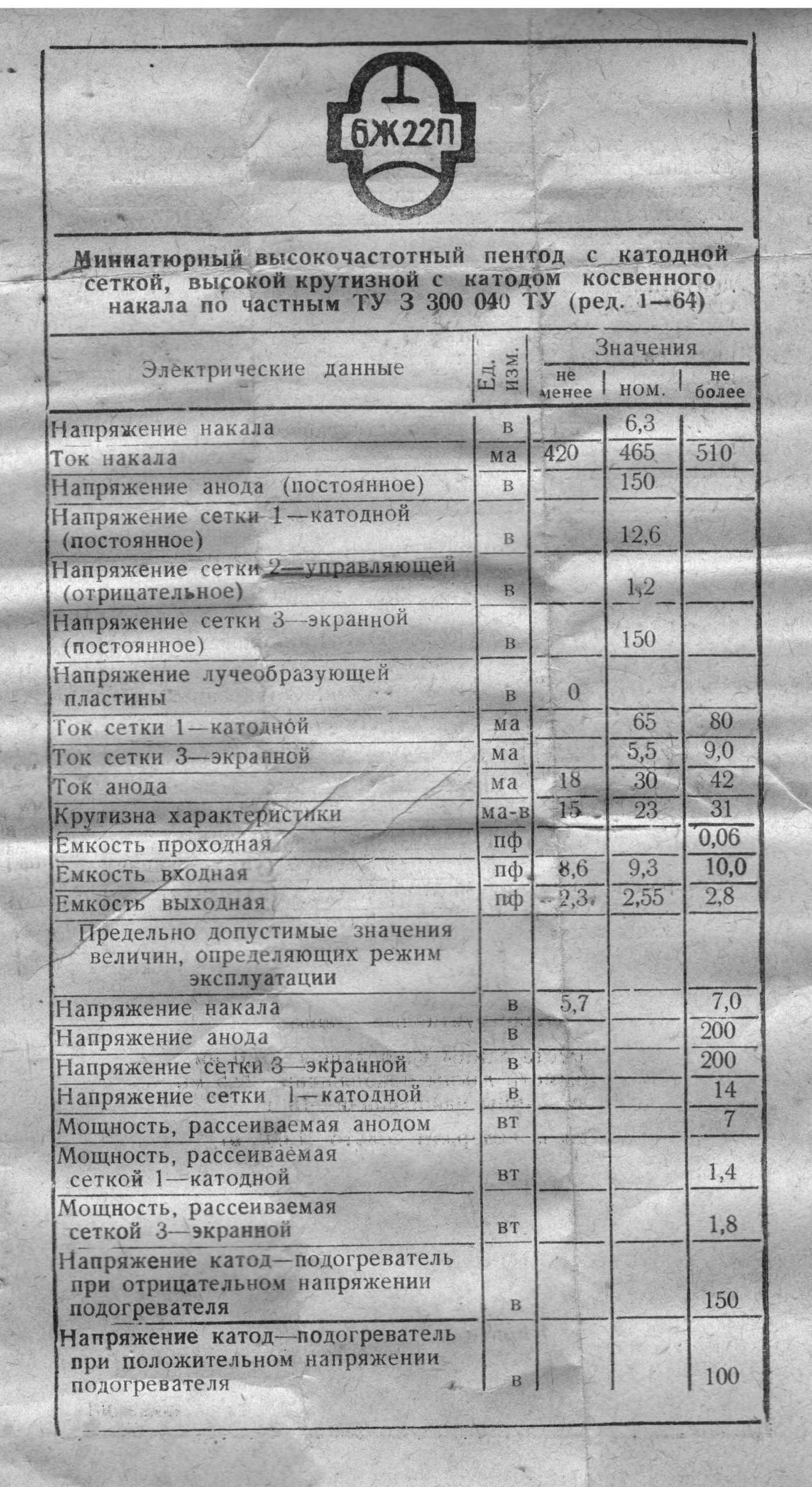

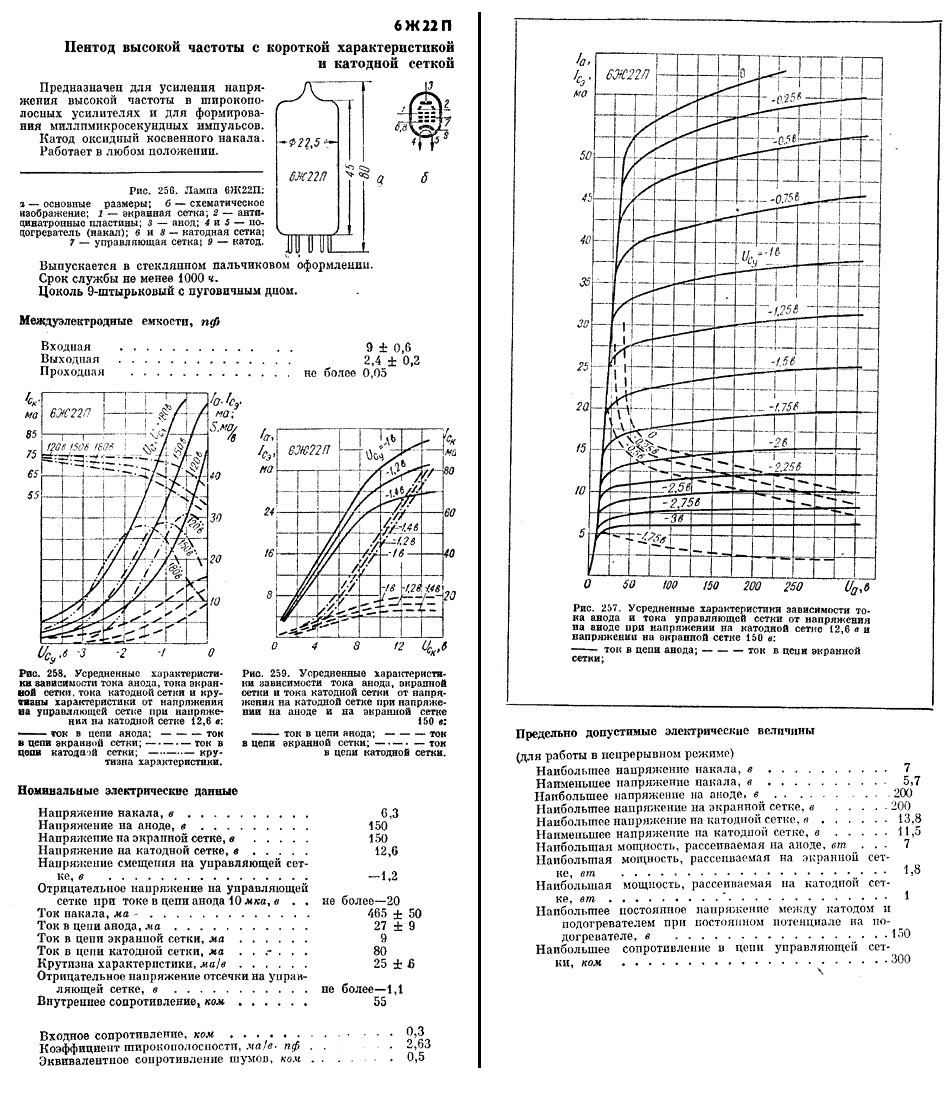

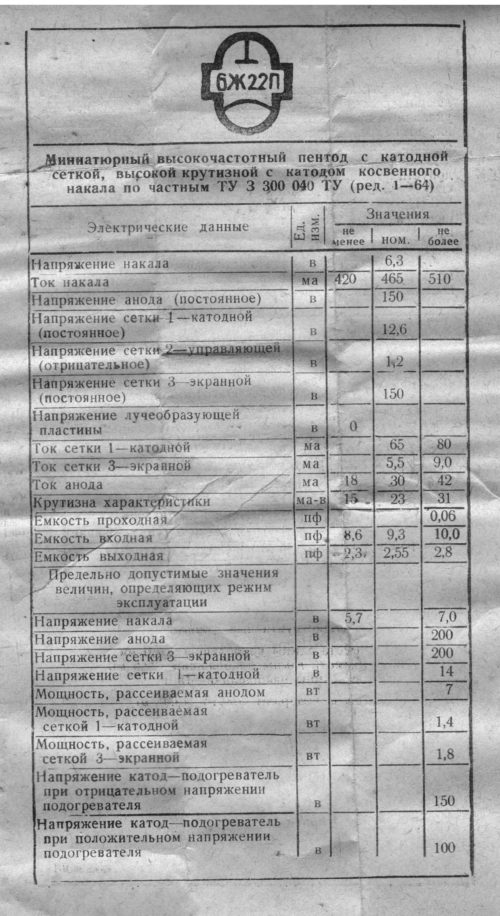

Основные данные
Напряжение накала 6,3 ± 0,6 В
Ток накала 465 ± 45 мА
Напряжение анода номинальное (постоянное) 150 В
Напряжение анода предельное (постоянное) (прим 1) 200 В
Ток анода 30 ± 12 мА
Напряжение катодной (первой) сетки номинальное (постоянное) 12,6 В
Напряжение катодной (первой) сетки наибольшее (постоянное) 14 В
Напряжение катодной (первой) сетки наименьшее (постоянное) 11,5 В
Ток катодной (первой) сетки 80 мА
Напряжение управляющей (второй) сетки (постоянное) Минус 1,2 В (не
более минус 20 В)
(прим 2)
Обратный ток управляющей (второй) сетки 0,5 мкА
Напряжение экранирующей (третьей) сетки номинальное
(постоянное)
150 В
Напряжение экранирующей (третьей) сетки предельное
(постоянное)
200 В
Ток экранирующей (третьей) сетки 9 мА
Мощность, рассеиваемая анодом, предельная 7 Вт
Мощность, рассеиваемая сеткой первой, предельная 1,4 Вт
Мощность, рассеиваемая сеткой третьей, предельная 1,8 Вт
Напряжение между катодом и подогревателем предельное
(постоянное):
при отрицательном потенциале подогревателя 150 В
при положительном потенциале подогревателя 100 В
Крутизна характеристики 23 ± 8 мА/В
Внутреннее сопротивление 55 кОм
Входное сопротивление на частоте 200 МГц 0,3 кОм
Сопротивление в цепи сетки второй предельное 0,15 МОм
Емкость входная 9,3 ± 0,7 пФ
Емкость выходная 2,55 ± 0,25 пФ
Емкость проходная 0,06 пФ
Оформление — стеклянное миниатюрное
Масса 20 г
Прим 1. Предельные эксплуатационные данные приведены для работы в
непрерывном режиме.
Прим 2. При токе анода 100 мкА.
