6Ж11П-Е

110.00

Высокочастотный пентод 6Ж11П-Е повышенной долговечности.

Предназначен для широкополосного усиления напряжения высокой частоты.
Артикул: 6zh11pe Категории: ,

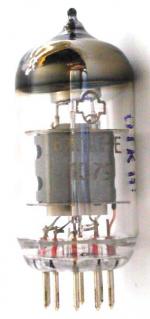

6Ж11П-Е

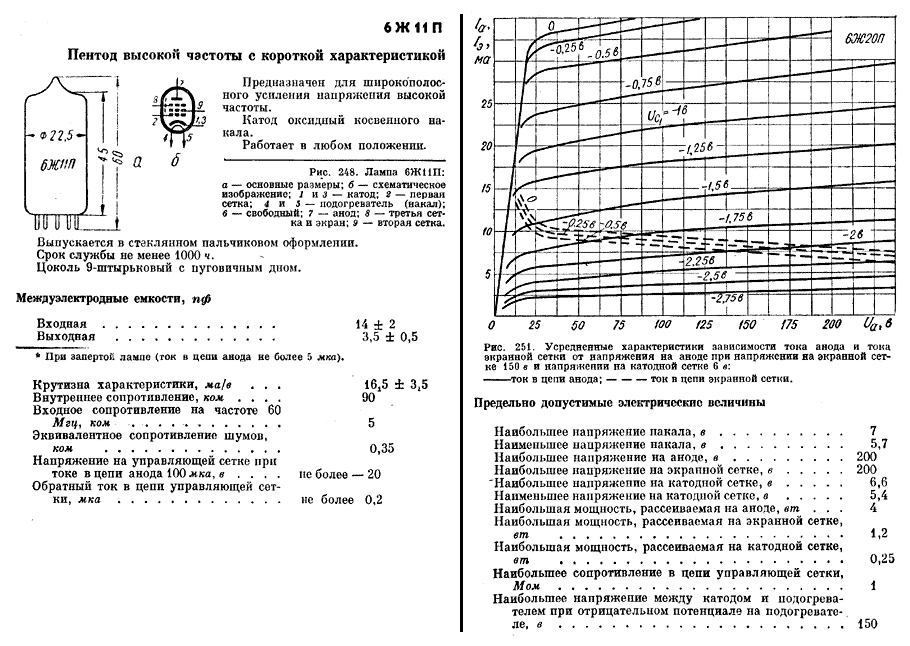

Пентод высокочастотный с короткой характеристикой


Схема соединения электродов лампы 6Ж11П-Е со штырьками: 1 и 3 — катод; 2 — первая сетка; 4 и 5 — подогреватели (накал); 6 — свободный; 7 — анод; 8 — третья сетка и экран; 9 — вторая сетка.

Высокочастотный пентод повышенной долговечности.
Предназначен для широкополосного усиления напряжения высокой частоты.
Долговечность не менее 5000 ч.
Масса не более 17 г.

Основные технические характеристики на 6Ж11П-Е:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 440 ± 40 мА
Напряжение анода номинальное (постоянное) …… 150 В
Напряжение анода предельное (постоянное) …… 150 В
Ток анода …… 25 ± 7,5 мА
Ток катода предельный 40 мА
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 150 В
Ток сетки второй …… 7,5 мА
Напряжение сетки третьей (постоянное) …… 0 В
Мощность, рассеиваемая анодом, предельная …… 4,9 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 1,15 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… 28 ± 7 мА/В
Внутреннее сопротивление …… 36 кОм
Входное сопротивление …… 1,5 кОм
Сопротивление в цепи катода для автоматического смещения …… 50 Ом
Сопротивление в цепи сетки первой предельное …… 0,3 МОм
Емкость входная …… 13,5 ± 2 пФ
Емкость выходная …… 3,45 ± 0,5 пФ
Емкость проходная …… не более 0,04 пФ
Емкость катод-подогреватель …… не более 10 пФ
Емкость сетка первая-подогреватель …… не более 0,15 пФ
Оформление …… стеклянное миниатюрное.
