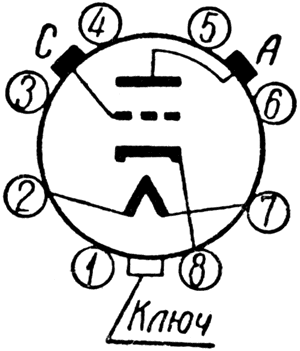

Схема соединения электродов лампы 6С8С со штырьками: 1 - не подключен, 2 - подогреватель, 3 - не подключен, 4 - не подключен, 5 - не подключен, 6 - не подключен, 7 - подогреватель, 8 - катод, А - верхний вывод анода, С - верхний вывод сетки.

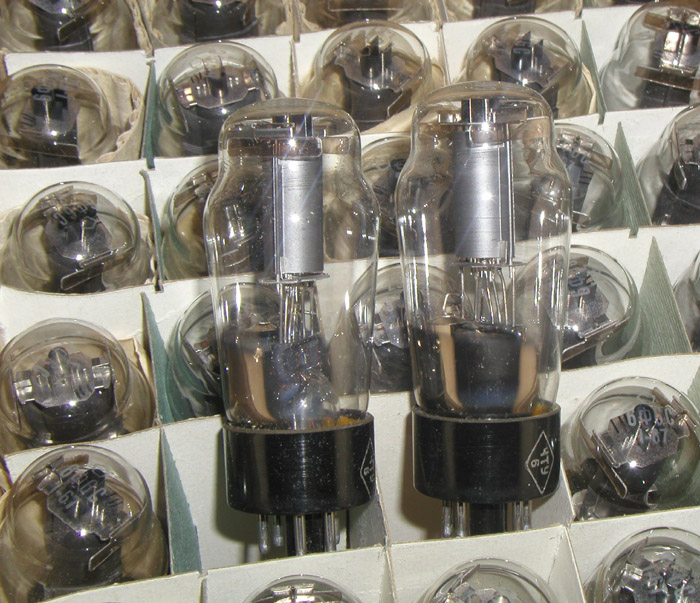

Импульсный триод 6С8С предназначен для генерирования колебаний высокой частоты в импульсном режиме. Лампа имеет причудливую форму: имеет 2 колпачка на баллоне — один из них является анодом, второй — сеткой триода

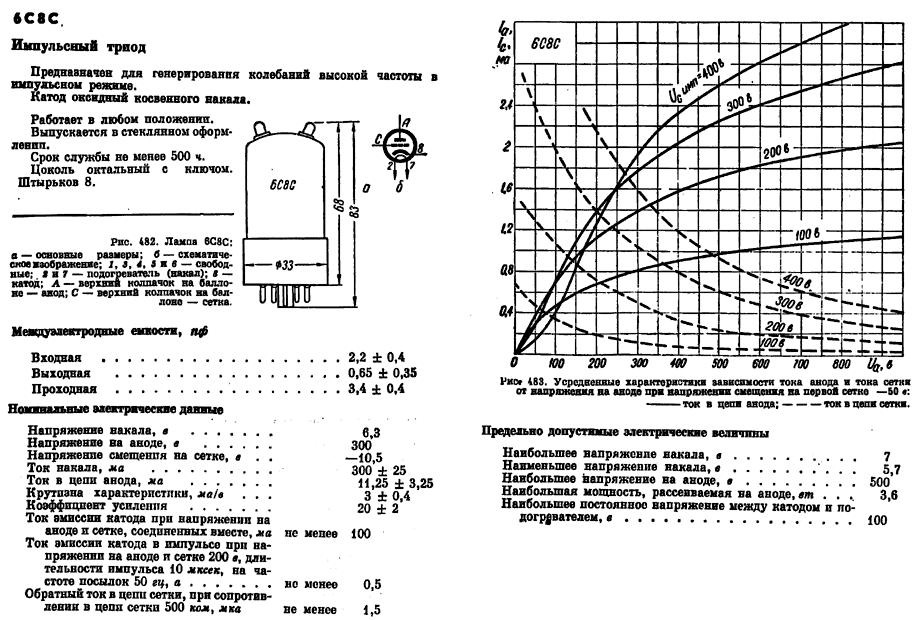

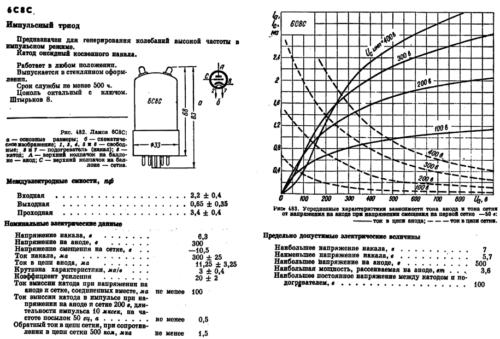

скачать тех. документацию в формате PDF 6S8S.pdf
