Триод 6С7Б-В c высоким коэффициентом усиления предназначен для усиления напряжения низкой частоты.
Триод 6С7Б-в
Триод 6С7Б-В c высоким коэффициентом усиления предназначен для усиления напряжения низкой частоты.
а — анод, с — сетка, к — катод, п — подогреватель катода.
Выводы 6С7Б-В:
| 1 | анод |
| 2 | накал |
| 3 | накал |
| 4 | сетка |
| 5 | катод |

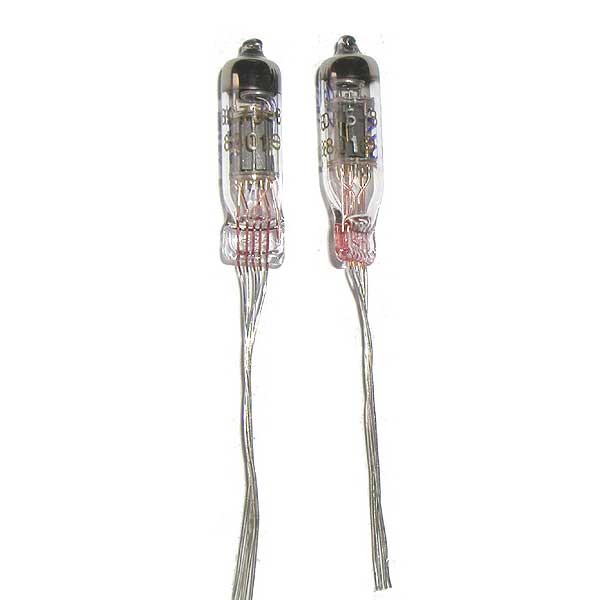

Лампа 6С7Б-В выполнена в стеклянном сверхминиатюрном корпусе с плоской ножкой и 5-ю гибкими выводами и работает в любом положении. Катод оксидный косвенного накала.
Отсчет выводов лампы 6С7Б-В ведется от метки-ключа либо в направлении индикаторной стрелки.
Длина выводов не менее 40мм, диаметр выводов 0,5мм.
Не допускается изгиб и пайка выводов ближе 3мм от корпуса во избежание образования сколов стекла на баллоне.

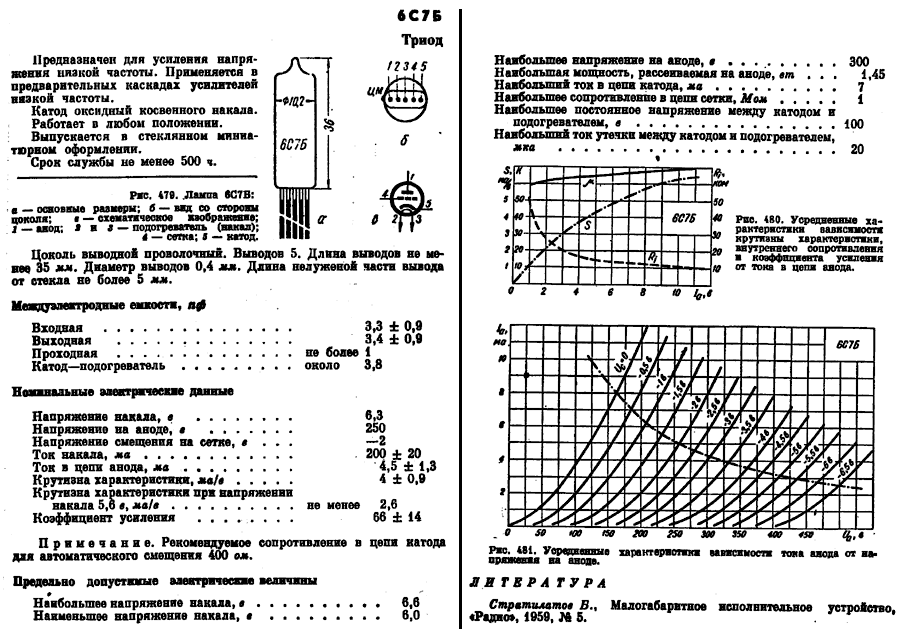

Параметры лампы 6С7Б-В:
(номинальный режим)
| Напряжение накала | 6,3В |
| Напряжение анода | 250В |
| Напряжение смещения на сетке | -2В |
| Рекомендуемое сопротивление в цепи катода для автоматического смещения | 400 ом |
| Ток накала | 200±20мА |
| Ток анода | 4,5±1,3мА |
| Крутизна характеристики | 4,2±0,9мА/В |
| То же при Uн=5,6В | >2,8мА/В |
| Коэффициент усиления | 70±15 |
| Ток утечки катод-подогреватель | <20мкА |
| Обратный ток сетки | <0,2мкА |
| Сопротивление изоляции сетки (при Ua=0В, Uс=-300В, Uн=0В) | >200Мом |
| Сопротивление изоляции сетки (при Uа=-300В, Uа=0В, Uн=0В) | >100Мом |
| Входная ёмкость | 3,3±0,9пФ |
| Выходная ёмкость | 3,4±0,9пФ |
| Проходная ёмкость | <1,0пФ |
| Ёмкость катод-подогреватель |
<7пФ
(тип. 3,8пФ)
|
| Наработка на отказ | >2000ч |
| Вес | <2,5г |
Предельные параметры лампы 6С7Б-В:
| Напряжение накала | 5,7..6,9В |
| Напряжение анода | 300В |
| Напряжение анода запертой лампы | 350В |
| Напряжение сетки отрицательное | -50В |
| Максимальная мощность на аноде | 1,45Вт |
| Наибольшее напряжение между катодом и подогревателем | ±150В |
|
Максимальный ток катода
|
7мА
|
| Максимальное сопротивление в цепи сетки | 1Мом |
| Максимальная температура баллона | +170°C |
