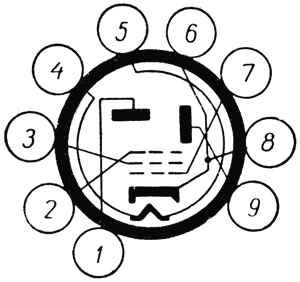

Схема соединений электродов лампы 6В1П-В со штырьками: 1 — анод, 2 — третья сетка и экран; 8 — вторая сетка; 4 и 5 — подогреватель (накал); 6 и 8 — катод; 7 — первая сетка; 9 — динод.

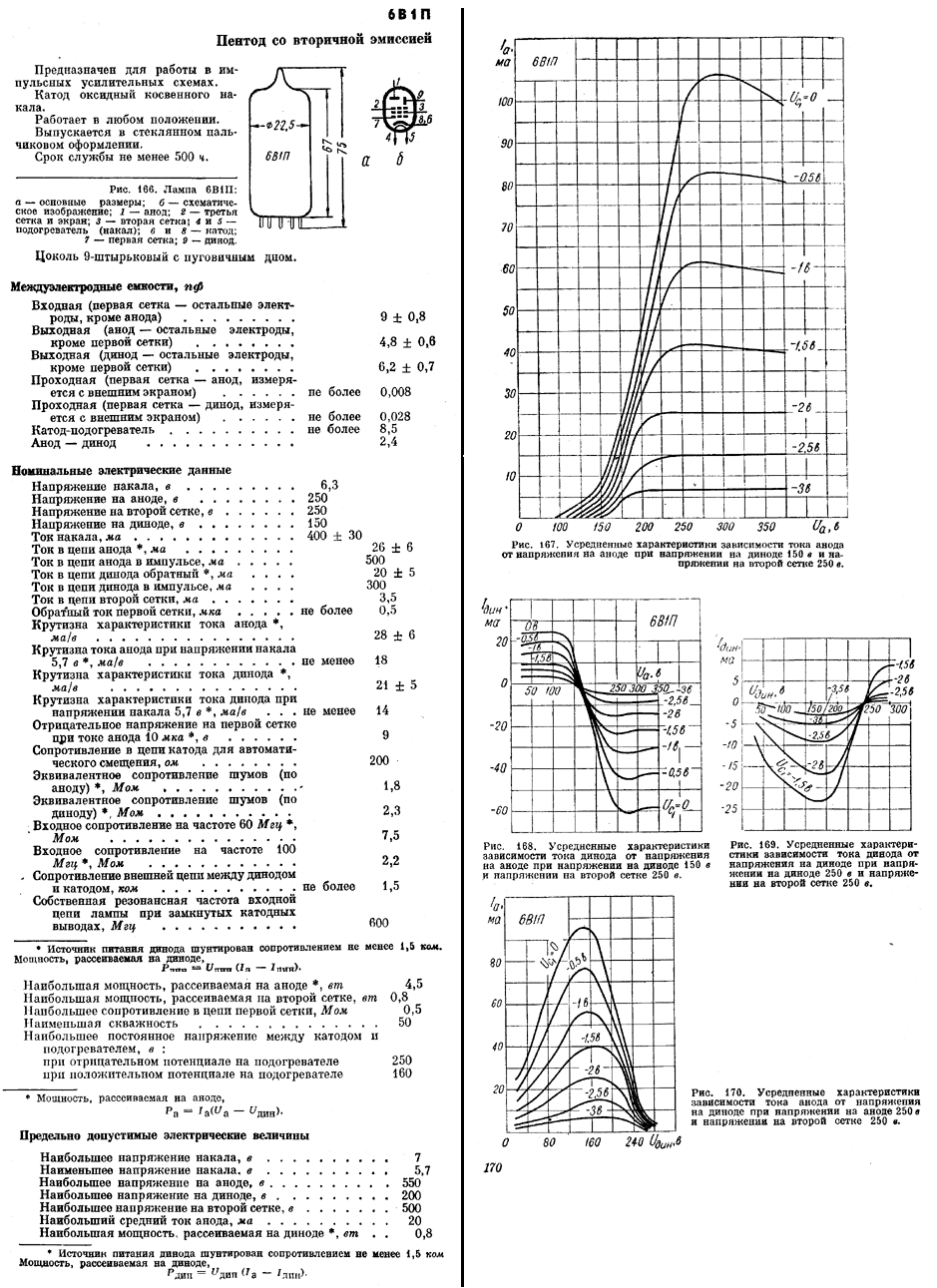

Общие данные

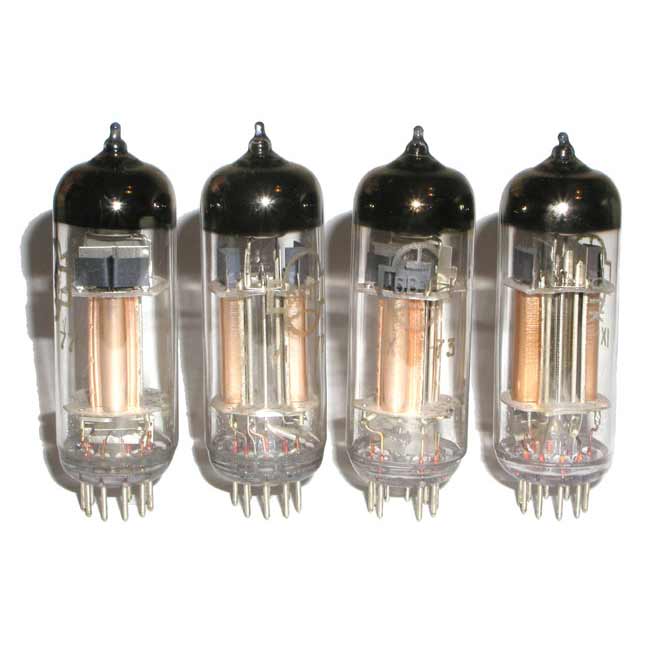

Пентод 6В1П предназначен для работы в импульсных усилительных схемах,

Катод оксидный косвенного накала.

Работает в любом положении.

Выпускается в стеклянном пальчиковом оформлении.

Срок службы не менее 500 час.

Цоколь 9-штырькрвый с пуговичным дном.

Междуэлектродные емкости, пф

Входная (первая сетка — остальные электроды, кроме анода) ……. 9 ± 0,8

Выходная (анод — остальные электроды, кроме первой сетки) ……. 4,8±0,6

Выходная (диод — остальные электроды, кроме, первой сетки) …… 6,2 ±0,7

Проходная, (первая сетка — анод, измеряется с внешним экраном) ….. не более 0,008

Проходная (первая сетка—динод, измеряется свнешним экраном) …… не более 0,028

Катод-подогреватель …….. не более 8,5

Анод—динод ………….. 2,4

Номинальные электрические данные

Напряжение накала, в ………… 6,3

Напряжение на аноде, в ………. 250

Напряжение на второй сетке, в …….. 250

Напряжение на диноде, в ………. 150

Ток накала, ма …………. 400 ± 30

Ток в цепи анода*, ма ………. 26 ± 6

Ток в цепи анода в импульсе, ма ……. 500

Ток в цепи динода обратный*, ма ……. 20 ± 5

Ток в цепи динода в импульсе, ма ……. 300

Ток в цепи второй сетки, ма …… 3,5

Обратный ток первой сетки, мка …… не более 0,5

Крутизна характеристики тока анода* ма/в . . . 28 ± 6

Крутизна тока анода при напряжении накала 5,7 в*, ма/в ………. не менее 18

Крутизна характеристики тока динода*, ма/в …. 21 ± 5

Крутизна характеристики тока динода при напряжении накала 5,7 в*, ма/в …. не менее 14

Отрицательное напряжение на первой сетке при токе анода 10 мка*, в …… 9

Сопротивление в цепи катода для автоматиче ского смещения, ом ….. 200

Эквивалентное сопротивление шумов (по аноду)*, Мом ……… 1,8

Эквивалентное сопротивление шумов (по диноду)*, Мом………..2,3

Входное сопротивление на частоте 60 Мгц*, Мом ………. 7,5

Входное сопротивление на частоте 100 Мгц*, Мом ………. 2,2

Сопротивление внешней цепи между динодом и катодом, ком ….. не более 1,5

Собственная резонансная частота входной цепи лампы при замкнутых катодных выводах, Мгц ….. 600

Предельно допустимые электрические величины

Наибольшее напряжение накала, в …. 7

Наименьшее напряжение накала, в …….. 5,7

Наибольшее напряжение на аноде, в ….. 550

Наибольшее напряжение на диноде, в …… 200

Наибольшее напряжение на второй сетке, в ….. 500

Наибольший средний ток анода, ма …….. 20

Наибольшая мощность, рассеиваемая на диноде*, вт …. 0,8

Наибольшая мощность, рассеиваемая на аноде**, вт …. 4,5

Наибольшая мощность, рассеиваемая на второй сетке, вт … 0,8

Наибольшее сопротивление в цепи первой сетки, Мом …… 0,5

Наименьшая скважность ….. 50

Наибольшее постоянное напряжение между катодом и подогревателем, в:

при отрицательном потенциале на подогревателе …. 250

при положительном потенциале на подогревателе …. 160
