6С34А (-в)



Триод

 Обозначения:а — анод, с — сетка, к — катод, п — подогреватель катода.

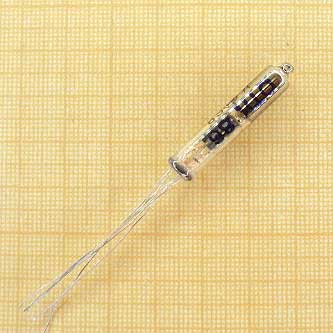

Сверхминиатюрный стеклянный триод повышенной надежности и механической прочности.
Предназначен для усиления напряжения низкой частоты и генерирования колебаний высокой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном миниатюрном оформлении.
Долговечность не менее 2000 ч.
Масса не более 2,5 г.

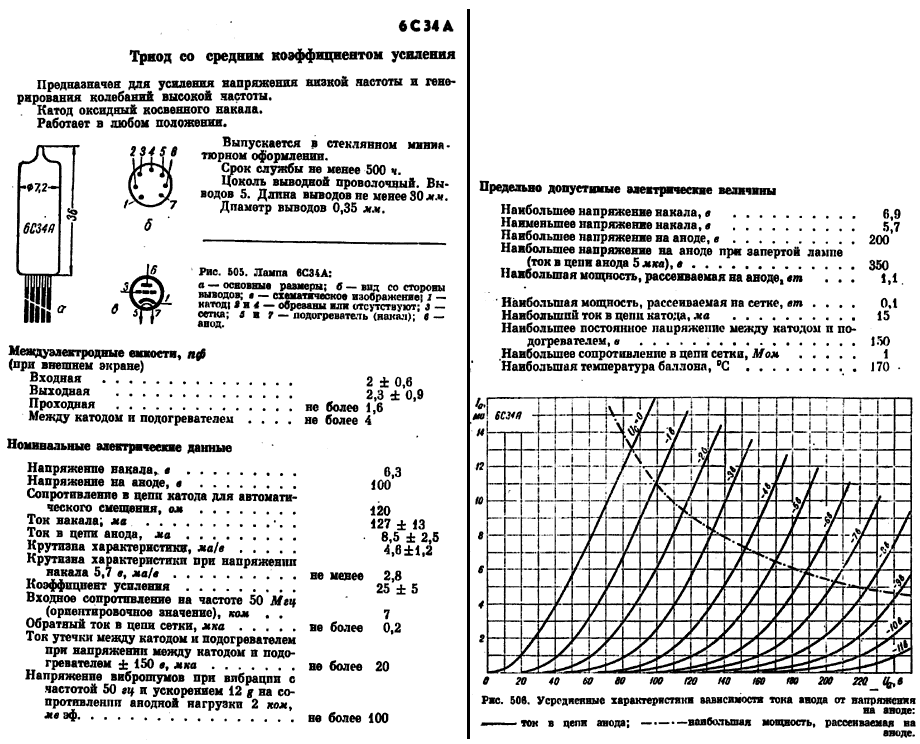

Основные технические характеристики 6С34А-В:
Номинальные электрические данные:
Напряжение накала, В …… 6,3 ±0,6
Ток накала, мА …… 127 ±13
Ток в цепи анода, мА …… 8,5
Напряжение на аноде, В …… 100
Крутизна характеристики, мА/В …… 4,6 ±1,2
Сопротивление в цепи катода для автоматического смещения …… 120 Ом
Ток сетки обратный, мкА …… не более 0,2

Предельно допустимые электрические величины:
Наибольшее напряжение на аноде, В ……. 200
Наибольшее напряжение на аноде при запертой лампе, В ……. 350
Напряжение в цепм сетки минимальное, В …… -50
Наибольший ток в цепи катода, мА …… 15
Наибольшая мощность, рассеиваемая на аноде, Вт …… 1,1
