6С31Б
230.00₽
Сверхминиатюрный триод 6С31Б предназначен для усиления напряжения низкой частоты.
6С31Б
Триод
Сверхминиатюрный триод 6С31Б предназначен для усиления напряжения низкой частоты.

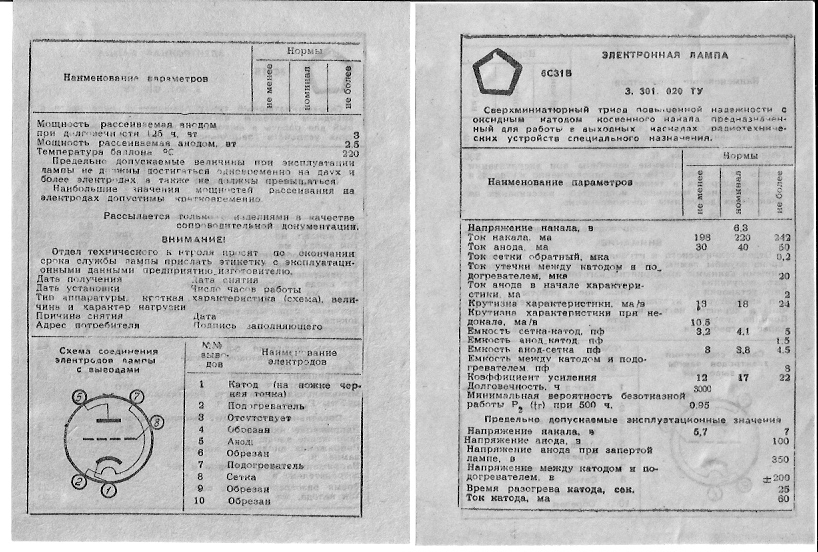

Выводы 6С31Б(-Р):
| 1 | катод |
| 2 | подогреватель(накал) |
| 5 | анод |
| 7 | подогреватель(накал) |
| 8 | сетка |
|
3,4,6,
9,10
|
отсутствуют(обрезаны) |
Ключом лампы 6С31Б(-Р) является индикаторная метка либо индикаторная стрелка. Неиспользуемые выводы обрезаны или отсутствуют (при этом часть неиспользуемых выводов может быть обрезана, а другая часть полностью отсутствовать на ножке лампы).
Длина выводов около 45мм, диаметр выводов 0,4мм.
Не допускается изгиб и пайка выводов ближе 5мм от корпуса во избежание образования сколов стекла на баллоне.

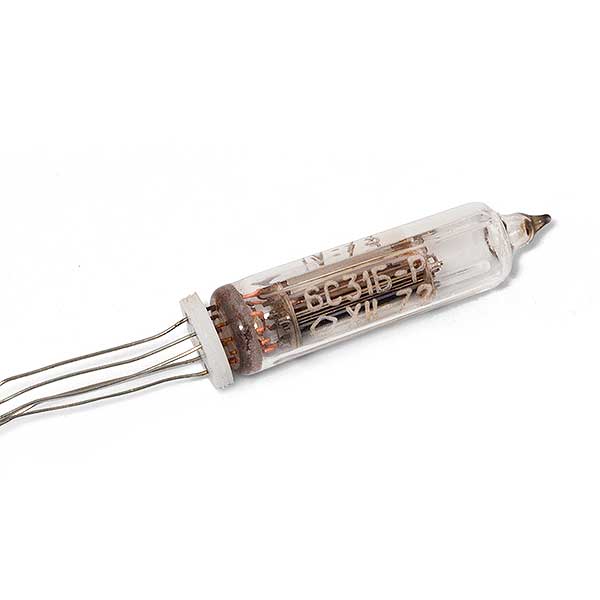

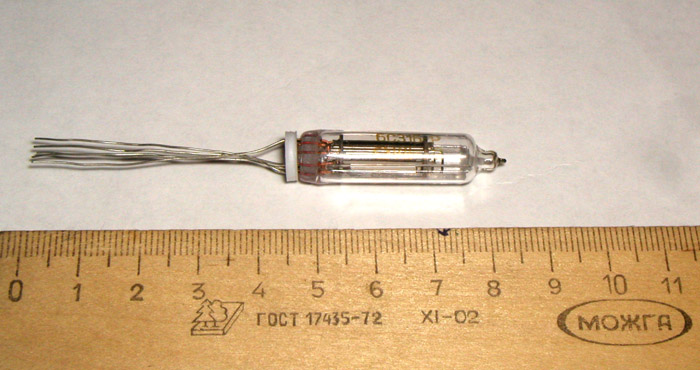

Лампа 6С31Б (-Р) выполнена в стеклянном сверхминиатюрном корпусе с гибкими выводами и работает в любом положении. Катод оксидный косвенного накала.

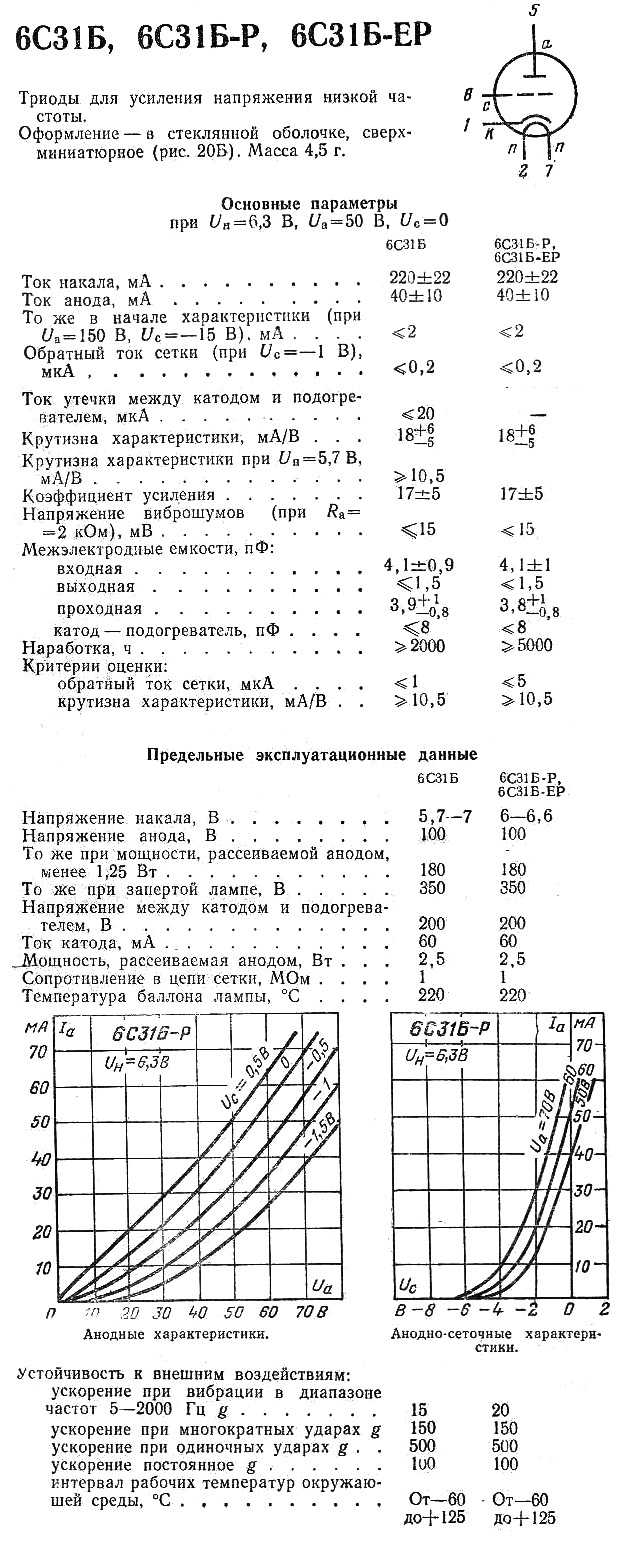

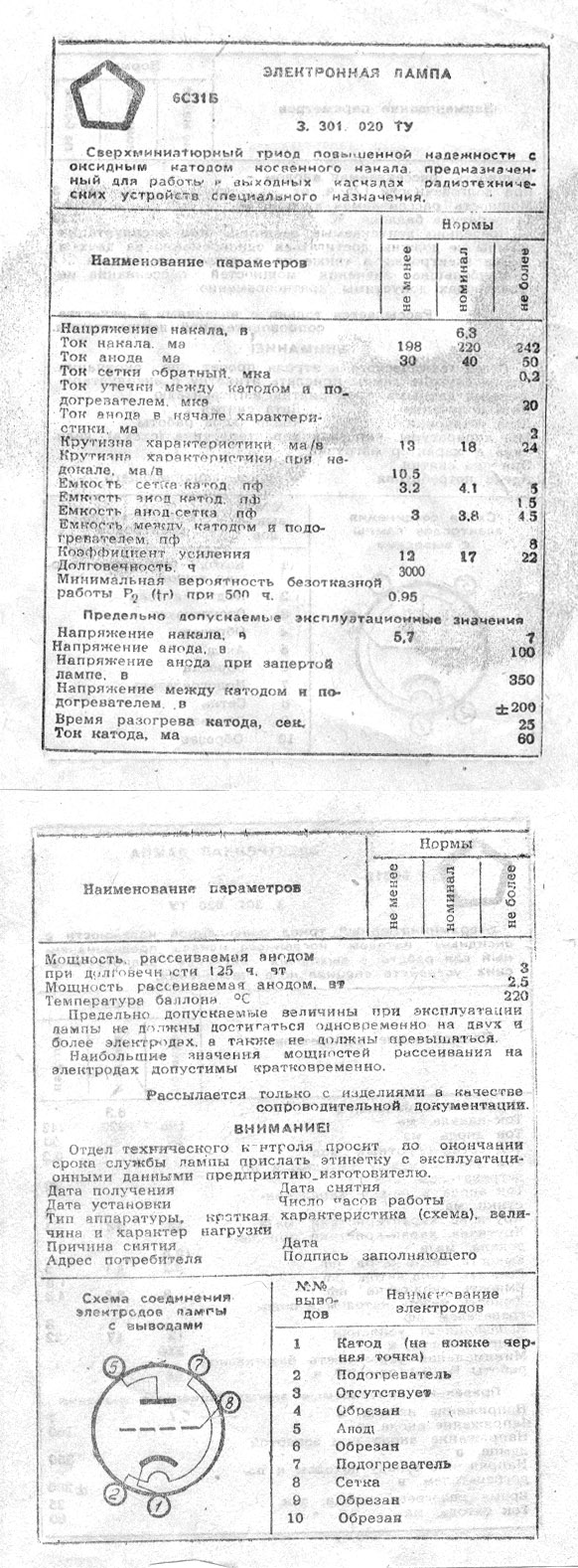

Параметры лампы 6С31Б:
(номинальный режим)
| Напряжение накала | 6,3В |
| Напряжение анода | 50В |
| Постоянное напряжение на сетке | 0В |
| Ток накала |
220±22мА
|
| Ток анода | 50±10мА |
| Крутизна характеристики | 18(-5/+6)мА/В |
| То же при Uн=5,7В | >10,5мА/В |
| Коэффициент усиления | 17±5 |
| Ток утечки катод-подогреватель | <20мкА |
| Обратный ток сетки | <0,2мкА |
| Напряжение виброшумов (при Ra=2Ком, f=50Hz, Уск.=2G) | <15мВ(эфф.) |
| Входная ёмкость | 4,7±1,0пФ |
| Выходная ёмкость |
<1,8пФ
|
| Проходная ёмкость |
3,8±1,0пФ
|
| Ёмкость катод-подогреватель | <8пФ |
| Наработка на отказ | >5000ч |
| Вес | <4,5г |
Предельные параметры лампы 6С31Б-Р:
| Напряжение накала | 5,7..7,0В |
| Напряжение анода | 100В |
| То же при мощности, рассеиваемой анодом <1,25Вт | 180В |
|
Напряжение анода запертой лампы
|
350В
|
| Максимальная мощность на аноде | 2,5Вт |
| То же при наработке 125ч | 3,0Вт |
| Наибольшее напряжение между катодом и подогревателем | ±200В |
|
Максимальный ток катода
|
60мА
|
| Максимальное сопротивление в цепи сетки | 1Мом |
| Максимальная температура баллона | +220°С |
| Диапазон температур среды | -60..+125°C |
