Триод 6С1П Предназначен для усиления, детектирования и генерирования частот в диапазоне КВ и УКВ. Может быть использован для усиления напряжения низкой частоты.

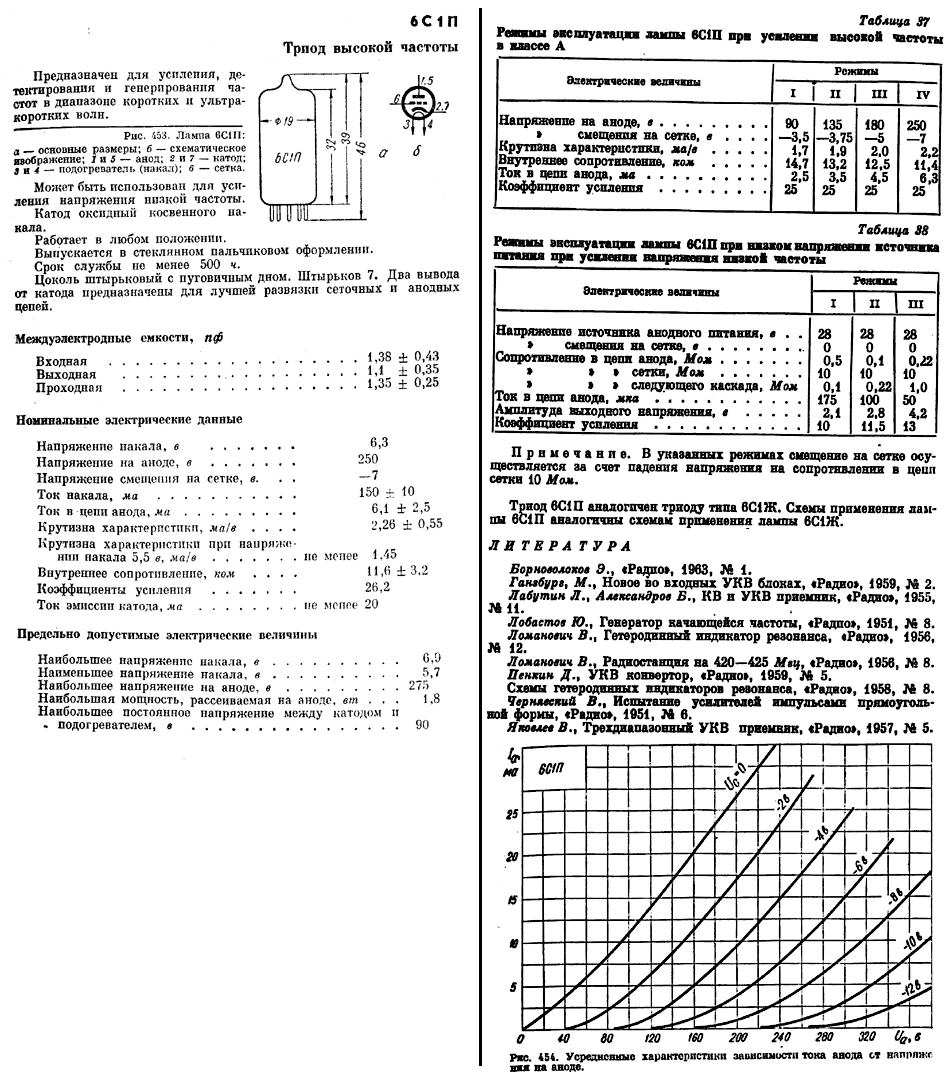

6С1П — Триод
Триод 6С1П предназначен для усиления, детектирования и генерирования частот в диапазоне КВ и УКВ. Может быть использован для усиления напряжения низкой частоты. Зарубежный аналог 9002.
-
Катод оксидный косвенного накала.
-
Работает в любом положении.
-

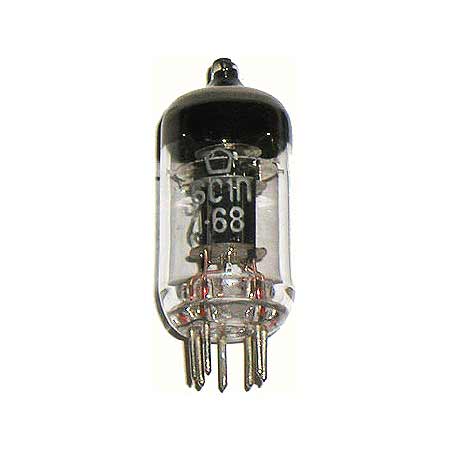

Выпускается в стеклянном пальчиковом оформлении.
-
Срок службы не менее 500 час.
-
Цоколь штырьковый с пуговичным дном. Штырьков 7. Два вывода от катода предназначены для лучшей развязки сеточных и анодных цепей.
-
Междуэлектродные емкости, пФ: Входная 1,38 +/-0,43. Выходная 1,1 +/-0,35. Проходная 1,35 +/-0,25.
-
Номинальные электрические данные:
|
Параметр
|
Значение
|
Допуск +/-
|
| Напряжение накала, В |
6,3
|
|
| Напряжение на аноде, В |
250
|
|
| Напряжение смещения на сетке, В |
— 7
|
|
| Ток в цепи накала, мА |
150
|
10
|
| Ток в цепи анода, мА |
6,1
|
2,5
|
| Крутизна характеристики, мА/В |
2,26
|
0,55
|
| Крутизна характеристики при напряжении накала 5,5 В, мА/В |
не менее 1,45
|
|
| Внутреннее сопротивление, кОм |
11,6
|
3,2
|
| Коэффициент усиления |
26,2
|
|
| Ток эмиссии катода, мА |
не менее 20
|
-
Триод 6С1П аналогичен триоду 6С1Ж (жолудь).
-
Схемы применения лампы 6С1П аналогичны применению лампы 6С1Ж.
