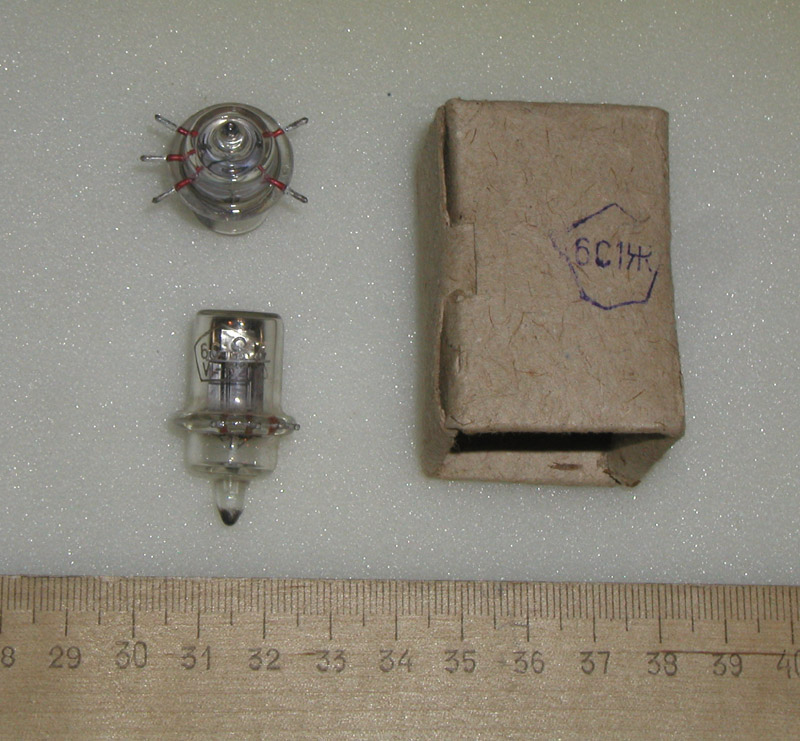

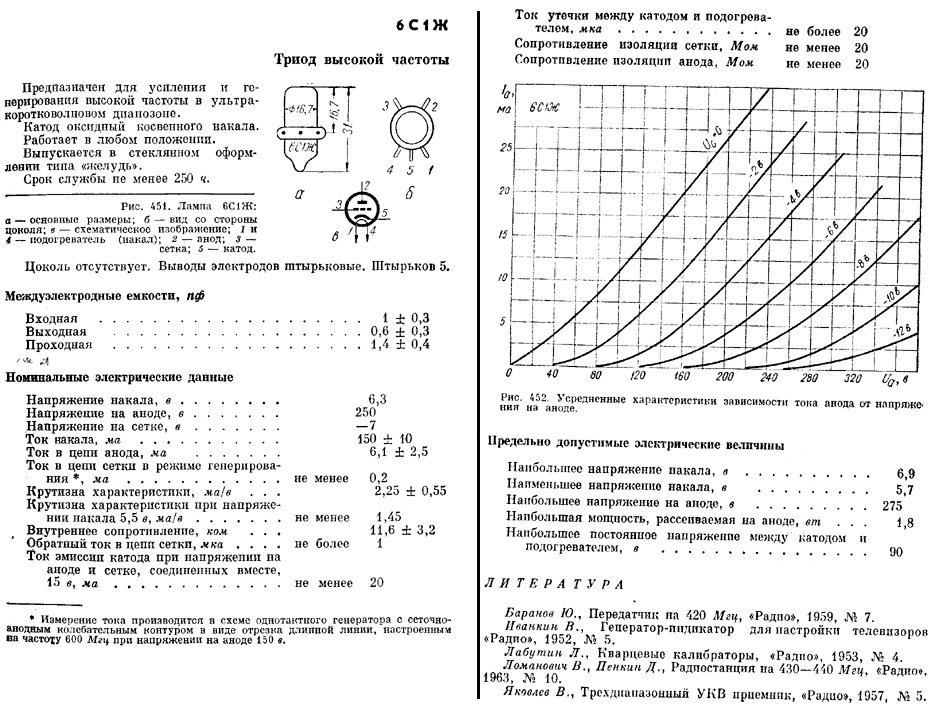

Триод 6С1Ж Предназначен для усиления, детектирования и генерирования частот в диапазоне КВ и УКВ. Может быть использован для усиления напряжения низкой частоты.
6С1Ж — Триод
Триод 6С1П предназначен для усиления, детектирования и генерирования частот в диапазоне КВ и УКВ. Может быть использован для усиления напряжения низкой частоты. Зарубежный аналог 9002.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 7. Два вывода от катода предназначены для лучшей развязки сеточных и анодных цепей.
Междуэлектродные емкости, пФ: Входная 1,38 +/-0,43. Выходная 1,1 +/-0,35. Проходная 1,35 +/-0,25.
Номинальные электрические данные:
Параметр | Значение | Допуск +/- |
| Напряжение накала, В | 6,3 | |
| Напряжение на аноде, В | 250 | |
| Напряжение смещения на сетке, В | — 7 | |
| Ток в цепи накала, мА | 150 | 10 |
| Ток в цепи анода, мА | 6,1 | 2,5 |
| Крутизна характеристики, мА/В | 2,26 | 0,55 |
| Крутизна характеристики при напряжении накала 5,5 В, мА/В | не менее 1,45 | |
| Внутреннее сопротивление, кОм | 11,6 | 3,2 |
| Коэффициент усиления | 26,2 | |
| Ток эмиссии катода, мА | не менее 20 |
Триод 6С1П аналогичен триоду 6С1Ж (желудь).
Схемы применения лампы 6С1П аналогичны применению лампы 6С1Ж.
