Триод с высокой крутизной 6С15П

Назначение: усиление напряжения высокой частоты.

Артикул: 6s15p Категории: Радиолампы, триоды

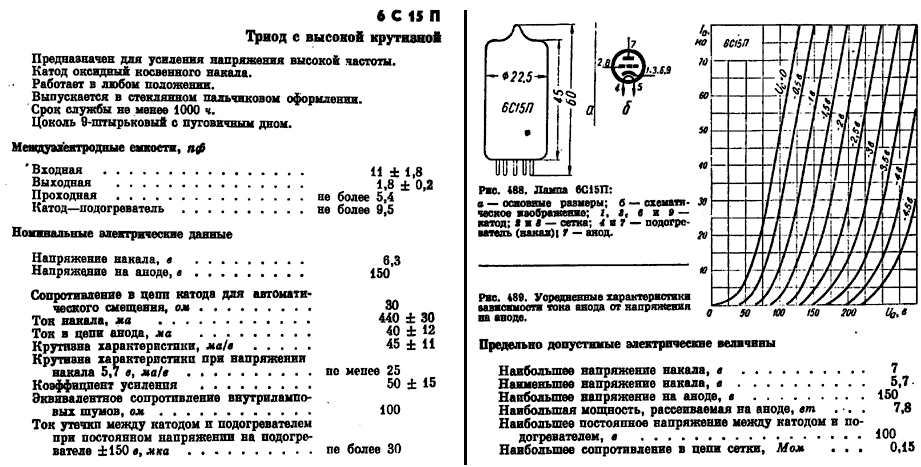

Триод с высокой крутизной

Назначение: усиление напряжения высокой частоты.

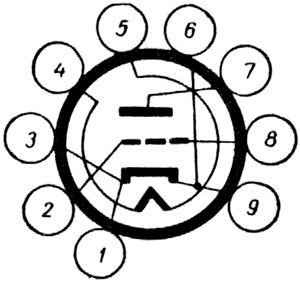

Схема соединения электродов лампы 6С15П со штырьками: 1, 3, 6 и 9 — катод; 2 и 8 — сетка; 4 и 5 — подогреватель (накал); 7 — анод.

Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 1000 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ: Входная 11 +/-1,8. Выходная 1,8 +/-0,2. Проходная не более 5,4. Между катодом и подогревателем не более 9,5.
Номинальные электрические данные:

*Параметр*	*Значение*	*Допуск +/-*
Напряжение накала, В	6,3
Напряжение на аноде, В	150
Сопротивление в цепи катода для автоматического смещения, Ом	30
Ток в цепи накала, мА	440	30
Ток в цепи анода, мА	40	12
Крутизна характеристики, мА/В	45	11
Крутизна характеристики при напряжении накала 5,7 В, мА/В	не менее 25
Коэффициент усиления	50	15
Ток утечки между катодом и подогревателем при постоянном напряжении на подогревателе 150 В, мкА	не более 30
Эквивалентное сопротивление внутриламповых шумов, Ом	100

Производитель	Рефлектор, Саратов
