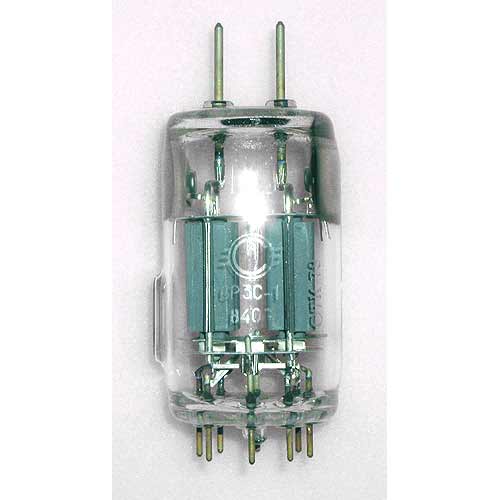

6Р3С-1
6Р3С-1 — изображение 2

6Р3С-1

450.00₽

6Р3C-1 двойной лучевой тетрод.
Применяется для работы в выходных каскадах усилителей низкой частоты.

Артикул: 6r3s-1 Категории: ,

6Р3C-1

двойной лучевой тетрод

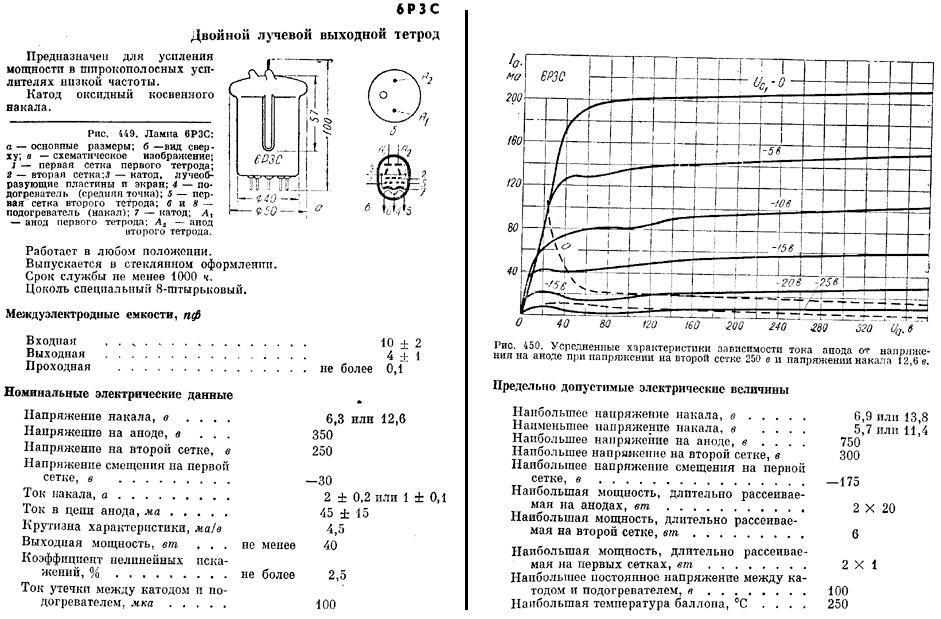

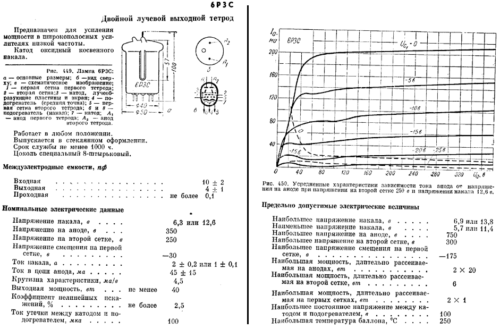

Основные размеры лампы 6Р3C-1

Основные размеры лампы 6Р3C-1.

Общие данные

Применяется для работы в выходных каскадах усилителей низкой частоты.
Оформление — в стеклянной оболочке. Масса 100 г.

Междуэлектродные емкости, пФ

Входная 13+-3. Выходная 6+-2. Проходная не более 0.3.

Номинальные электрические данные

при параллельном включении подогревателей Uн = 6.3 В,
при последовательном включении подогревателей Uн = 12.6 В,
Uа = 350 В, Uс2 = 200 В, Uс1 = -22 В *)

Ток накала при параллельном включении, А 2.1+-0.3
Ток накала при последовательном включении, А 1.05+-0.15
Ток анода каждого тетрода, мА 47.5+-17.5
Ток анода при Uс1 = 0, мА не менее 220
Асимметрия токов анодов, % не более 28
Ток 2-й сетки (при Uс1 = 0), мА не более 60
Обратный ток 1-й сетки, мкА не более 0.5
Коэффициент усиления 1-й сетки относительно 2-й сетки 10
Напряжение виброшумов (при Rа = 2 кОм), мВ не более 800
Наработка, ч не менее 1000
Критерии оценки:
      ток анода при Uс1 = 0, мА не менее 180
      обратный ток 1-й сетки, мкА не более 50

*) При измерении параметров одного тетрода другой запирают напряжением Uc1 = -100 В.

Предельно допустимые электрические величины

Напряжение накала при параллельном включении, В 5.7 — 6.9
Напряжение накала при последовательном включении, В 11.4 — 13.8
Напряжение анода, В 600
Напряжение 2-й сетки, В 300
Напряжение 1-й сетки отрицательное, В 175
Мощность, рассеиваемая каждым анодом, Вт 20
Мощность, рассеиваемая 2-й сеткой, Вт 7
Мощность, рассеиваемая 1-й сеткой каждого тетрода, Вт 1
Ток катода (постоянная составляющая), мА 250
Ток катода (пиковое значение), А 1.5
Напряжение между катодом и подогревателем, В 100
Температура баллона, град. С 250
Устойчивость к внешним воздействиям:
      ускорение при вибрации в диапазоне частот 5 — 200 Гц, g 2.5
      ускорение при многократных ударах, g 12
      интервал рабочих температур окружающей среды, град. С от -60 до +100

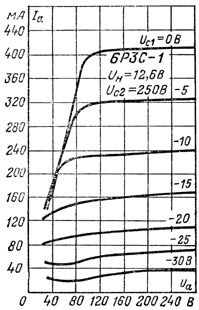

Характеристики зависимости тока анода от напряжения на аноде

Характеристики зависимости тока анода от напряжения на аноде



Характеристики зависимости тока анода от напряжения на аноде

Характеристики зависимости тока анода от напряжения на аноде



Характеристики зависимости тока анода от напряжения на сетке

Характеристики зависимости тока анода от напряжения на сетке
