Триод-гептод 6И1П предназначен для преобразования частоты с одновременным автоматическим регулированием усиления. Применяется в сетевых супергетеродинных приемниках.
Артикул: 6i1p Категории: , ,

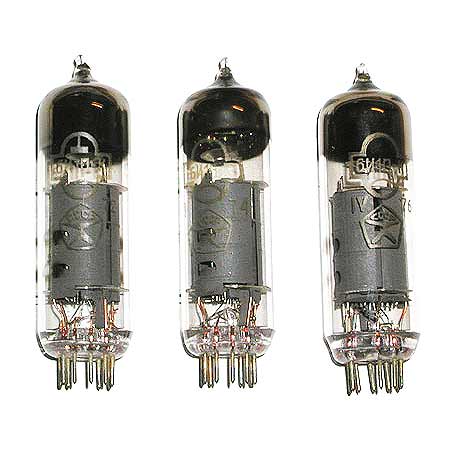

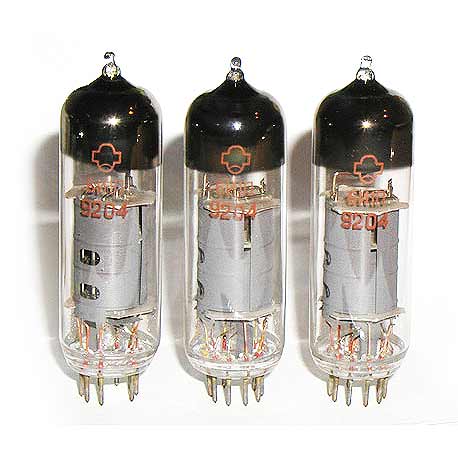

6И1П

триод — гептод

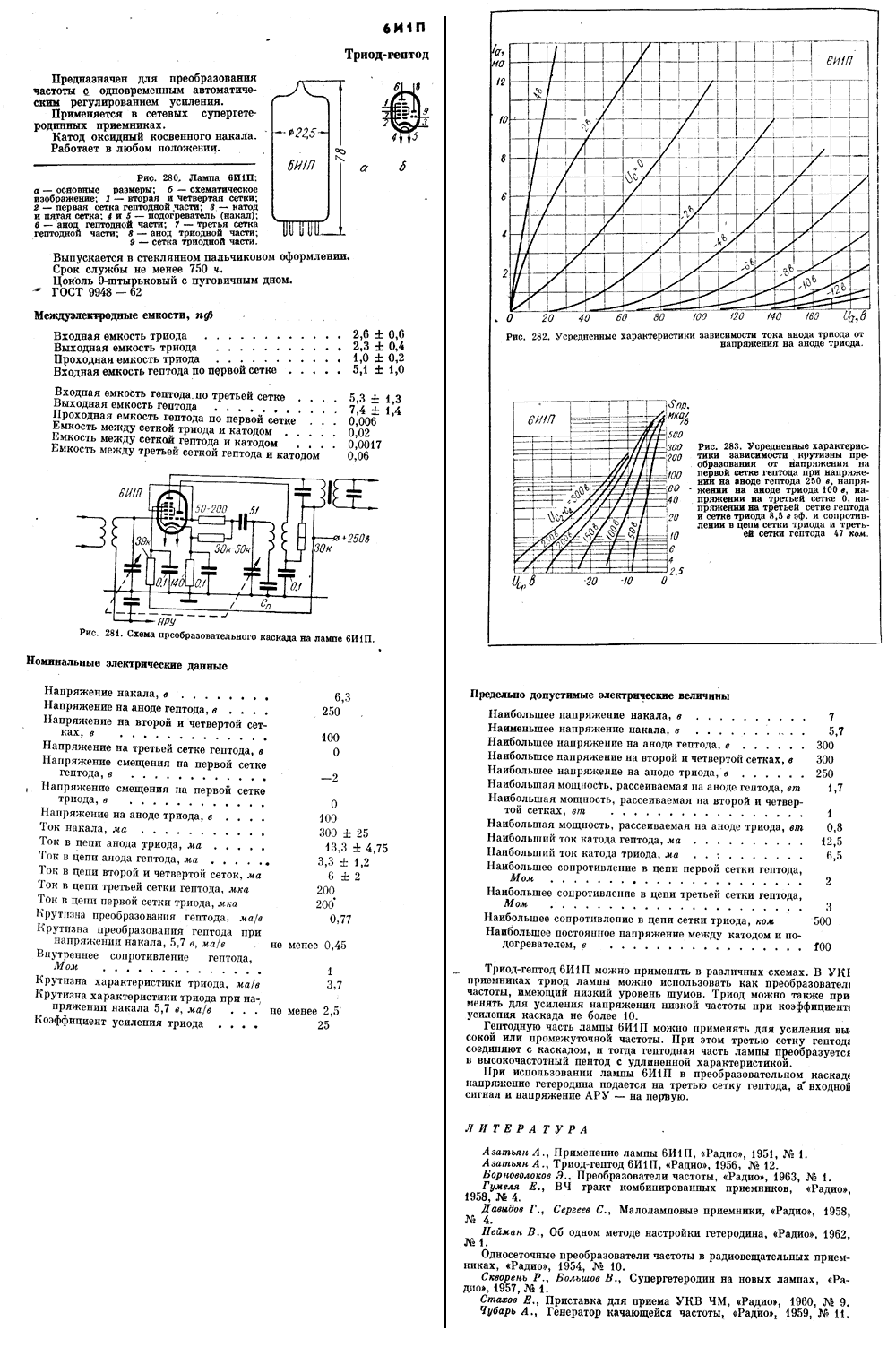

Основные размеры лампы 6И1П

Основные размеры лампы 6И1П.

Общие данные

Триод-гептод 6И1П предназначен для преобразования частоты с одновременным автоматическим регулированием усиления. Применяется в сетевых супергетеродинных приемниках.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 750 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ



Входная емкость триода2.6 +- 0.6
Выходная емкость триода2.3 +- 0.4
Проходная емкость триода1.0 +- 0.2
Входная емкость гептода по первой сетке5.1 +-1.0
Входная емкость гептода по третьей сетке5.3 +- 1.3
Выходная емкость гептода7.4 +-1.4
Проходная емкость гептода по первой сетке0.006
Емкость между сеткой триода и катодом0.02
Емкость между сеткой гептода и катодом0.0017
Емкость между третьей сеткой гептода и катодом0.06


.

Номинальные электрические данные



Напряжение накала, В6.3
Напряжение на аноде гептода, В250
Напряжение на второй и четвертой сетках, В100
Напряжение на третьей сетке гептода, В— 9.4
Напряжение смещения на первой сетке гептода, В— 2
Напряжение смещения на первой сетке триода, В-9.4
Напряжение на аноде триода, В100
Ток накала, мА300 +- 25
Ток в цепи анода триода, мА11 +- 4
Ток в цепи анода гептода, мА3.3 +- 1.2
Ток в цепи второй и четвертой сеток, мА6 +- 2
Ток в цепи третьей сетки гептода, мкА200
Ток в цепи первой сетки триода, мкА200
Крутизна преобразования гептода, мА/В0.77
Крутизна преобразования гептода при напряжении накала 5.7 В, мА/Вне менее 0.45
Внутреннее сопротивление гептода, МОм1
Крутизна характеристики триода, мА/В3.7
Крутизна характеристики триода при напряжении накала 5.7 В, мА/Вне менее 2.5
Коэффициент усиления триода25

Предельно допустимые электрические величины



Наибольшее напряжение накала, В7
Наименьшее напряжение накала, В5.7
Наибольшее напряжение на аноде гептода, В300
Наибольшее напряжение на второй и четвертой сетках, В300
Наибольшее напряжение на аноде триода, В250
Наибольшая мощность, рассеиваемая на аноде гептода, Вт1.7
Наибольшая мощность, рассеиваемая на второй и четвертой сетках, Вт1
Наибольшая мощность, рассеиваемая на аноде триода, Вт0.8
Наибольший ток катода гептода, мА12.5
Наибольший ток катода триода, мА6.5
Наибольшее сопротивление в цепи первой сетки гептода, МОм2
Наибольшее сопротивление в цепи третьей сетки гептода, МОм3
Наибольшее сопротивление в цепи триода, кОм500
Наибольшее постоянное напряжение между катодом и подогревателем, В100


Триод-гептод 6И1П можно применять в различных схемах. В УКВ приемниках триод лампы можно использовать как преобразователь частоты, имеющий низкий уровень шумов.
Триод можно также применять для усиления напряжения низкой частоты при коэффициенте
усиления каскада не более 10.
Гептодную часть лампы 6И1П можно применять для усиления высокой или промежуточной частоты.
При этом третью сетку гептода соединяют с катодом, и тогда гептодная часть лампы преобразуется в
высокочастотный пентод с удлиненной характеристикой.

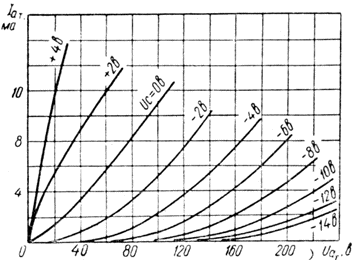

Характеристики зависимости тока анода триода от напряжения на аноде триода

Характеристики зависимости тока анода триода от напряжения на аноде триода



Характеристики зависимости крутизны преобразования от напряжения

Характеристики зависимости крутизны преобразования от напряжения на первой сетке гептода при напряжении на аноде гептода 250 В, на аноде триода 100 В, на третьей сетке 0 В, эффективном напряжении на третьей сетке и сетке триода 8.5 в и сопротивлении  в цепи сетки триода и третьей сетки 47 кОм

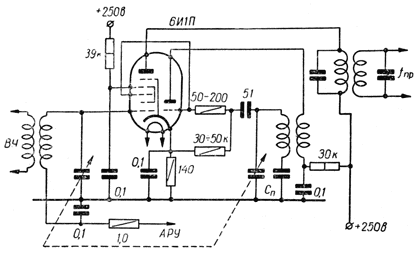

Схема преобразовательного каскада на лампе 6И1П

Схема преобразовательного каскада на лампе 6И1П

При использовании лампы 6И1П в преобразовательном каскаде напряжение гетеродина подается на третью сетку гептода, а входной сигнал и напряжение АРУ — на первую.
