6П43П-Е

Выходной пентод

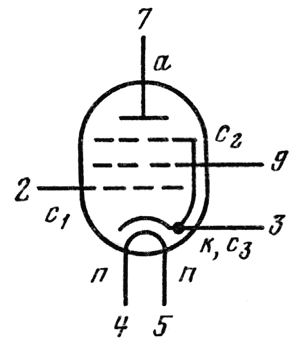

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, лп — лучеобразующие пластины, к — катод, п — подогреватель катода.

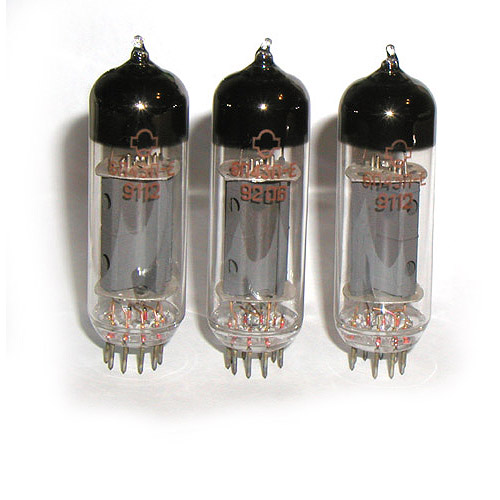

Миниатюрный пентод повышенной долговечности.
Предназначен для работы в блоках кадровой развертки телевизионных приемников широкого применения.
Долговечность не менее 5000 ч.
Масса не более 20 г.
Раположение штырьков РШ8.

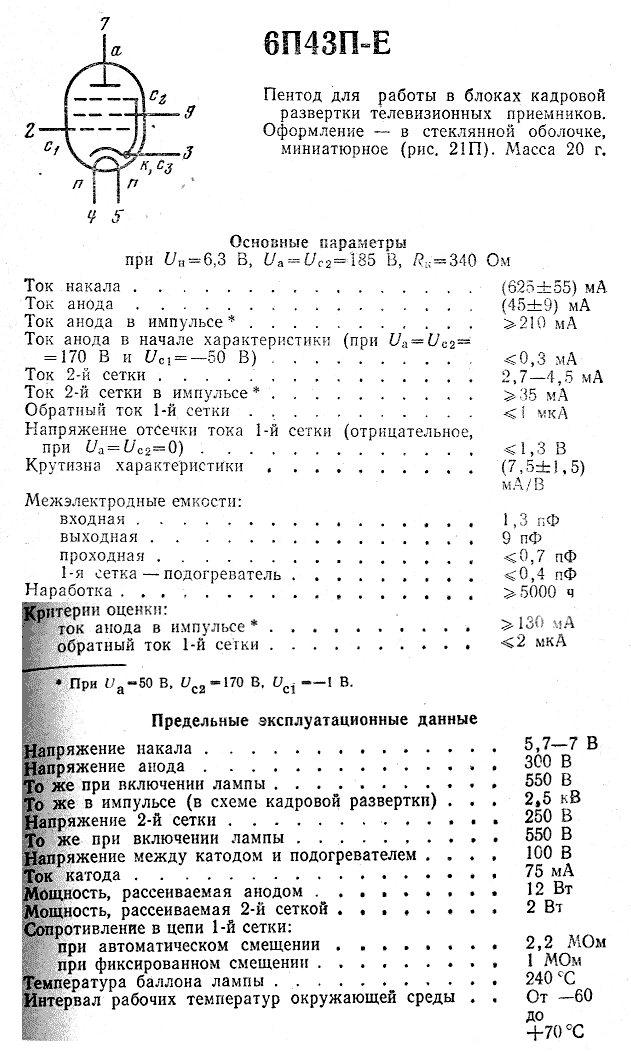

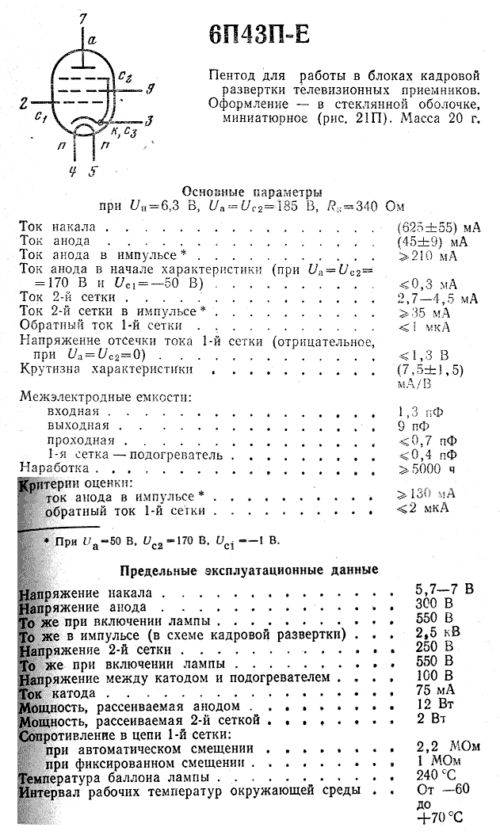

Основные технические характеристики 6П43П-Е:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,7
• Ток накала, мА …… 625 ±55
• Напряжение на аноде, В …… 185
• Напряжение на второй сетке, В …… 185
• Сопротивление в цепи катода, Ом …… 340
• Ток в цепи анода, мА …… 45 ±9
• Ток в цепи второй сетки, мА …… не более 2,7
• Крутизна характеристики, мА/В …… 7,5
• Ток сетки обратный, мкА …… не более 1

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 300
• Наибольшее напряжение на второй сетке, В ……. 250
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 12
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 2
• Наибольший ток в цепи катода, мА …… 75
• Наибольшее напряжение катод-подогреватель, В ….. 100
• Наибольшее сопротивление в цепи первой сетки, мОм …… 2,2
