6П44С

200.00

Выходной низкочастотный пентод 6П44С.

Предназначен для работы в схемах строчной развертки телевизионных устройств.
Артикул: 6p44s Категории: ,

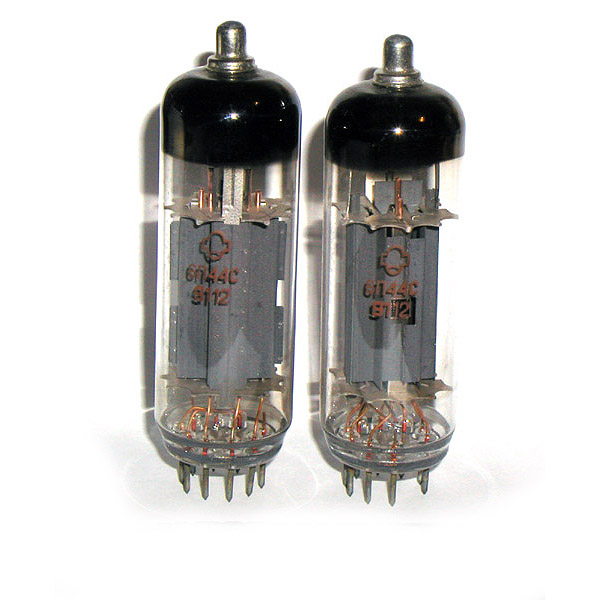

6П44С

Выходной лучевой тетрод


Обозначения:
а — анод, с1 — сетка первая, с2 — сетка вторая, лп — лучеобразующие пластины, к — катод, п — подогреватель катода.

Выходной низкочастотный пентод.
Предназначен для работы в схемах строчной развертки телевизионных устройств.
Долговечность не менее 1500 ч.
Масса не более 45 г.
Раположение штырьков РШ24.

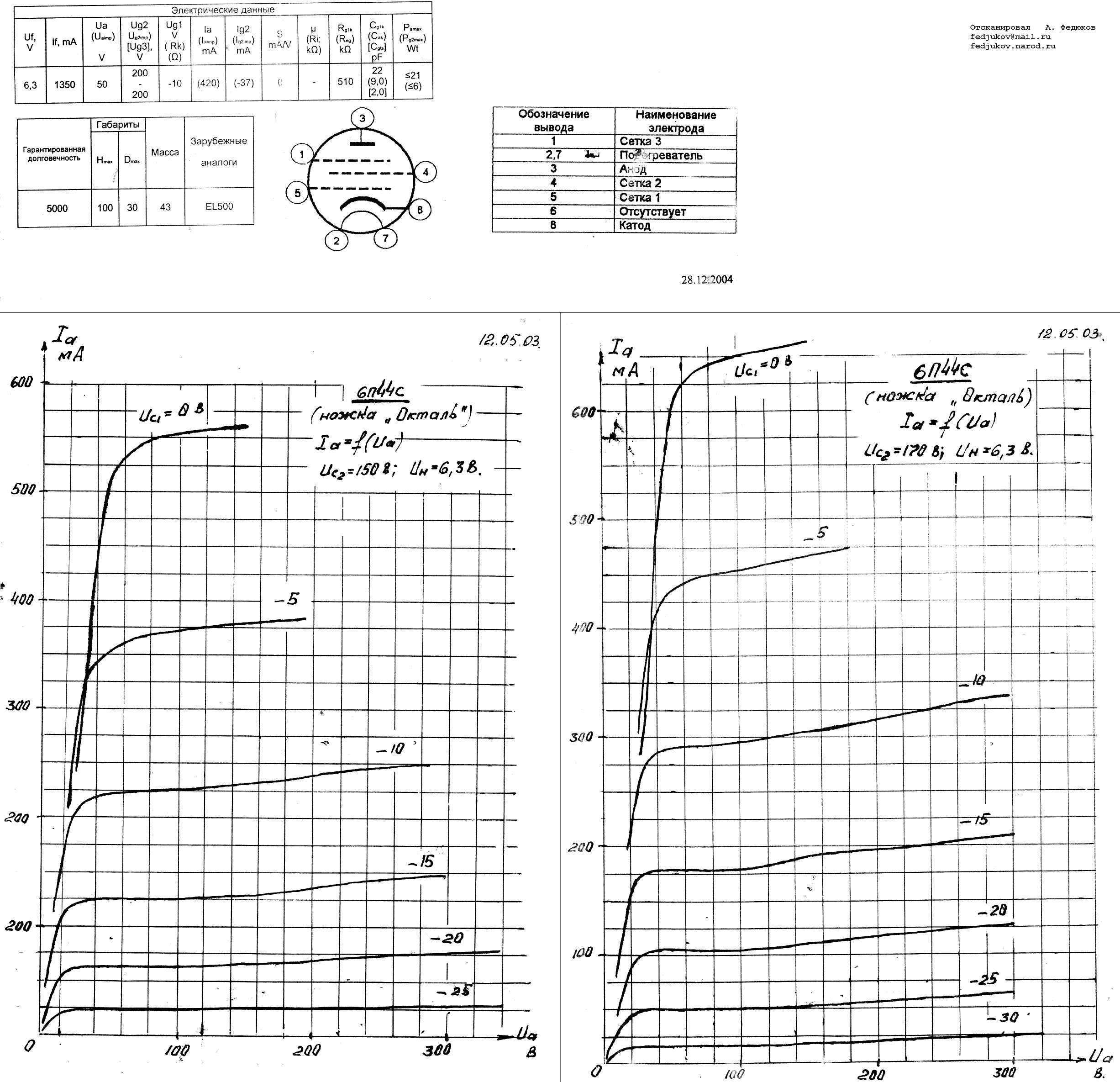

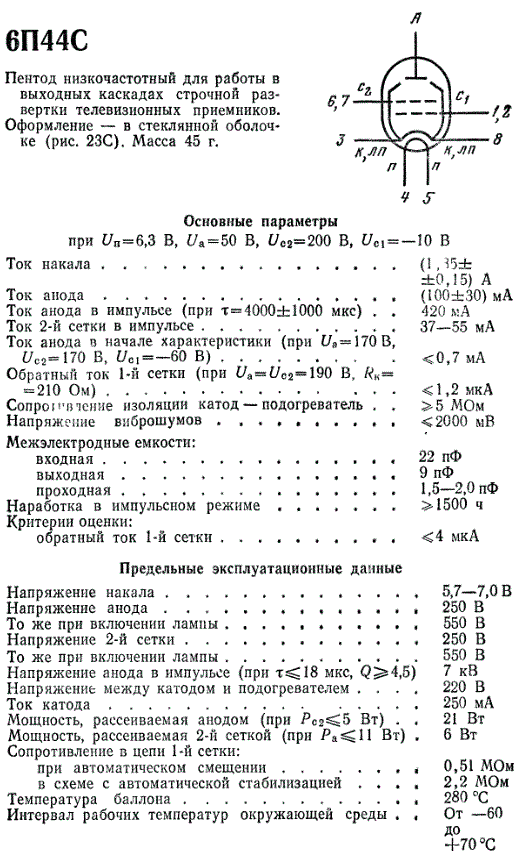

Основные технические характеристики 6П44С:
Номинальные электрические данные:
• Напряжение накала, В …… 6,3 ±0,6
• Ток накала, А …… 1,35 ±0,15
• Напряжение на аноде, В …… 50
• Напряжение на второй сетке, В …… 200
• Напряжение на первой сетке, В …… -10
• Ток в цепи анода, мА …… 100 ±30
• Ток в цепи анода в импульсе, мА …… 420
• Ток в цепи первой сетки обратный, мкА …… не более 1,2

Предельно допустимые электрические величины:
• Наибольшее напряжение на аноде, В ……. 250
• Наибольшее напряжение на второй сетке, В ……. 250
• Наибольшая мощность, рассеиваемая на аноде, Вт …… 21
• Наибольшая мощность, рассеиваемая на второй сетке, Вт …… 6
• Наибольший ток в цепи катода, мА …… 250
• Наибольшее напряжение на аноде в импульсе, кВ ……. 7
• Наибольшее сопротивление в цепи первой сетки, мОм …… 0,51
