6П23П

Выходной лучевой тетрод

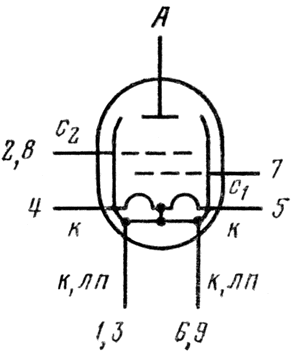

 Обозначения:а — анод, с₁ — сетка первая, с₂ — сетка вторая, лп — лучеобразующие пластины, к — катод.

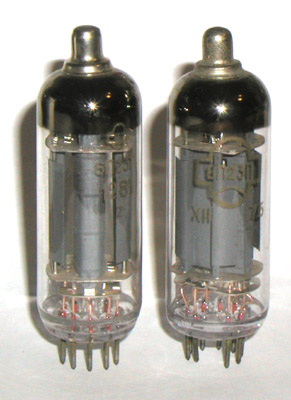

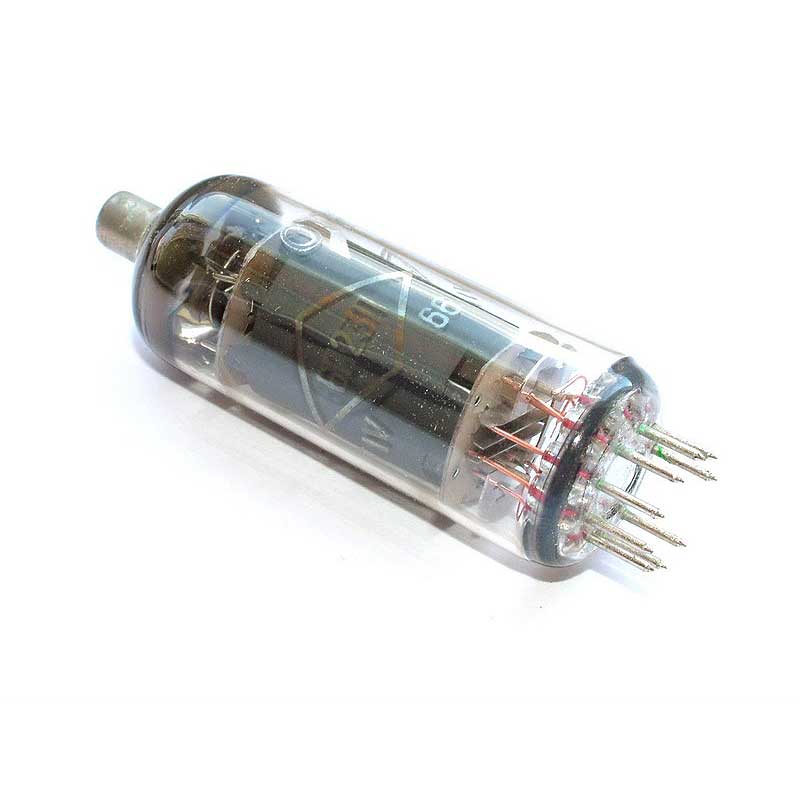

Миниатюрный высокочастотный лучевой тетрод.
Предназначен для генерирования колебаний и усиления мощности высокой частоты.
Долговечность не менее 500 ч.
Масса не более 25 г.

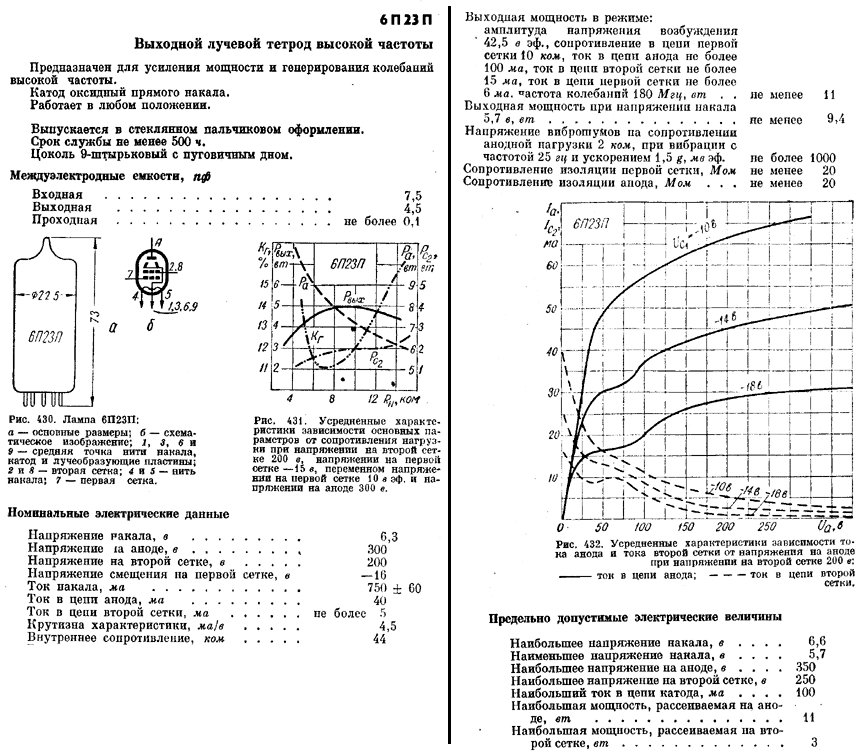

Основные технические характеристики 6П23П:
Напряжение накала …… 6,3 ± 0,3 В
Ток накала …… 750 ± 60 мА
Напряжение анода номинальное (постоянное) …… 300 В
Напряжение анода предельное (постоянное) …… 350 В
Ток анода …… 40 мА
Ток катода предельный …… 100 мА
Напряжение сетки первой (постоянное) …… -16 В
Напряжение сетки второй номинальное (постоянное) …… 200 В
Напряжение сетки второй предельное (постоянное) …… 250 В
Ток сетки второй …… не более 5 мА
Мощность, рассеиваемая анодом, предельная …… не менее 11 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 3 Вт
Крутизна характеристики …… 4,5 мА/В
Внутреннее сопротивление …… 44 кОм
Выходная мощность …… 11 Вт
Емкость входная …… 7,5 пФ
Емкость выходная …… 4,5 пФ
Емкость проходная …… не более 0,1 пФ
Оформление …… стеклянное миниатюрное.
