6П15П

190.00

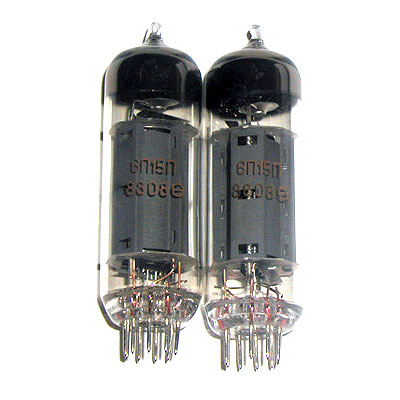

Миниатюрный выходной пентод 6П15П

Предназначен для усиления выходного напряжения видеочастоты в телевизионных приемниках.
Артикул: 6p15p Категории: ,

6П15П

Выходной пентод



SRiRаPаPвых
14.710012

Миниатюрный выходной пентод.
Предназначен для усиления выходного напряжения видеочастоты в телевизионных приемниках.
Долговечность не менее 3000 ч.
Масса не более 20 г.

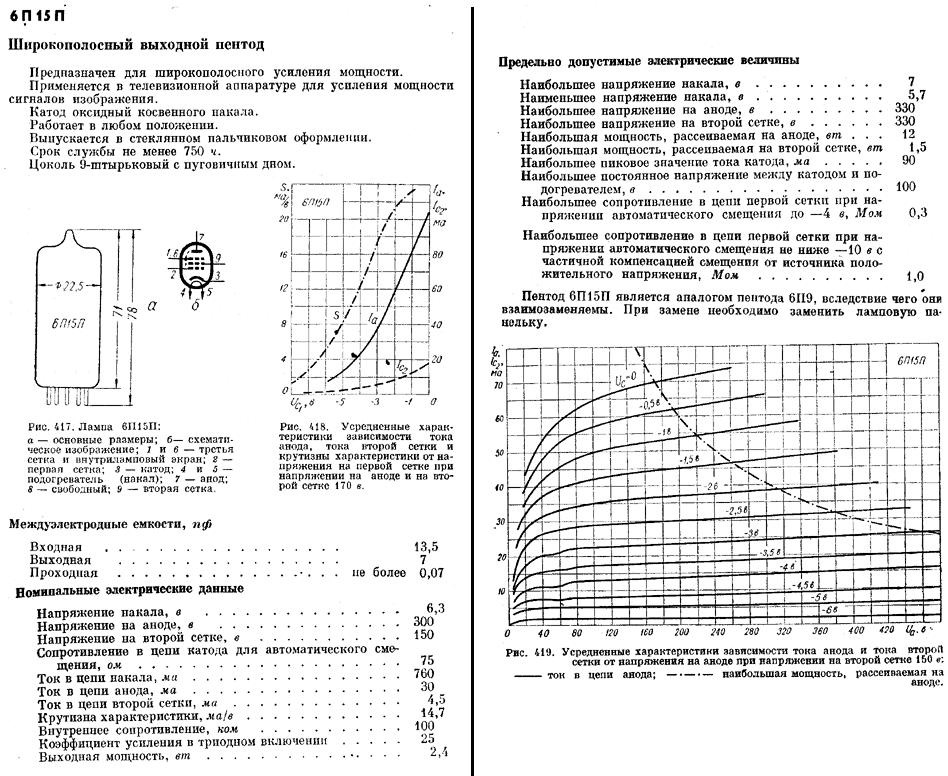

Основные технические характеристики 6П15П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 760 ± 60 мА
Напряжение анода номинальное (постоянное) …… 300 В
Напряжение анода предельное (постоянное) …… 330 В
Ток анода …… 30 мА
Ток катода (пиковое значение) …… 90 мА
Напряжение сетки второй номинальное (постоянное) …… 150 В
Напряжение сетки второй предельное (постоянное) …… 330 В
Ток сетки второй …… 4,5 мА
Мощность, рассеиваемая анодом, предельная …… 12 Вт
Мощность, рассеиваемая сеткой второй, предельная …… 1,5 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 100 В
Крутизна характеристики …… 14,7 мА/В
Коэффициент усиления в триодном включении …… 25
Внутреннее сопротивление …… 100 кОм
Сопротивление в цепи катода для автоматического смещения …… 75 Ом
Емкость входная …… 13,5 пФ
Емкость выходная …… 7 пФ
Емкость проходная …… не более 0,07 пФ
Оформление …… стеклянное миниатюрное.
