Выходной пентод 6П14П-К

Предназначен для усиления мощности низкой частоты.
Артикул: 6p14pk Категории: ,



6П14П-К

Выходной пентод


Схема соединения электродов лампы 6П14П со штырьками: 1, 6 и 8 — свободные; 2 — первая сетка; 8 — катод и третья сетка; 4 и 5 — подогреватель (накал); 7 — анод; 9 — вторая сетка.

Основные размеры лампы 6П14П

Основные размеры лампы 6П14П.



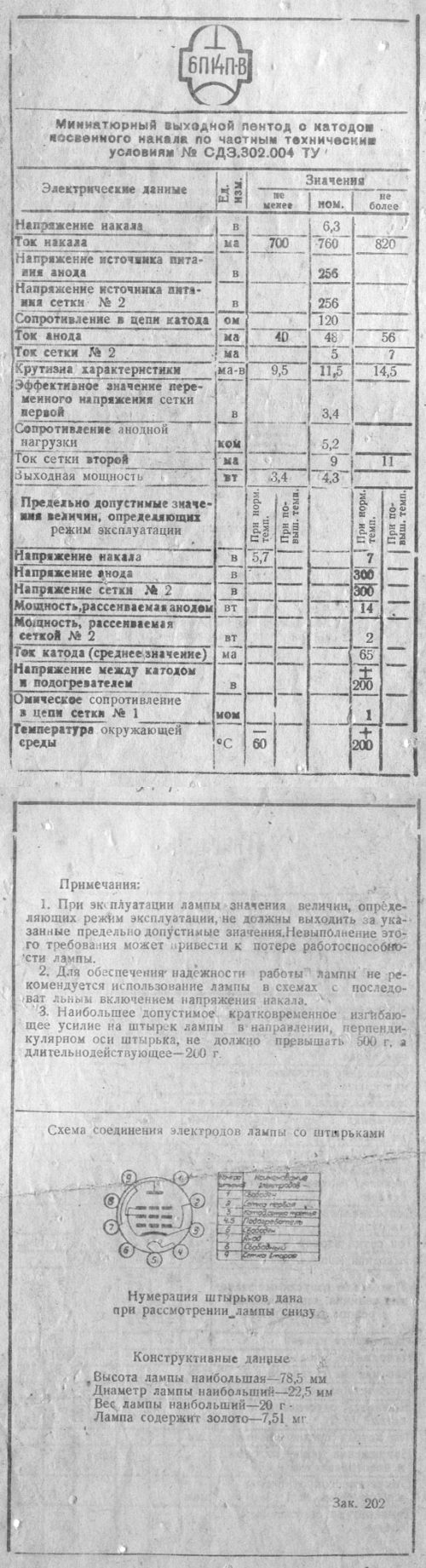

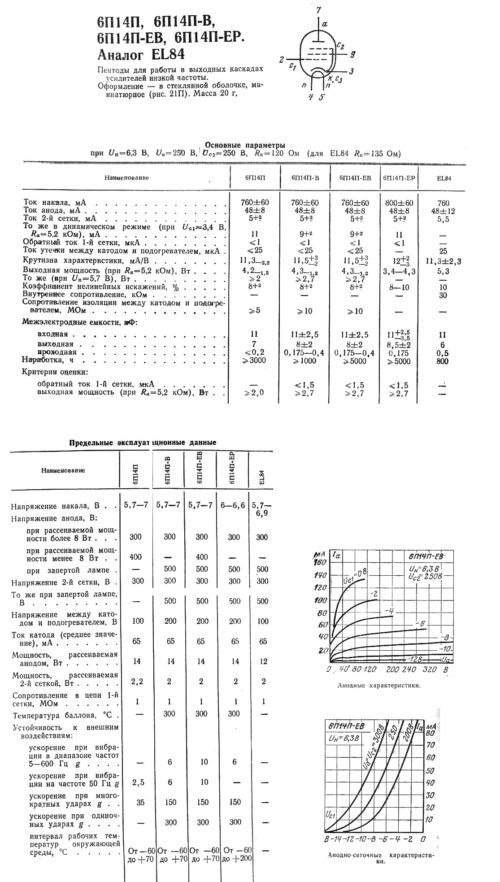

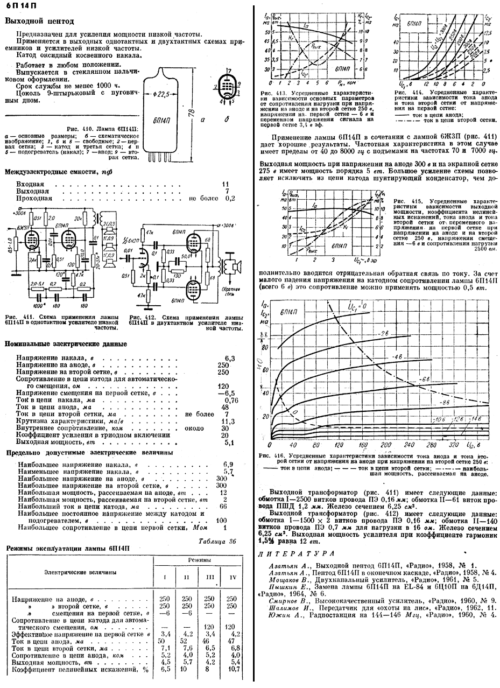

Общие данные

Выходной пентод 6П14П-ЕВ предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ

Входная 11. Выходная 7. Проходная не более 0,2.



Номинальные электрические данные



Напряжение накала, В6.3
Напряжение на аноде, В250
Напряжение на второй сетке, В250
Сопротивление в цепи катода для автоматического смещения, Ом120
Напряжение смещения на первой сетке, В-6.5
Ток в цепи накала, мА0.76
Ток в цепи анода, мА48
Ток в цепи второй сетки, мАне более 7
Крутизна характеристики, мА/В11.3
Внутреннее сопротивление, кОмоколо 30
Коэффициент усиления в триодном включении20
Выходная мощность, Вт5.1



Предельно допустимые электрические величины



Наибольшее напряжение накала, В6.9
Наименьшее напряжение накала, В5.7
Наибольшее напряжение на аноде, В300
Наибольшее напряжение на второй сетке, В250
Наибольшая мощность, рассеиваемая на аноде, Вт12
Наибольшая мощность, рассеиваемая на второй сетке, Вт2
Наибольший ток в цепи катода, мА66
Наибольшее постоянное напряжение между катодом и подогревателем, В100
Наибольшее сопротивление в цепи первой сетки, МОм1



Характеристики зависимости токов анода и второй сетки от напряжения на аноде

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.



Характеристики зависимости выходной мощности, коэффициента нелинейных искажений, токов анода и второй сетки от эффективного напряжения на первой сетке

Характеристики зависимости выходной мощности, коэффициента нелинейных искажений, токов анода и второй сетки от эффективного напряжения на первой сетке при напряжении на аноде и на второй сетке 250 В, напряжении смещения 6 В и сопротивлении нагрузки 5200 Ом

Ток в цепи анода; ток в цепи второй сетки; выходная мощность; коэффициент нелинейных искажений.




Рекомендуемые режимы эксплуатации лампы 6П14П



Электрические величины
I
II
III
IV
Напряжение на аноде, В250250250250
Напряжение на второй сетке, В250250250250
Напряжение смещения на первой сетке, В-6-6
Сопротивление в цепи катода для автоматического смещения, Ом120120
Эффективное напряжение на первой сетке, В3.44.23.44.2
Ток в цепи анода, мА50524647
Ток в цепи второй сетки, мА7.17.66.56.8
Сопротивление в цепи анода, кОм5.24.05.24.0
Выходная мощность, Вт4.55.74.254
Коэффициент нелинейных искажений, %6.510810.7





Схема применения лампы 6П14П в однотактном каскаде усилителя низкой частоты на сопротивлениях

Применение лампы 6П14П в сочетании с лампой 6ЖЗП дает хорошие результаты. Частотная характеристика в этом случае имеет пределы от 40 до 8000 Гц с подъемами на частотах 70 и 7000 Гц. Выходная мощность при напряжении на аноде 300 В и на экранной сетке 275 В имеет величину порядка 5 Вт. Большое усиление схемы позволяет исключить из цепи катода шунтирующий конденсатор, чем дополнительно вводится отрицательная обратная связь по току. За счет малого падения напряжения на катодном сопротивлении лампы 6П14П (всего 6 В) это сопротивление можно применять мощностью 0.5 Вт.

 Схема применения лампы 6П14П в однотактном каскаде усилителя низкой частоты на сопротивлениях
Выходной трансформатор имеет следующие данные: обмотка 1 — 2500 витков провода ПЭ 0.16 мм; обмотка II — 41 виток провода ПШД 1.2 мм. Железо сечением 6.25 см2.



Схема применения лампы 6П14П в двухтактном каскаде усилителя низкой частоты

Выходная мощность данного усилителя при коэффициенте 1.5% равна 12 Вт.

Схема применения лампы 6П14П в двухтактном каскаде усилителя низкой частоты
Выходной трансформатор имеет следующие данные: обмотка I — 150 х 2 витков провода ПЭ 0.16 мм; обмотка II — 140 витков провода ПЭ 0.7 мм для нагрузки в 16 Ом. Железо сечением 6.25 см2.
