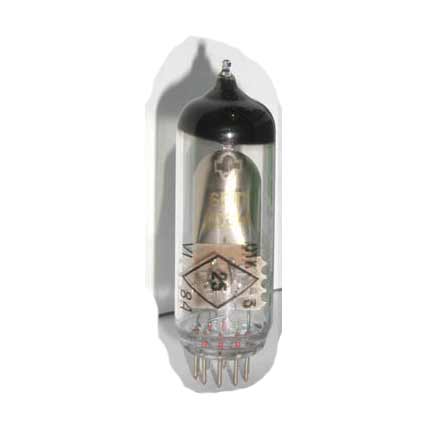

6Е1П

Индикатор настройки



S	K	Rа
0.5	24	1000

Электронно-световой индикатор.
Предназначен для визуальной настройки радиоприемников с амплитудной модуляцией и индикации уровня записи в магнитофонах.
Цвет свечения экрана — зеленый.
Долговечность не менее 500 ч.
Масса не более 20 г.

Основные технические характеристики на 6Е1П:
Напряжение накала …… 6,3 ± 0,6 В
Ток накала …… 300 ± 25 мА
Напряжение анода номинальное (постоянное) …… 100 В
Напряжение анода предельное (постоянное) …… 250 В
Ток анода …… 2 ± 1,5 мА
Напряжение анода кратера номинальное (постоянное) …… 250 В
Напряжение анода кратера наибольшее (постоянное) …… 250 В
Напряжение анода кратера наименьшее (постоянное) …… 150 В
Ток анода кратера …… не более 4 мА
Напряжение сетки (постоянное) …… -2 В
Обратный ток сетки …… не более 0,5 мкА
Мощность, рассеиваемая анодом, предельная …… 0,2 Вт
Напряжение между катодом и подогревателем предельное (постоянное) …… 300 В
Крутизна характеристики …… не менее 0,5 мА/В
Коэффициент усиления …… 24 ± 10
Сопротивление в цепи сетки предельное …… 3 МОм
