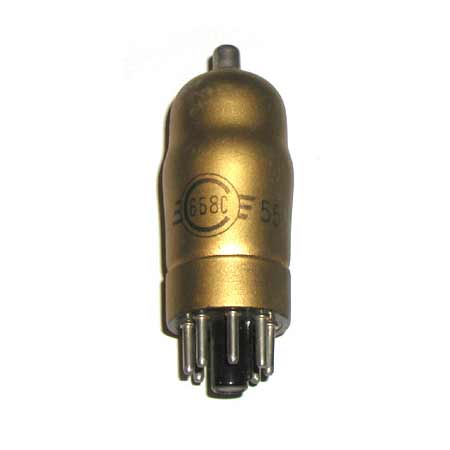

Диод-пентод 6Б8С Предназначен для усиления напряжения ВЧ, детектирования и АРУ.
6Б8C диод-пентод
Диод-пентод 6Б8С предназначен для усиления напряжения ВЧ, детектирования и АРУ. Применяется в супергетеродинных приемниках как УПЧ второго детектора и детектора АРУ. Может быть использован в рефлексных схемах. Зарубежные аналоги: 6В8(GT), EBF32.
-
Катод оксидный косвенного накала.
-
Работает в любом положении.
-
Выпускается в стеклянном оформлении формы.
-
Срок службы не менее 500 час.
-
Цоколь октальный с ключом. Штырьков 8.
-
Междуэлектродные емкости, пФ: Входная 5,7. Выходная 7,5. Проходная не более 0,005.
-
Номинальные электрические данные:
|
Параметр
|
Значение
|
Допуск +/-
|
| Напряжение накала, В |
6,3
|
|
| Напряжение на аноде, В |
250
|
|
| Напряжение на второй сетке, В |
125
|
|
| Напряжение смещения на первой сетке, В |
— 3
|
|
| Ток накала, мА |
300
|
25
|
| Ток в цепи анода пентода, мА |
10
|
2,7
|
| Ток в цепи второй сетки, мА |
2,45
|
0,75
|
| Крутизна характеристики пентода, мА/В |
1,65
|
0,4
|
| Крутизна характеристики пентода при напряжении накала 5,7 В, мА/В |
0,9
|
|
| Крутизна характеристики пентода при напряжении на первой сетке минус 21 В, мкА/В |
70
|
-
Диод-пентод 6Б8С замены себе не имеет. Однако если лампа 6Б8С включена в схему, в которой работает только один диод (например, АРУ работает без задержки), то ее можно заменить диод-пентодом 6Б2П.
-
Замена лампой 6Б2П при использовании пентодной части в усилителе ПЧ дает эффективные результаты, поскольку параметры пентодной части 6Б2П лучше парамеров пентодной части 6Б8С. При замене необходима замена панельки.
