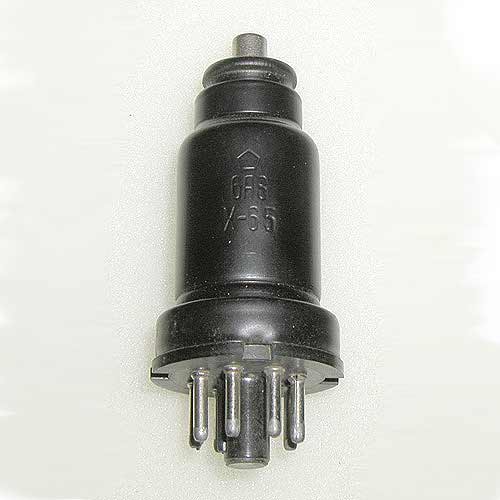

Гептод-преобразователь 6А8. Назначение: преобразование частоты.
6А8
Гептод-преобразователь
| Sп | Sг | Ri | Cвх | Cвых | Cпр |
| 0.55 | — | 340 | 12.5 | 12.5 | 0.06 |
-

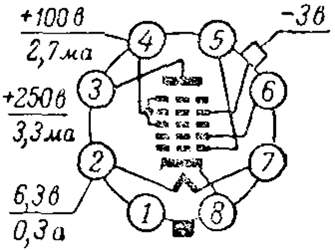

Баллон.
-
Подогреватель.
-
Анод.
-
Сетка 3, 5.
-
Сетка 1.
-
Сетка 2.
-
Подогреватель.
-
Катод.
-
Верхний цоколь — сетка 4.

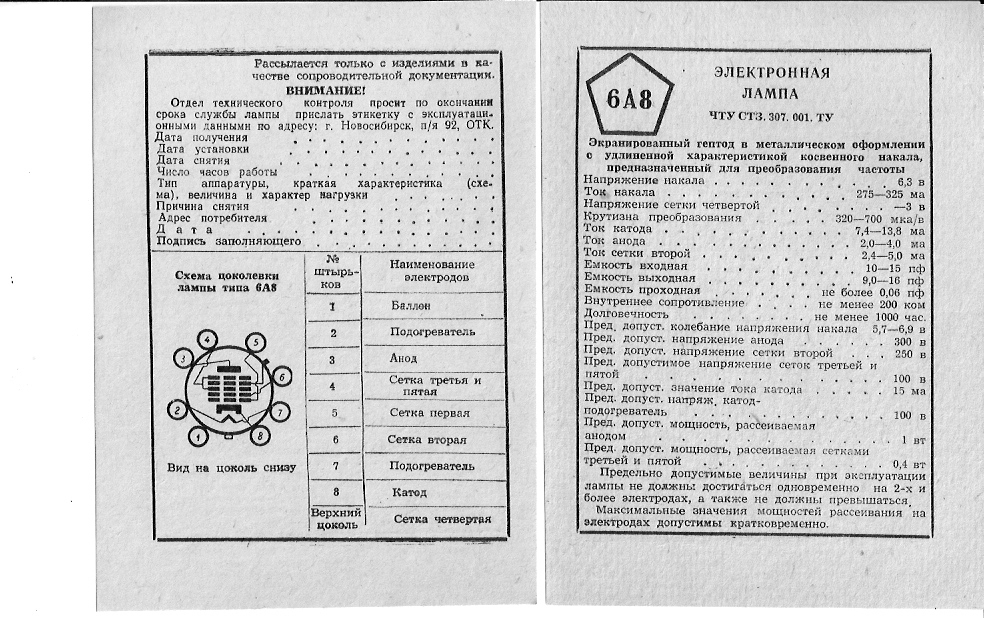

Параметры гептода 6А8
| Напряжение накала, В |
6,3
|
| Ток накала, мА |
275…325
|
| Напряжение сетки четвертой, В |
— 3
|
| Крутизна преобразования, мкА/В |
300…700
|
| Ток катода, мА |
7,4…13,8
|
| Ток анода, мА |
1,8…4,0
|
| Ток второй сетки, мА |
2,4…5,0
|
| Емкость входная, пФ |
10…15
|
| Емкость выходная, пФ |
9,0…16
|
| Емкость проходная, пФ |
не более 0,06
|
| Внутреннее сопротивление, кОм |
не менее 200
|
| Срок службы, час |
не менее 500
|
Предельно допустимые параметры гептода 6А8
| Колебания напряжения накала, В |
5,7…6,9
|
| Напряжение анода, В |
не более 300
|
| Напряжение сетки второй, В |
не более 250
|
| Напряжение сеток третьей и пятой, В |
не более 100
|
| Ток катода, мА |
не более 15
|
| Напряжение катод-подогреватель, В |
не более 100
|
| Мощность рассеиваемая анодом, Вт |
не более 1
|
| Мощность, рассеиваемая сетками третьей и пятой, Вт |
не более 0,4
|
-
Предельно допустимые величины при эксплуатации лампы не должны достигать одновременно на 2-х и более электродах, а также не должны превышаться.
-
Максимальные значения мощностей рассеивания на электродах допустимы кратковременно.
