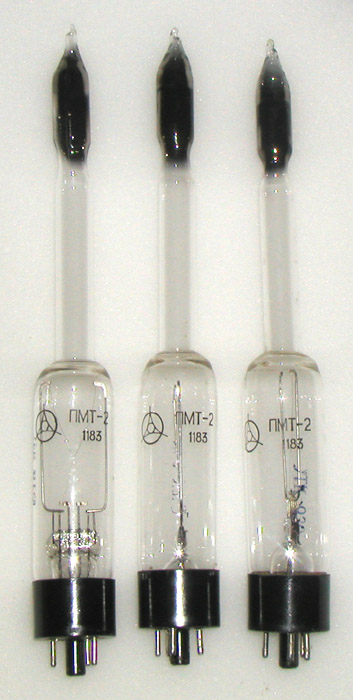

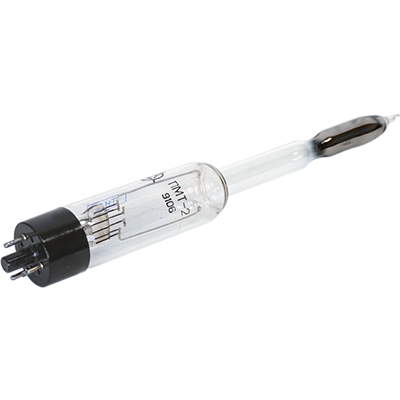

ПМТ-2

3,800.00

ПМТ-2 преобразователь манометрический термопарный преобразует значение давления в электрический сигнал, предназначен для работы в комплекте с вакуумметрами или другими аналогичными устройствами.

Артикул: pmt2 Категория:

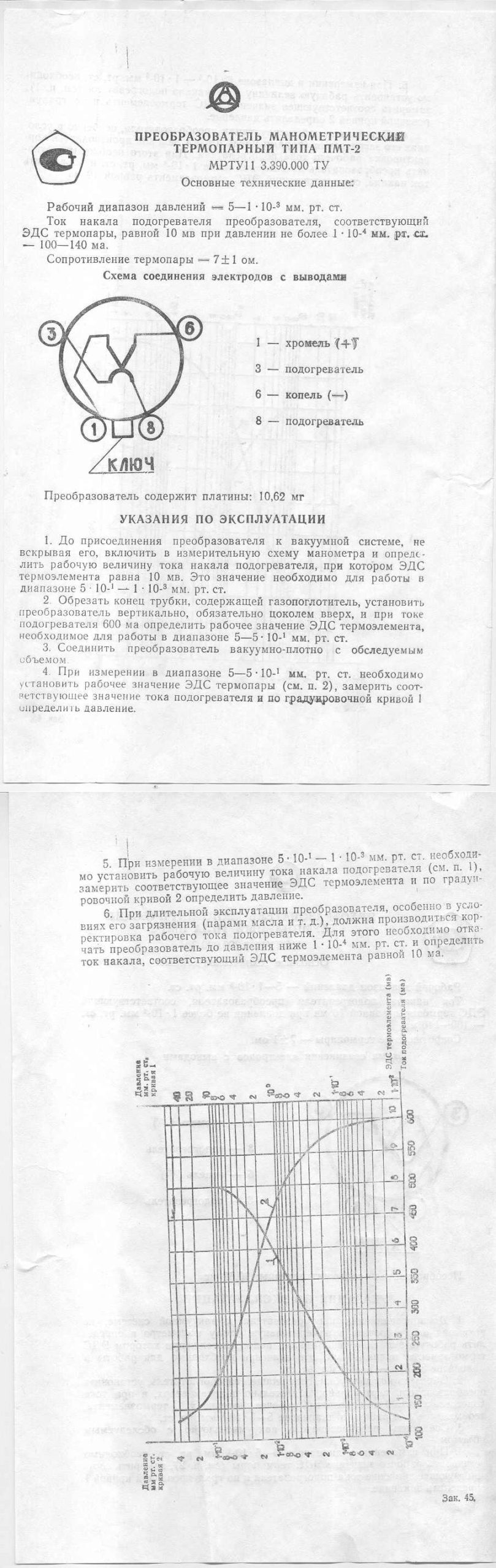

скачать паспорт в формате PDF PMT-2.pdf

ПМТ-2 преобразователь манометрический термопарный преобразует значение давления в электрический сигнал, предназначен для работы в комплекте с вакуумметрами или другими аналогичными устройствами.



Технические характеристики ПМТ-2:



Рабочий диапазон давлений — от 10-3 мм рт. ст. до 5 мм рт. ст. (от 0,133 Па до 666,6 Па).

Диапазон изменения ЭДС термопары — от 0 до 10 мВ.

Диапазон установки тока нагревателя — от 100 мА до 140 мА.

Сопротивление термопары — 7±1 Ом.



Отклонение индивидуальной градуировочной кривой от типовой в диапазоне давлений от 10-3мм рт. ст. до 10-1 мм рт. ст. — не более ±20%.

Отклонение индивидуальной градуировочной кривой от типовой в диапазоне давлений от 1 мм рт. ст. до 5 мм рт. ст. — не более ±40%.

Гарантийная наработка — 500 ч.



Габаритные размеры лампы ПМТ-2:

— диаметр — 34 мм;

— высота — 265 мм.

Диаметр штенгеля — 16,3 мм.



Варианты исполнения преобразователей ПМТ-2 в зависимости от вида приёмки:

— отдел технического контроля — ОТК;

— особо стойкие — ОС;

— приемка заказчика — ПЗ;

— военная приемка — ВП.



Датчик ПМТ-2 присоединяется к вакуумному объёму либо при помощи грибкового (компрессионного) соединения, либо при помощи спая стекло-металл.
