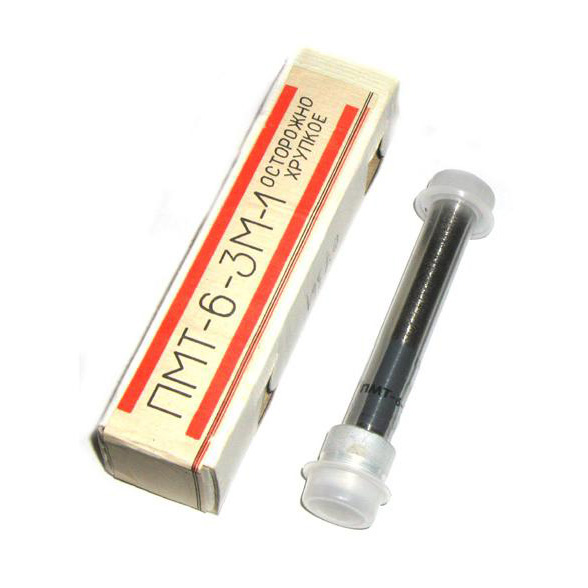

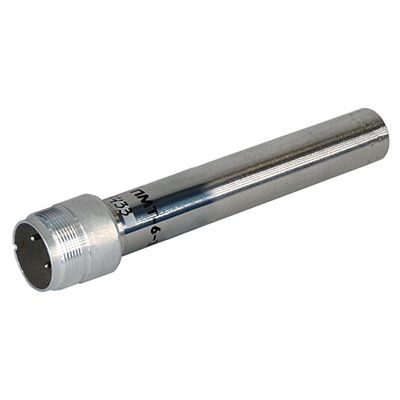

ПМТ-6-3М-1

18,500.00

ПМТ-6-3М-1 преобразователь манометрический терморезисторный предназначен для работы в составе вакуумметров и датчиков вакуума.

Первичный тепловой датчик преобразует значение давления в электрический сигнал.

Артикул: pmt6-3m1 Категория:

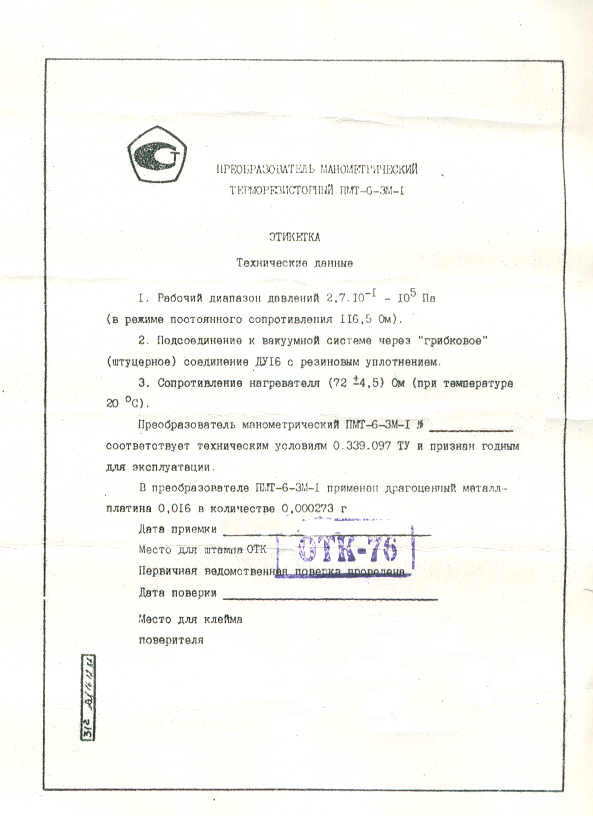

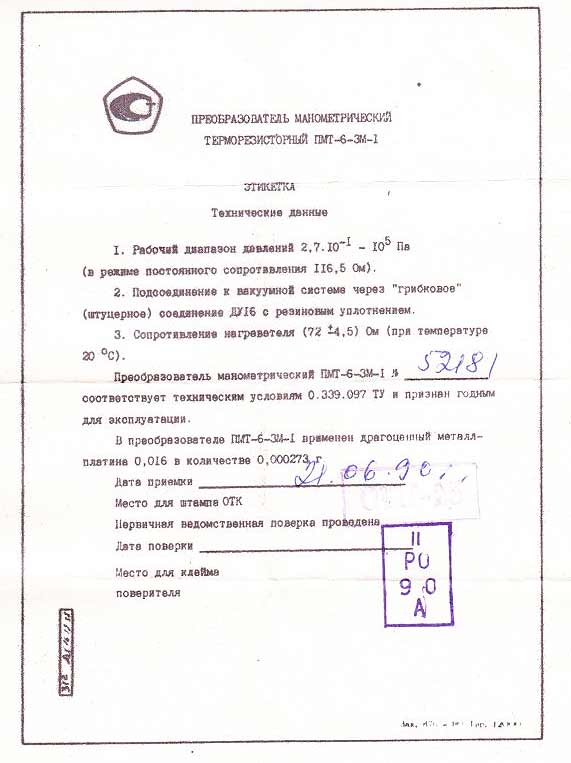

Технические данные ПМТ 6-3м-1

Рабочий диапазон давлений от 2,7х10-1 до 105 Па (от 2х10-3 до 750 мм.рт.ст.) в режиме постоянного сопротивления 116,51 Ом).
Подсоединение к вакуумной системе через «грибковое» (и штуцерное) уплотнение Ду16.
Сопротивление нагревателя (72 ± 4,5) Ом.
Падение напряжения на нити при пропускании через неё тока 60 мА при давлении (105 ± 4х103) Па – (7,0 ± 1,0) В.
Падение напряжения на нити при пропускании через неё тока 3 мА при давлении меньше 6,6х10-2 Па – (350 ± 75) мВ.
Преобразователь ПМТ-6-3м-1 соответствует техническим условиям 0.339.097 ТУ.
В преобразователе применён драгоценный металл – платина 0,016 в количестве 0,000273 г.

Корпус — металл.

Присоединительный диаметр — 16 мм.

Габаритные размеры ПМТ-6-3М-1 — не более 138,5×24×24 мм.

Масса — не более 0,1 кг.
ПМТ 6-3м-1 (преобразователь манометрический терморезисторный) относится к классу теплопых (конвекционных) вакуумных датчиков.

Предназначен для работы в составе вакуумметров 13ВТ3-003 и аналогичных. К вакуумному объёму присоединяется посредством грибкового (компрессионного) соединения.

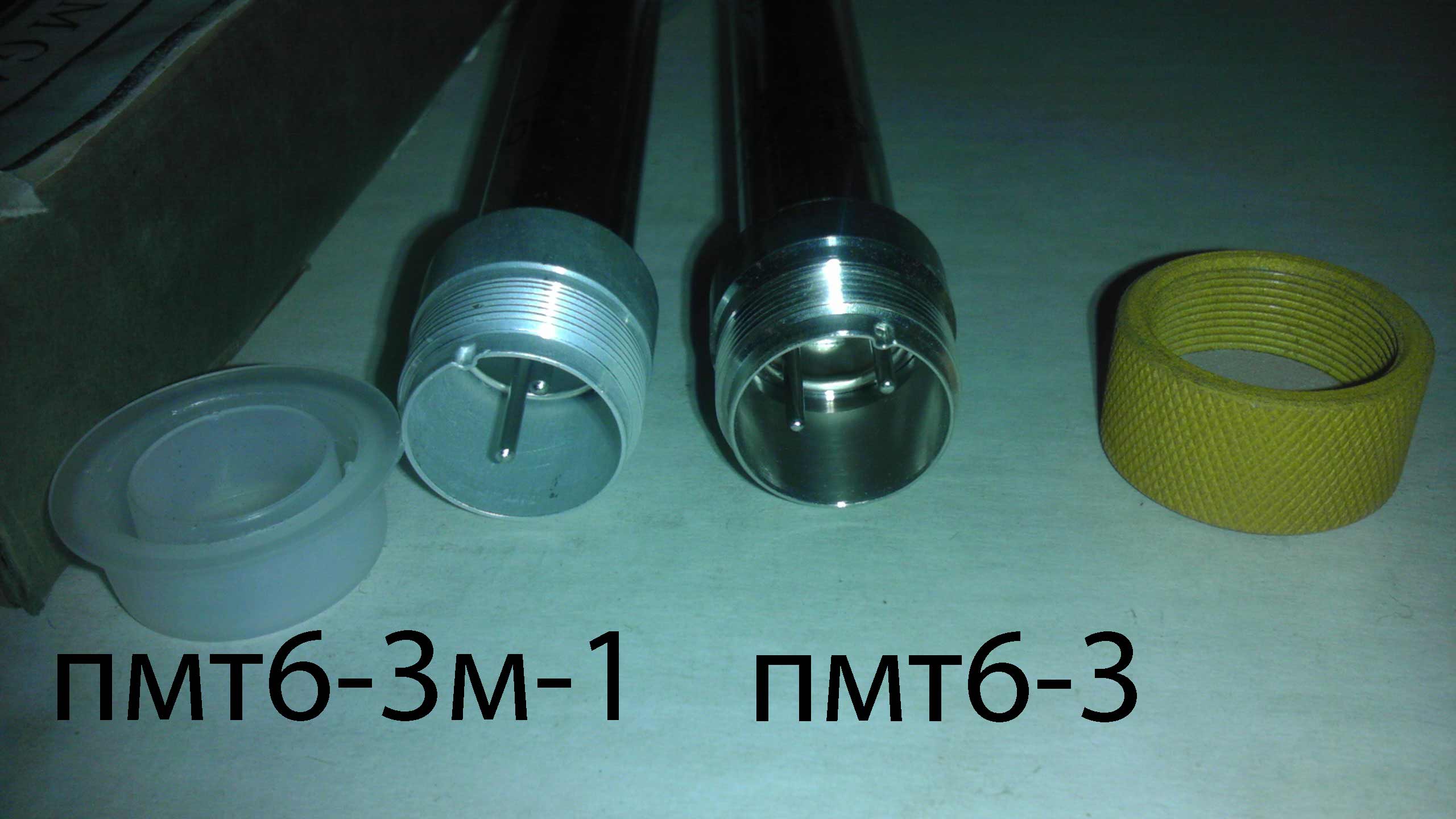

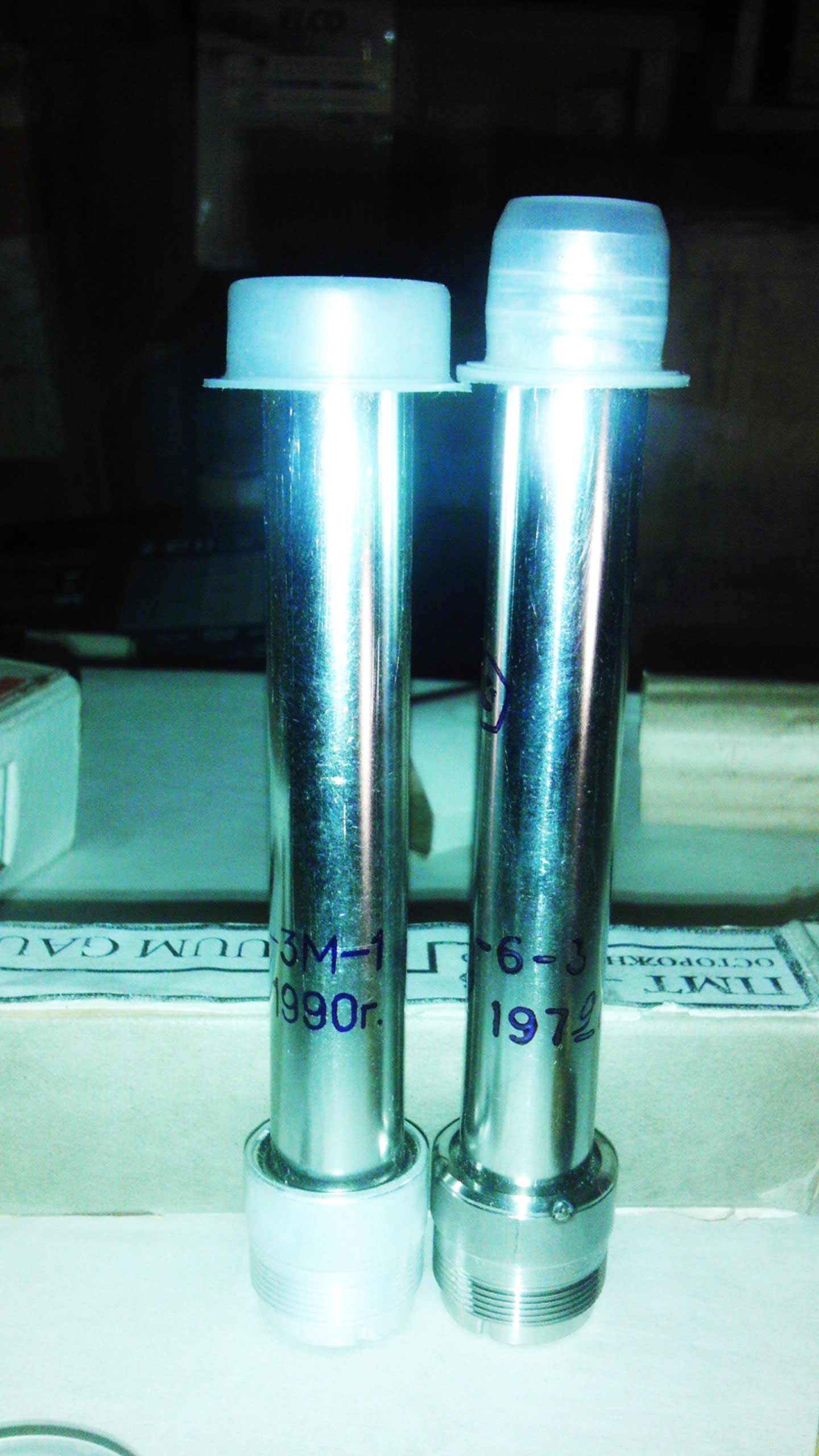

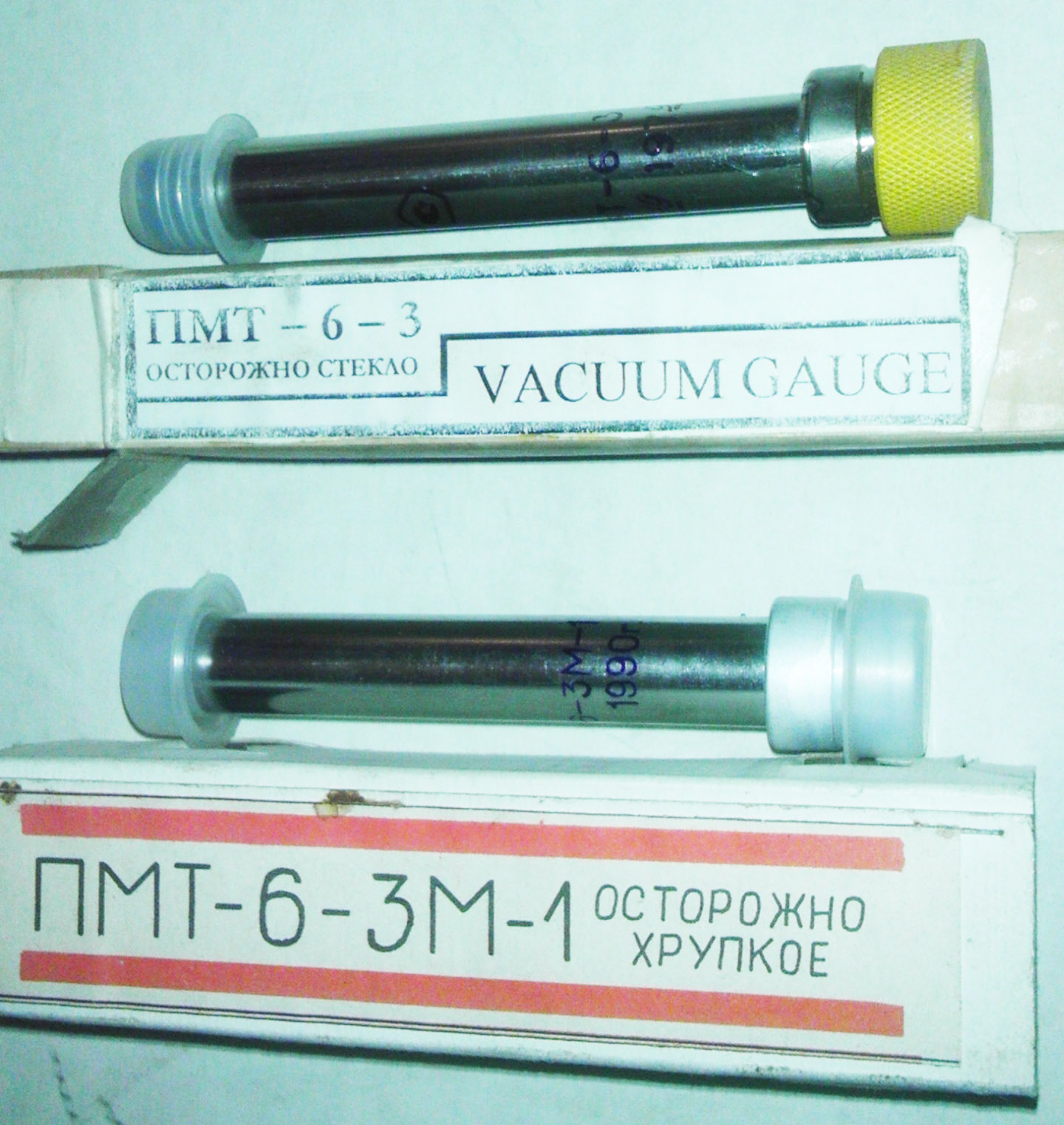

ПМТ-6-3 отличается от ПМТ-6-3М-1 только цоколем, к которому присоединяется измерительный кабель от вакуумметра.



ПМТ-6-3М-1 преобразователь манометрический терморезисторный предназначен для работы в составе вакуумметров и датчиков вакуума.

Первичный тепловой датчик преобразует значение давления в электрический сигнал.

Технические характеристики ПМТ-6-3М-1:

Рабочий диапазон давлений в режиме постоянного сопротивления 116,5 Ом — от 0,27 Па до 100 кПа (от 0,001 мм рт.ст. до 750 мм рт.ст.).

Диапазон измерений — от 0,001 мм рт.ст. до 75 мм рт.ст.

Сопротивление нагревателя при температуре 20° С — 72±4,5 Ом.

Применён драгоценный металл платина 0,016 в количестве — 0,000273 г.

Корпус — металл.

Присоединительный диаметр — 16 мм. Подсоединение к вакуумной системе через «грибковое» соединение (штуцерное) уплотнение Ду16 по НПО.005.042 с резиновым уплотнением.

Габаритные размеры ПМТ-6-3М-1 — не более 138,5×24×24 мм.

Масса — не более 0,1 кг.

Варианты исполнения изделий преобразователи ПМТ-6-3М-1 в зависимости от вида приёмки:

— отдел технического контроля — ПМТ-6-3М-1 ОТК;

— особо стойкие — ОСПМТ-6-3М-1,  ПМТ-6-3М-1ОС;

— приемка заказчика — ПМТ-6-3М-1 ПЗ;

— военная приемка — ПМТ-6-3М-1 ВП.

Преобразователь ПМТ6-3М-1 манометрический терморезисторный относится к классу тепловых (конвекционных) вакуумных датчиков.

К вакуумному объёму присоединяется посредством грибкового (компрессионного) соединения (другими словами — штуцерное соединение ДУ16 с резиновым уплотнением).



ТЕПЛОВЫЕ ВАКУУММЕТРЫ

Вакуумметры этого класса вследствие простоты устройства преобразователей являются самыми распространенными приборами для измерения среднего вакуума, в частности для контроля предварительного разрежения в вакуумных системах. Действие тепловых вакуумметров основано на зависимости теплопроводности разреженных газов от концентрации газа (а следовательно, от давления). Основным элементом теплового преобразователя давления является нагретый пропусканием тока проводник (нагреватель), по изменению температуры которого (либо по изменению электрической мощности, расходуемой для поддержания неизменной температуры) судят о давлении. По способу контроля температуры тепловые вакуумметры подразделяют на термопарные, в которых мерой давлений служит термо-ЭДС термопары, соединенной с нагревателем, и на вакуумметры сопротивления, где используется температурная зависимость электрического сопротивления нагревателя. В некоторых приборах (например, струнных) используется температурное удлинение нагревателя. Показания тепловых вакуумметров зависят от рода газа; эта зависимость особенно резко проявляется при давлениях выше 100 Па. Колебания окружающей температуры также могут исказить результаты измерений. Типовые градуировочные характеристики приведены для внешней температуры + 20°С. Температурная погрешность у термопарных преобразователей меньше, чем у преобразователей сопротивления; последние более употребительны в автоматизированных установках вследствие большего уровня выходного сигнала и меньшей инерционности.
