ПММ-46
23,200.00₽

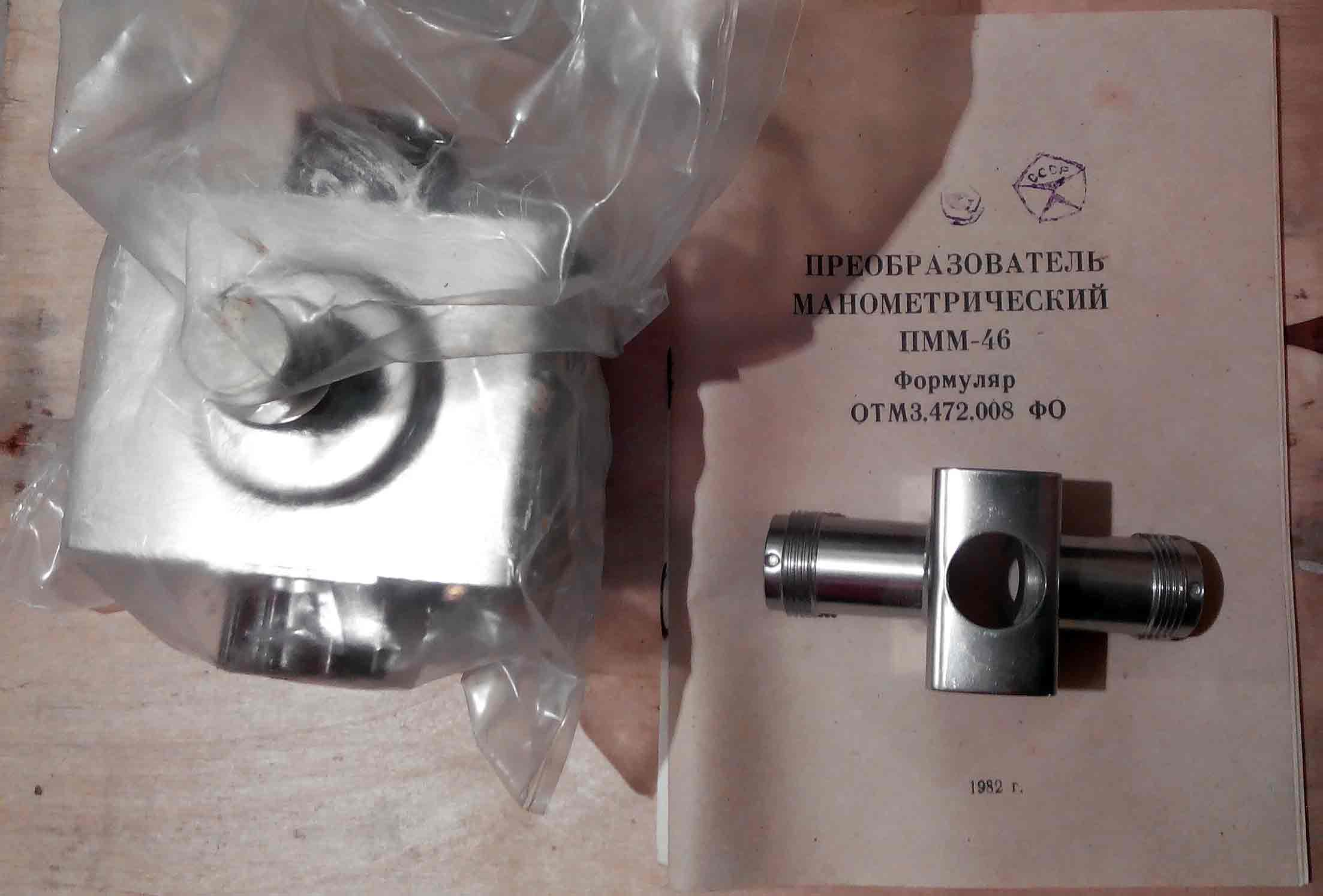

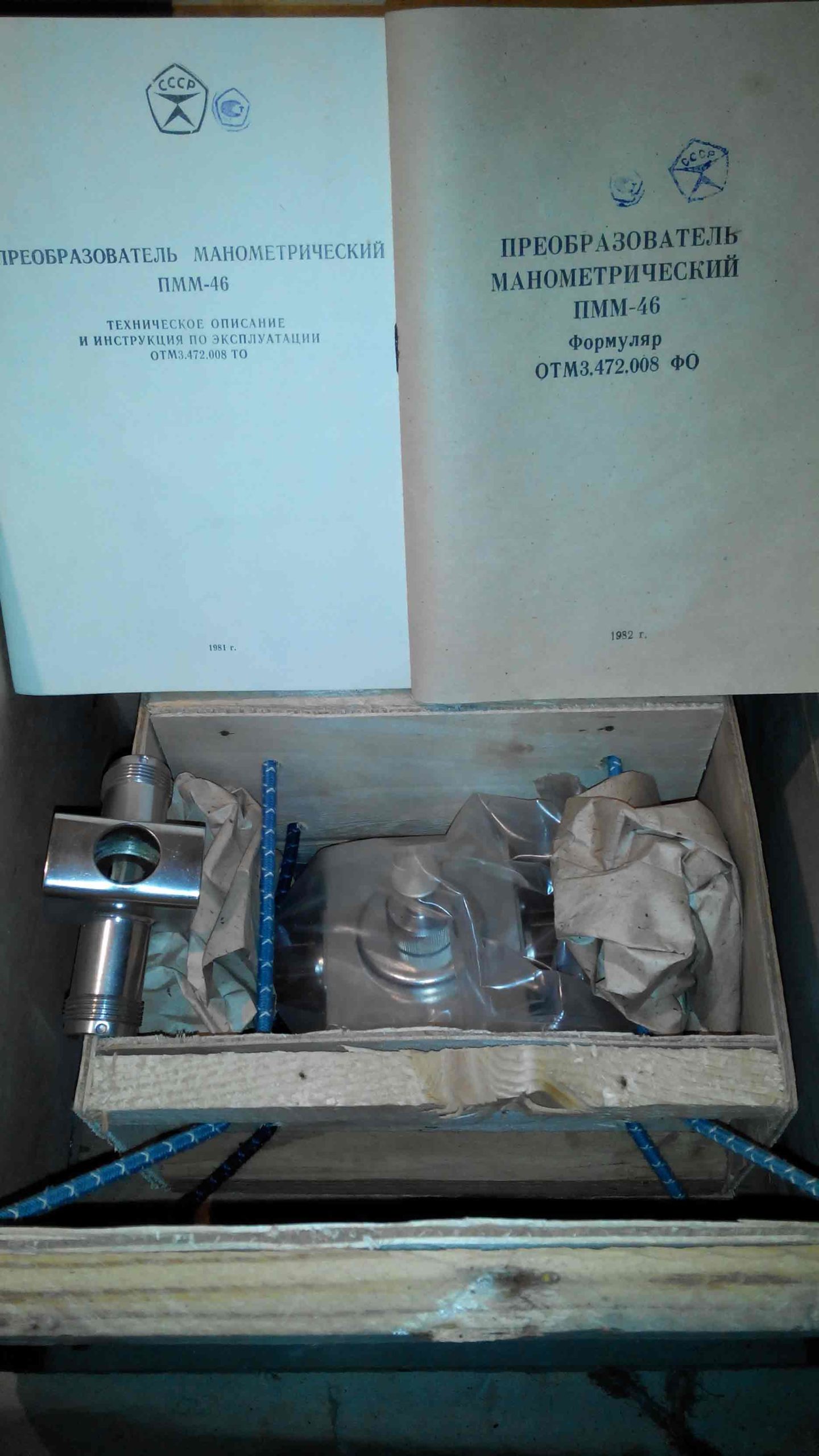

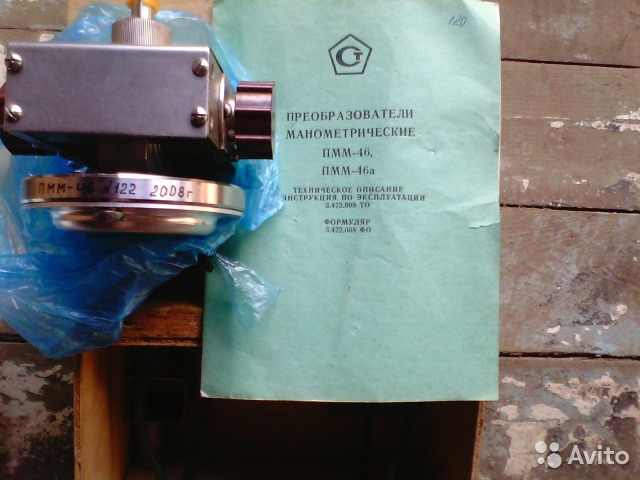

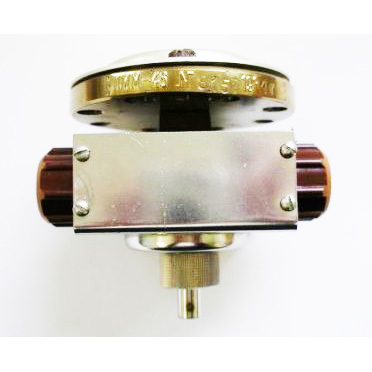

Инверсно-магнетронный манометрический преобразователь с холодным катодом предназначен для измерения давления в диапазоне 1×10-1÷1×10-11 Па. Эксплуатируется в комплекте с вакуумметром ВМБ 1/8-001. Имеет съемный магнит, что позволяет использовать ПММ-46 при прогреве сверхвысоковакуумных камер для обезгаживания. Предусмотрена возможность прогрева анода и электродной системы преобразователя. Позволяет измерять низкие остаточные давления и используется в основном в сверхвысоковакуумных системах.
Скачать паспорт в формате PDF PMM-46.pdf
Инверсно-магнетронный манометрический преобразователь с холодным катодом предназначен для измерения давления в диапазоне 1×10-1÷1×10-11 Па. Эксплуатируется в комплекте с вакуумметром ВМБ 1/8-001. Имеет съемный магнит, что позволяет использовать ПММ-46 при прогреве сверхвысоковакуумных камер для обезгаживания. Предусмотрена возможность прогрева анода и электродной системы преобразователя. Позволяет измерять низкие остаточные давления и используется в основном в сверхвысоковакуумных системах.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МАНОМЕТРИЧЕСКОГО ПРЕОБРАЗОВАТЕЛЯ ПММ-46
- Рабочий диапазон давлений: 1×10-1÷1×10-11 Па
- Отсчет давления: по градуировочной кривой (зависимости разрядного тока от давления в вакуумной камере)
- Номинальное напряжение на аноде: 5500±110 В
- Величина магнитной индукции в центре зазора магнита: 0.18±0.005 Тл
- Прогрев анода для обезгаживания: прямым пропусканием тока до 6 А
- Максимальная температура прогрева преобразователя при обезгаживании вакуумной камеры: 350oC
- Рабочее положение: любое
- Присоединение к вакуумной камере: фланцевое
- Габаритные размеры (без транспортных крышек и заглушек): 106х95х98 мм
- Масса: 1.65 кг
- Наработка на отказ: не менее 5000 ч
