ПМИ-2

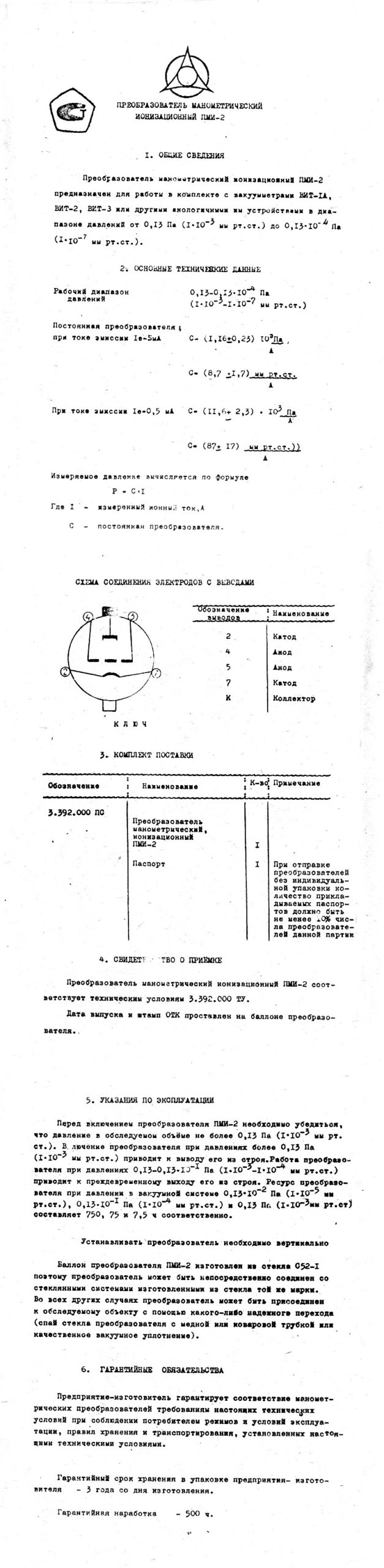

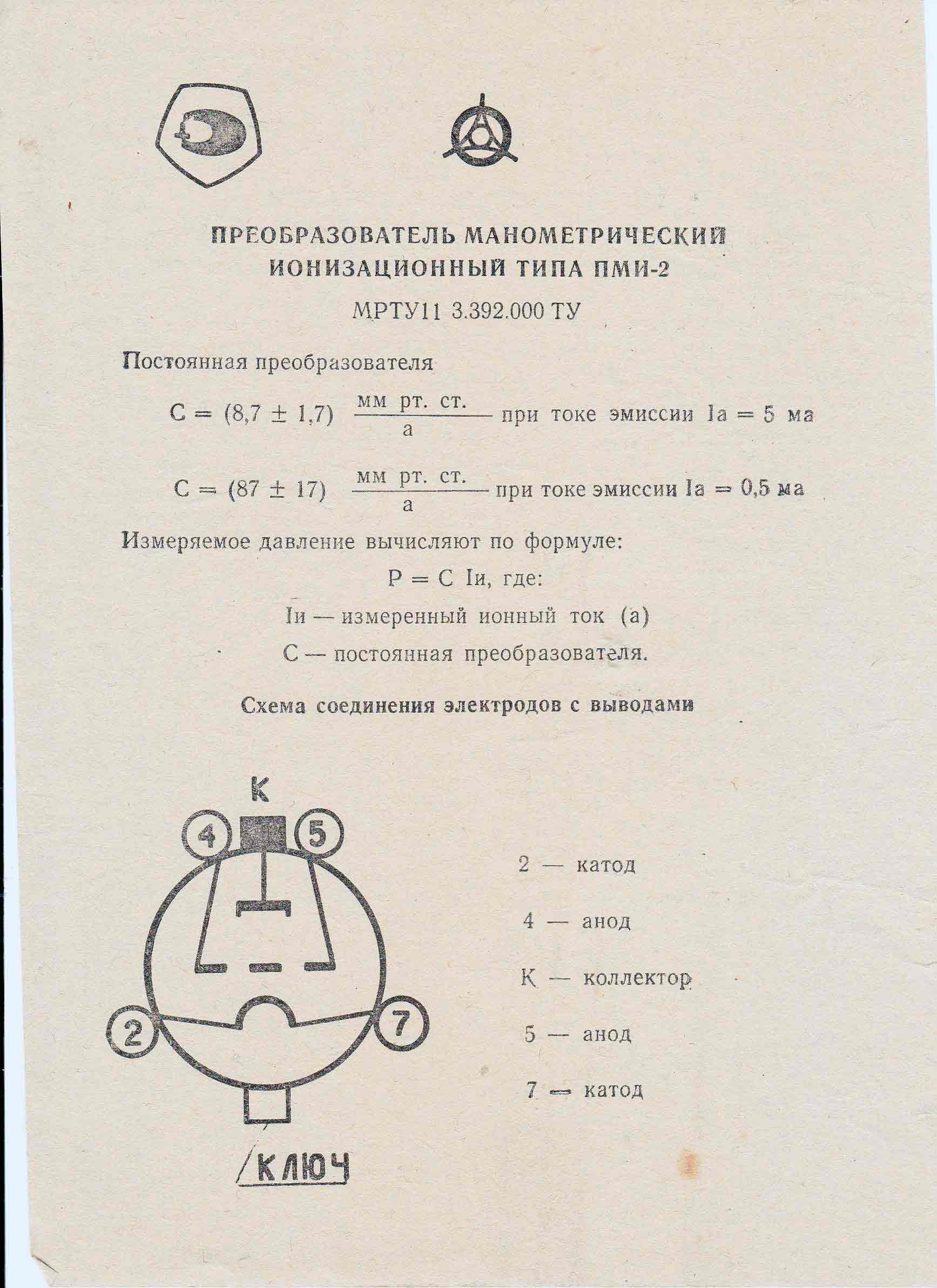

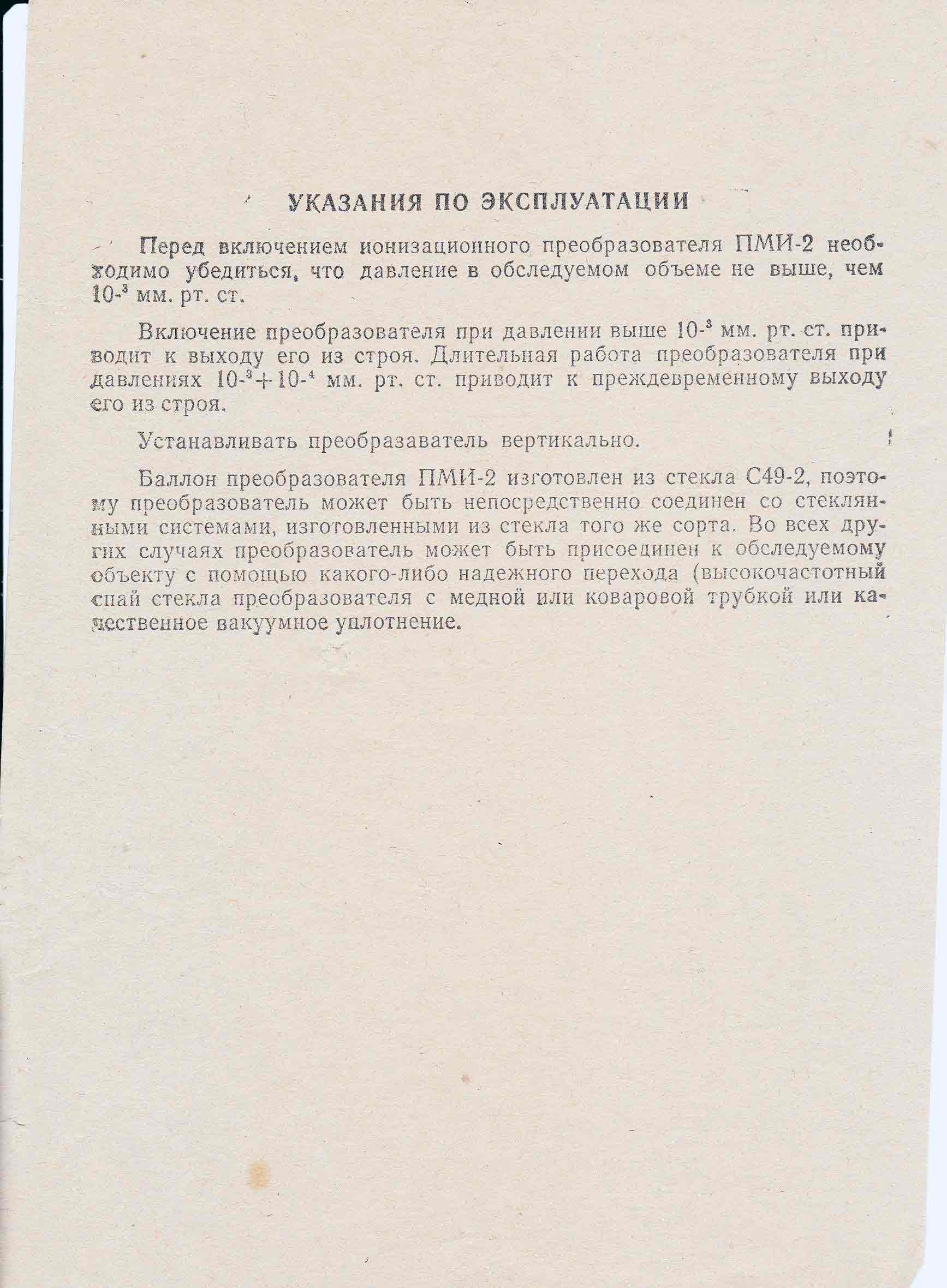

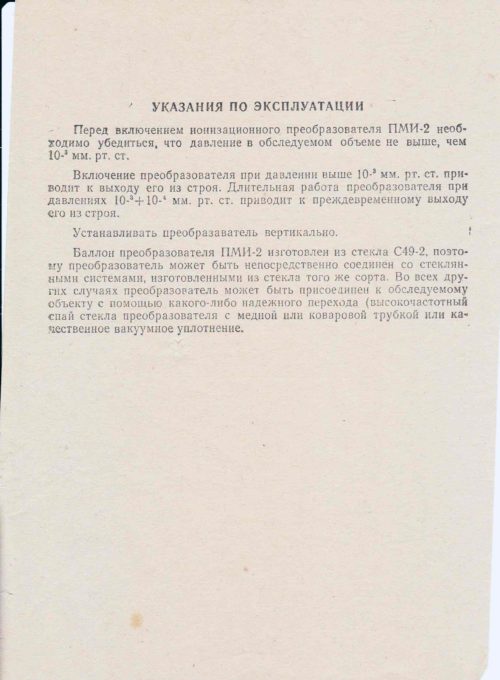

Скачать паспорт в формате PDF pmi-2.pdf

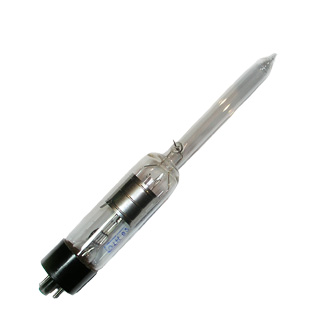

ПМИ-2 преобразователь манометрический ионизационный преобразует значение давления в электрический сигнал, предназначен для работы в комплекте с вакуумметрами или другими аналогичными устройствами.

Технические характеристики ПМИ-2:

Диапазон измерений — от 10^-3 торр до 10^-7 торр (от 0,13∙10^-4 Па до 0,13 Па).

Необходимое значение тока эмиссии — 0,5 мА.

Корпус лампы — стекло С52-I.

Присоединение — «грибковое» (штуцерное).

Присоединительный диаметр — 15 мм.

Постоянная С изделий преобразователи ПМИ-2:

— при токе эмиссии 5 мА — (1,16±0,23)∙10^-3 Па/А;

— при токе эмиссии 0,5 мА — (11,6±2,3)∙10^-3 Па/А.

Рабочее положение — вертикальное.

Ресурс преобразователя:

— при давлении в вакуумной системе 0,13∙10^-2 Па — 750 ч;

— при давлении в вакуумной 0,13∙10^-1 Па — 75 ч;

— при давлении в вакуумной 0,13 Па — 7,5 ч.

Давление в обследуемом объеме для обеспечения безопасной работы — не более 0,13 Па.

Гарантийная наработка — 500 ч.

Работа при давлениях от 0,13 Па до 0,013 Па приводит к преждевременному выходу его из строя.

Габаритные размеры ПМИ-2:

— диаметр — 34 мм;

— высота — 265 мм.

Диаметр штенгеля — 16,3 мм.

Варианты исполнения преобразователей в зависимости от вида приёмки:

— отдел технического контроля — ПМИ-2 ОТК;

— особо стойкие — ОСПМИ-2, ПМИ-2 ОС;

— приемка заказчика — ПМИ-2 ПЗ;

— военная приемка — ПМИ-2 ВП.

Измеряемое давление вычисляется по формуле P = C/I, где I – измеренный ионный ток, А; С – постоянная преобразователя.

К вакуумному объёму лампа ПМИ-2 присоединяется либо при помощи грибкового (компрессионного) соединения, либо при помощи спая стекло-металл. Для удобного подключения датчика к вакуумметру рекомендуется использование соединительного кабеля КС-ПМИ2.

Для измерения давления при помощи этого датчика сначала проводится процедура дегазации (накал катода и анода), затем калибровка (измерение «нулевых» токов) и установка эмиссии (подключается высокое напряжение на анод и путем изменения тока накала катода устанавливается необходимое значение тока эмиссии).

Если ионизационный датчик ПМИ-2 отключался, то повторная дегазация не потребуется. В случае выключения прибора дегазация будет вновь запущена.
