70,000.00₽
Генераторный тетрод для широкополосного усиления высокочастотных колебаний на частотах до 250 МГц в схемах с общей сеткой или общим катодом.
Оформление — металлокерамическое, с кольцевыми выводами электродов.
Охлаждение — воздушное принудительное: анода — не менее 1200 м3/ч (1400), ножки не менее 200 м3/ч.
Масса ГУ-36Б-1 11 кг, ГУ-36Б 10 кг.

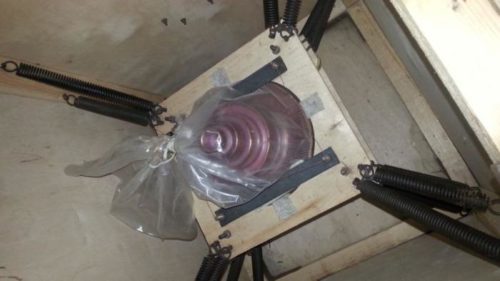

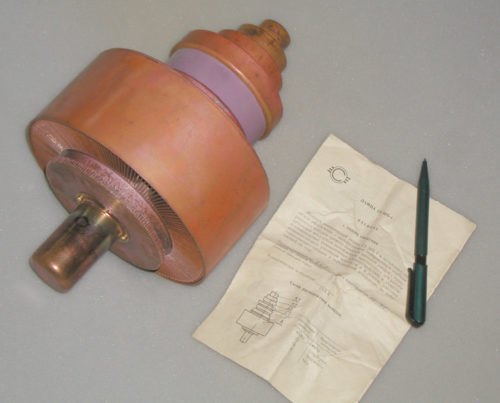

ГУ-36Б-1, ГУ-36Б
Генераторный тетрод для широкополосного усиления высокочастотных колебаний на частотах до 250 МГц в схемах с общей сеткой или общим катодом. Оформление — металлокерамическое, с кольцевыми выводами электродов. Охлаждение — воздушное принудительное: анода — не менее 1200 м3/ч (1400), ножки не менее 200 м3/ч.Масса ГУ-36Б-1 11 кг, ГУ-36Б 10 кг. |
Основные параметры | |
Ток накала | 120 ± 5 А |
Напряжение 1-й сетки отрицательное (при Uа=7 кВ, Uс2=1,2 кВ, Iа=0,3 А) | £ 220 В |
Ток эмиссии катода (при Uа=400 В) | ³30 А |
Ток анода (при Uc1=0) | ³ 4 А |
Крутизна характеристики | 83 ± 13 мА/В (85 ± 10 для ГУ-36Б) |
Коэффициент усиления 1-й сетки относительно 2-й сетки (при Uс2=500 и 750 В) | 10 ± 3 |
Колебательная мощность (на частоте 250 МГц и полосе 8 МГц) | ³ 10 кВт |
Междуэлектродные емкости, пФ: | |
входная | 150 |
выходная | £24 (23 для ГУ-36Б) |
проходная | 0,6 |
Долговечность | ³ 2000 (1000 для ГУ36Б) ч |
Предельные эксплуатационные данные | |
Напряжение накала на частотах до 50 МГц | 8,3 В |
Напряжение накала на частотах свыше 50 МГц | 8 В |
Ток накала пусковой | 210 А |
Напряжение анода на частотах 100 — 250 МГц | 7 кВ |
Напряжение анода на частотах до 100 МГц | 8 кВ |
Напряжение 2-й сетки | 1,1 к В (1,25 для ГУ-36Б) |
Напряжение 1-й сетки отрицательное | 400 В |
Мощность, рассеиваемая анодом | 15 кВт (14 для ГУ-36Б) |
Мощность, рассеиваемая 2-й сеткой | 300 Вт |
Мощность, рассеиваемая 1-й сеткой | 150 Вт |
Рабочая частота | 250 МГц |
Температура анода | 250 С |
Температура ножки и спаев керамики с металлом | 175 С |
Рабочая температура окружающей среды | до 60 С |
Производитель |
---|
Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 25 МГц в схемах с общей сеткой или в схемах с нейтрализацией.
Оформление — металлостеклянное.
Рабочее положение — вертикальное.
Охлаждение — принудительное:
ГУ-10А: анода — водяное не менее 20 л/мин; баллона — воздушное не менее 60м3/ч, ножки — воздушное не менее 60 м3/ч;
ГУ-10Б: анода — воздушное не менее 800 м3/ч; баллона — воздушное не менее 60м3/ч, ножки — воздушное не менее 60 м3/ч.
Масса ГУ-10А 3 кг, ГУ-10Б 6 кг.
Просим уточнять наличие товара на складе и цену по т. +7-913-907-05-09 (Whatsapp) либо по почте info@sibcomplect.ru Закрыть
