39,000.00₽
Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 26 МГц. Лампа может работать в схемах с общей сеткой и в схемах с нейтрализацией.
Оформление — металлостеклянное.
Рабочее положение — вертикальное.
Охлаждение — принудительное: анода — водяное не менее 50 л/мин, ножки — воздушное не менее 60 м3/ч, мест спая металла со стеклом — воздушное не менее 30 м3/ч.
Масса 5 кг.

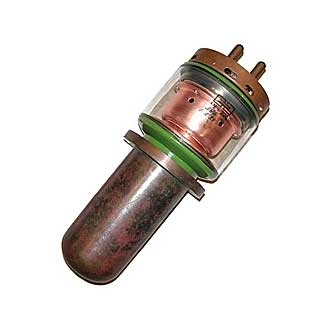

ГУ-22А
Мощный генераторный триод для работы в качестве усилителя или генератора высокочастотных колебаний на частотах до 26 МГц. Лампа может работать в схемах с общей сеткой и в схемах с нейтрализацией. Оформление — металлостеклянное. Рабочее положение — вертикальное. Охлаждение — принудительное: анода — водяное не менее 50 л/мин, ножки — воздушное не менее 60 м3/ч, мест спая металла со стеклом — воздушное не менее 30 м3/ч. |
Масса 5 кг.
Основные параметры | |
Ток накала | 150 ± 10 А |
Ток анода (при Uс=0) | 1,7 ± 0,6 А |
Ток анода ионный (при Uа= -0,5 кВ, Iс=3,5 А) | £ 50 мкА |
Обратный ток сетки (при Uс= -300 В, Uа=0) | £ 300 мкА |
Ток эмиссии катода (при Uа=1 кВ) | ³ 30 А |
Крутизна характеристики | 32 (+3 ;-5) мА/В |
Коэффициент усиления | 50 (+8; -9) |
Колебательная мощность | ³ 50 Вт |
Междуэлектродные емкости, пФ: | |
входная | £ 55 |
выходная | £ 45 |
проходная | £ 1,5 |
Долговечность средняя | ³ 1000 ч |
Предельные эксплуатационные данные | |
Напряжение накала | 7,8 — 8,3 В |
Напряжение анода | 10 кВ |
Напряжение анода при анодной модуляции (пиковое значение) | 22 кВ |
Мощность, рассеиваемая анодом | 30 кВт |
Мощность, рассеиваемая сеткой | 600 Вт |
Рабочая частота | 26 МГц |
Температура стекла баллона, ножки и мест спая металла со стеклом | 150 С |
Интервал рабочих температур окружающей среды | от 5 до +60 С |
Производитель |
---|
Мощный триод для работы в качестве генератора и усилителя высокочастотных колебаний на частотах до 30 МГц в радиопередающих устройствах и промышленных генераторах для высокочастотного нагрева.
Оформление — металлостеклянное.
Рабочее положение — вертикальное, анодом вниз.
Охлаждение — принудительное:
ГУ-23А: анода — водяное не менее 120 л/мин; выводов канала — водяное не менее 2,5 л/мин; вывода сетки — водяное не менее 2,5 л/мин; ножки — воздушное не менее 80 м3/ч; баллона — воздушное не менее 100м3/ч,
ГУ-23Б: анода — воздушное 2400 м3/ч; ножки — воздушное не менее 150 м3/ч; баллона и мест спая стекла с металлом — воздушное не менее 150м3/ч,
Масса ГУ-23А 11 кг, ГУ-23Б 15 кг
