ГК-5А
200,000.00₽

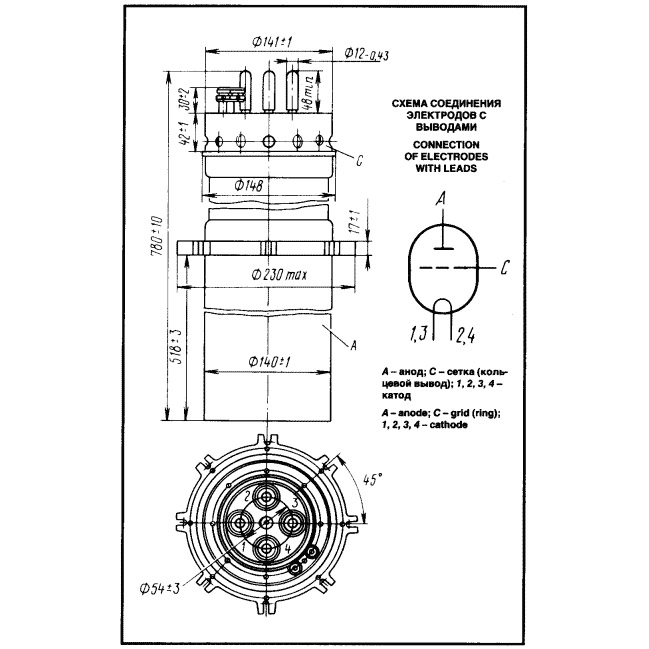

Генераторный триод ГК-5А предназначен для работы в качестве усилителя или генератора на частоте до 26 МГц в стационарных радиотехнических устройствах.
Генераторный триод ГК-5А предназначен для работы в качестве усилителя или генератора на частоте до 26 МГц в стационарных радиотехнических устройствах.
ОБЩИЕ СВЕДЕНИЯ
Катод — вольфрамовый торированный карбиди-рованный прямого накала.
Оформление — металлостеклянное.
Охлаждение — принудительное: анода — водяное; ножки — воздушное; оболочки и спаев — воздушное.
Высота не более 790 мм.
Диаметр не более 178 мм.
Масса не более 19 кг.
Допустимые воздействующие факторы при эксплуатацииТемпература окружающей среды, °C -10 – +55
Относительная влажность воздуха при температуре до +25 °C, % 98
Основные технические данные:
Электрические параметры
Напряженин накала (переменное или постоянное), В 17
Ток накала, А 540-610
Крутизна характеристики (при напряжении анода 10 кВ, токах анода 6 и 8 А), мА/В 70-110
Коэффициент усиления (при напряжениях анода 8 и 10 кВ, токе анода 6 А) 32-48
Межэлектродные ёмкости, пФ, не более
входная 220
выходная 5
проходная 100
Максимальные предельно допустимые эксплуатационные данныеНапряжение накала, В 18
Напряжение анода, кВ
постоянное 10
в импульсе (пиковое значение при 100% модуляции) 20
Пусковой ток накала, А 863
Рассеиваемая мощность, кВт:
анодом 250
сеткой 10
Рабочая частота, МГц 22
Температура оболочки и спаев, °С 150
| ГК-5А | ||
| Vf. | В | 18 |
| If. | A | 610 |
| Va. | кВ | 10 |
| Раб. Частота | Mhz | 22 |
| Мощность | кВт | 250 |
| Размеры | (Высота x Диам.) мм | 790 x 230 |
| Масса | кг | 19 |
| Производитель |
|---|
