ГК-12А

65,000.00

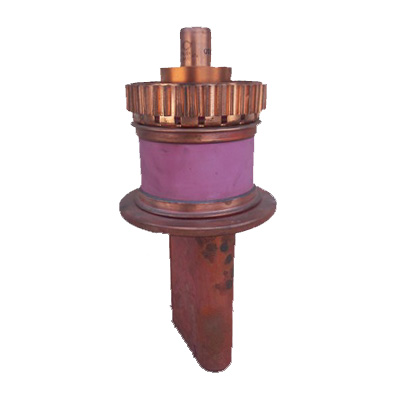

Мощный генераторный триод для генерирования колебаний высокой частоты в различных радиотехнических устройствах.
Оформление — металлокерамическое, с наружным медным анодом.

Категория:

Мощный генераторный триод для генерирования колебаний высокой частоты в различных радиотехнических устройствах.
Оформление — металлокерамическое, с наружным медным анодом.
Охлаждение — принудительное: анода — водяное (при мощности, рассеиваемой анодом, 25 кВт и температуре воды 20 С) 17 л/мин; ножки и баллона — воздушное 300 м3/ч.

Масса 15 кг.

Основные параметры
при Uн=6 В, Uа=10 кВ, Iа=5 А

Ток накала260  ± 25 А
Сопротивление не накаленного катодаоколо 0,003 Ом
Ток анода в импульсе (при Uа=Uс=1 кВ)³ 40 А
Крутизна характеристики (при Uа=1 кВ, Iа=5 и 7 А) ³ 45 мА/В
Коэффициент усиления (при Uа=1и 5 кВ) ³ 140
Напряжение запирания сетки отрицательное (при Iа=0,1 А)£ 60  В
Колебательная мощность (на частоте 1 МГц) ³ 60 кВт
Междуэлектродные емкости, пФ:
     входная £ 170
     выходная £ 0,8
     проходная £ 90
Долговечность³ 2000 ч



Предельные эксплуатационные данные

Напряжение накала5,7 — 6,3 В
Ток накала пусковой430 А
Ток сетки (постоянная составляющая)0,3 А
Ток анода (постоянная составляющая)7,5 А
Напряжение анода11 кВ
Напряжение смещения сетки отрицательное (абсолютное значение)1 кВ
Мощность, рассеиваемая анодом25 кВт
Мощность, рассеиваемая сеткой500 Вт
Температура ножки и спаев керамики с металлом150 С
Рабочая частота30 МГц
Интервал рабочих температур окружающей средыот +5 до +40 С
